本發明涉及兩相流流量測量，具體涉及一種撬裝式氣田井口氣固兩相流流量測量裝置。

背景技術：

1、天然氣是一種富含烷烴的低含碳量無色混合氣體，要用途是作燃料，可制造炭黑、化學藥品和液化石油氣，由天然氣生產的丙烷、丁烷是現代工業的重要原料。而天然氣作為傳統礦物能源到氫能、風能、核能等綠色能源的過度能源，在未來幾十年的工業發展中將起到至關重要的作用。

2、天然氣蘊藏于地層中，是以烴類為主并含有非烴類的氣體混合物。在采出天然氣氣藏內的氣體后，需要進一步對開采出的氣體總量進行計量，核實單井、多井以及區塊實際開采量，所得計量值是天然氣交接、貿易、儲備等工業環節的重要標識，直接決定了各個后續工業環節的技術實施方案以及貿易公平性。且實現氣田井口準確計量是我國西南地區天然氣安全開采、輸送、儲存的必要前序流程，更是與下游燃?xì)夤窘灰椎年P(guān)鍵貿易基準。

3、然而四川盆地天然氣的主產區在開采過程中，存在超高壓、高溫、高含硫的“三高”氣田現場工況。開采砂巖儲層以及更深儲層內的天然氣時，往往會采用壓裂技術進行天然氣氣藏開采。在壓裂過程中除人為添加砂粒用于碎裂儲層外，原有儲層內部砂粒、硫單質也會伴隨氣藏的開采，在高壓氣流的裹挾作用被帶出井口，進而導致了現場氣田井口采出不是純氣相天然氣，而是夾雜砂粒、硫單質的氣固兩相介質。現有常規天然氣開發生產現場針對氣固兩相流體，采用除砂器加標準孔板流量計來實現井口產出氣體的計量，但是四川盆地的超高壓高溫高含硫氣田井口現場的工況條件與常規中低壓氣田井口計量工況條件相差甚遠，導致計量準確性較低。因此，現有的單相計量裝置無法準確的對氣田井口氣固兩相流流量進行準確的測量。

技術實現思路

1、針對單相計量裝置無法準確的對氣田井口氣固兩相流流量進行準確的測量的技術問題；本發明提供了一種撬裝式氣田井口氣固兩相流流量測量裝置，能夠降低超高壓、高溫的氣固兩流對傳感器測量的影響，從而進行準確的測量。

2、本發明通過下述技術方案實現：

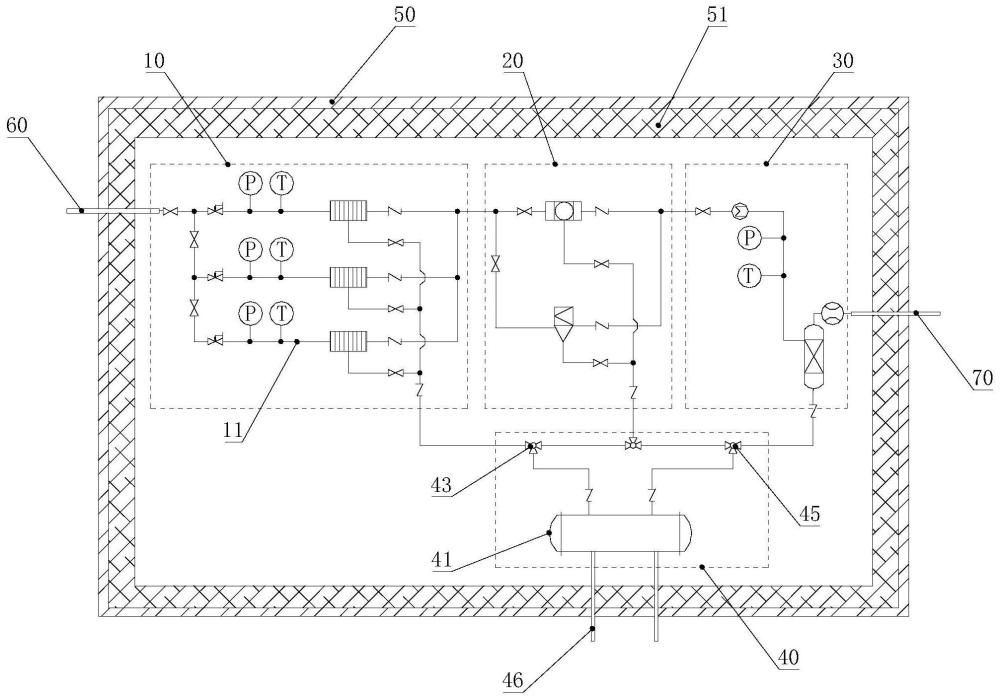

3、本發明提供了一種撬裝式氣田井口氣固兩相流流量測量裝置，包括：分壓捕屑機構，并聯設有多條分壓管，各所述分壓管均依次串接有節流閥和捕屑器，且各所述分壓管的進氣端均用于連接計量進氣管，所述計量進氣管用于連接井口；除砂機構，設置有第一分流管，所述第一分流管與所述分壓捕屑機構的出氣端連通，且所述第一分流管串接有第一除砂器；降溫計量機構，設置有降溫管，所述降溫管依次串接有換熱器、分離器和流量計，所述降溫管的進氣端與所述第一分流管出氣端相連；集沙機構，設置有集沙罐，所述集沙罐的進口分別與所述捕屑器的排屑端、所述第一除砂器的排砂端和所述分離器的排固端相連。

4、本發明提供的撬裝式氣田井口氣固兩相流流量測量裝置，分壓捕屑機構的分壓管均依次串接有節流閥和捕屑器，能夠通過節流閥降低引入的田井口氣固兩相流的壓力，而捕屑器能夠?qū)μ锞跉夤虄上嗔髦械臍怏w和固態雜物進行初步分離，而分壓管并聯設置有多條，能夠?qū)μ锞跉夤虄上嗔鬟M(jìn)行分流，以降低田井口氣固兩相流的壓力波動、對捕屑器的沖擊，并將田井口氣固兩相流的壓力調節至流量計能夠承受的范圍；同時除砂機構的第一分流管設置有第一除砂器，第一除砂器與分壓捕屑機構相連，從而通過第一除砂器進行進一步除砂處理，而降溫計量機構的降溫管依次串接有換熱器、分離器和流量計，以通過換熱器第對進一步除砂處理后的田井口氣固兩相流進行冷卻處理，以將田井口氣固兩相流的溫度調節至流量計能夠承受的范圍，再通過分離器對冷卻后的田井口氣固兩相流進行固氣分離處理，而氣體則輸入至流量計，從而通過流量計進行氣體流量測量。另外，集沙罐的進口分別與捕屑器的排屑端、所第一除砂器的排砂端和分離器的排固端相連，以通過集沙罐集中處理從氣田井口氣固兩相流中分離出的固體雜物。

5、因此，本發明提供的撬裝式氣田井口氣固兩相流流量測量裝置，能夠?qū)馓锞跉夤虄上嗔鬟M(jìn)行分壓降壓、降溫處理，并同時通過捕屑器、除砂器和分離器進行三級兩相分離，從而將氣田井口氣固兩相流中的雜物排除、將氣流的壓力和溫度降至流量計的測量工況內，進而避免管道爆管、人員燙傷和流量計沖蝕，實現氣田井口氣固兩相流的安全高效計量。

6、在一可選的實施方式中，所述分壓管適配有第一壓力計和第一溫度計，以便于檢測各分壓管內兩相流的壓力和溫度，為節流閥的調節和換熱器的冷卻效率進行調節提供數據支撐。

7、在一可選的實施方式中，所述分壓管的出氣端串接有單向閥，以避免氣體回流。

8、在一可選的實施方式中，所述分壓管并聯設置有三條，能夠?qū)馓锞跉夤虄上嗔鬟M(jìn)行三路分流降壓和初步處理。

9、在一可選的實施方式中，所述除砂機構還設置有第二分流管；所述第二分流管與所述第一分流管并聯，且所述第二分流管串接有第二除砂器，所述第二除砂器的排砂端與所述集沙罐的進口相連，以便于根據固體顆粒的直徑、密度性質對初步分離的來氣進行分流，提高單次除砂作業的工作效率。

10、在一可選的實施方式中，所述第一除砂器為濾筒式除砂器、所述第二除砂器為旋轉式除砂器。

11、在一可選的實施方式中，所述降溫管適配有第二壓力計和第二溫度計，以便于檢測降溫管的流體壓力和溫度，為節流閥和換熱器的閉環控制提供數據支撐。

12、在一可選的實施方式中，所述集沙罐設置有：第一集沙管，所述第一集沙管的進氣端連接有第一三通閥，所述第一三通閥的進口與所述分壓捕屑機構的排屑端相連，所述第一三通閥的一出口與所述第一集沙管相連；第二集沙管，所述第二集沙管的進氣端連接有第二三通閥，所述第二三通閥的進口與所述分離器的排固端相連，所述第二三通閥的一出口與所述第二集沙管相連，所述第二三通閥的另一出口與所述第一三通閥的另一出口相連；排砂管，所述排砂管設置有兩根，兩根所述排砂管與所述第一集沙管和所述第二集沙管對應設置；切換隔板，設在所述集沙罐的中部，且所述切換隔板能夠轉動，在所述切換隔板的轉動下，能夠?qū)⑺黾彻薜膬?nèi)腔分割為與所述第一集沙管連通的第一集沙腔、與所述第二集沙管連通的第二集沙腔；其中，所述除砂機構的排砂端連接在所述第一三通閥和所述第二三通閥之間。以通過第一三通閥和第二三通閥的控制，將各除砂機構排出的砂礫同時或擇一輸入到集沙罐內，從而實現不中斷生產分離過程中罐內的運砂作業，進一步保證生產效率。

13、在一可選的實施方式中，所述切換隔板徑向的兩端分別設置有轉軸；所述轉軸與所述集沙罐轉動連接，且所述轉軸的外端延伸至所述集沙罐外；所述轉軸的外端適配有固定螺母，所述固定螺母能夠?qū)⑺銮袚Q隔板與所述集沙罐罐體的相對位置固定，以實現切換隔板的轉動或固定。

14、在一可選的實施方式中，還包括外殼，所述分壓捕屑機構、所述除砂機構、所述降溫計量機構和所述集沙機構均安裝在所述外殼內，以便于氣田井口氣固兩相流流量測量裝置的移動和安裝。

15、本發明與現有技術相比，具有如下的優點和有益效果：

16、1、本發明提供的撬裝式氣田井口氣固兩相流流量測量裝置，分壓捕屑機構的分壓管均依次串接有節流閥和捕屑器，能夠通過節流閥降低引入的田井口氣固兩相流的壓力，而捕屑器能夠?qū)μ锞跉夤虄上嗔髦械臍怏w和固態雜物進行初步分離，而分壓管并聯設置有多條，能夠?qū)μ锞跉夤虄上嗔鬟M(jìn)行分流，以降低田井口氣固兩相流的壓力波動、對捕屑器的沖擊，并將田井口氣固兩相流的壓力調節至流量計能夠承受的范圍；同時除砂機構的第一分流管設置有第一除砂器，第一除砂器與分壓捕屑機構相連，從而通過第一除砂器進行進一步除砂處理，而降溫計量機構的降溫管依次串接有換熱器、分離器和流量計，以通過換熱器第對進一步除砂處理后的田井口氣固兩相流進行冷卻處理，以將田井口氣固兩相流的溫度調節至流量計能夠承受的范圍，再通過分離器對冷卻后的田井口氣固兩相流進行固氣分離處理，而氣體則輸入至流量計，從而通過流量計進行氣體流量測量，并避免管道爆管、人員燙傷和流量計沖蝕，實現氣田井口氣固兩相流的安全高效計量。

17、2、本發明提供的撬裝式氣田井口氣固兩相流流量測量裝置，同時通過捕屑器、除砂器和分離器進行三級兩相分離及硫沉積的分離，防止了砂礫和硫沉積對計量計的影響及損傷，降低了單一設備的分離量，能更大程度發揮各個設備的分離效率。

18、3、本發明提供的撬裝式氣田井口氣固兩相流流量測量裝置，分壓管并聯設置有多條，能夠?qū)μ锞跉夤虄上嗔鬟M(jìn)行分流，同時通過捕屑器、除砂器和分離器進行三級兩相分離及硫沉積的分離，能夠有效降低井口氣體的壓力和溫度，同時也保證了制造的可行性。

19、4、本發明提供的撬裝式氣田井口氣固兩相流流量測量裝置，分壓管并聯設置有多條，能夠?qū)μ锞跉夤虄上嗔鬟M(jìn)行分流，同時通過捕屑器、除砂器和分離器進行三級兩相分離及硫沉積的分離，保障了進入計量流程的氣體達到計量標定的氣質要求和均勻流場分布，確保計量的準確性。
