本技術涉及醫療，尤其涉及唾液收集器。

背景技術：

1、造血干細胞移植過程中，因大劑量放化療的應用，易導致患者口腔粘膜的損傷，當患者口腔粘膜炎嚴重時，會影響患者吞咽，包括唾液的吞咽，而移植過程中，需準確記錄患者流失的唾液量。

2、但是，在實際治療時，患者通常把唾液吐到垃圾筒中，導致無法記錄其唾液量，另外，雖然有些容器可以收集患者吐出的唾液，卻需要患者或其他人手持，較為不便。

3、因此，有必要提供一種新的唾液收集器解決上述技術問題。

技術實現思路

1、本實用新型解決的技術問題是提供一種具有免手持佩戴式、拆裝簡捷、使用較為方便、記錄較為準確的唾液收集器。

2、為達到上述目的，本實用新型的技術方案具體是這樣實現的：

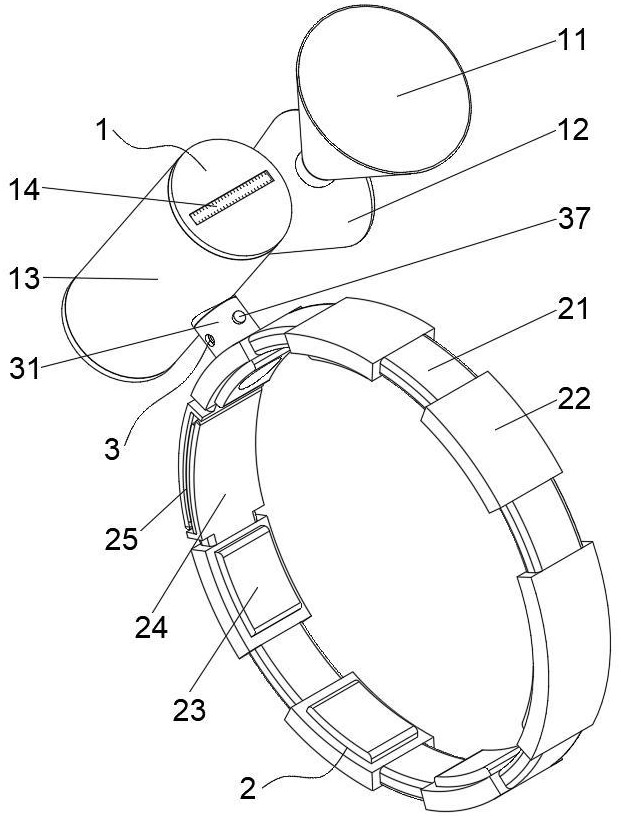

3、本實用新型的提供了唾液收集器，包括：收集機構，所述收集機構的一側設置有固定機構，所述收集機構與所述固定機構之間通過安裝機構連接固定。

4、作為本實用新型進一步的方案，所述收集機構包括接液斗，所述接液斗的底部設置有引流斗，所述引流斗的出液端設置有收集瓶，所述收集瓶上設置有刻度標。

5、作為本實用新型進一步的方案，所述固定機構包括多個彈性帶，兩個所述彈性帶之間固定安裝有定形塊，所述定形塊的一側固定安裝有防滑墊，所述固定機構上設置有連接塊，所述連接塊相互遠離的一端分別與所述定形塊固定連接，兩個所述連接塊之間分別設置有魔術貼，兩個所述魔術貼，一個為毛面，一個為勾面。

6、作為本實用新型進一步的方案，所述安裝機構包括固定安裝在所述定形塊上遠離所述防滑墊一側的外管，所述外管內滑動安裝有內管，所述內管內固定安裝有固定桿，所述固定桿的兩側分別固定安裝有支撐桿，所述支撐桿遠離所述固定桿的一端固定安裝有限位板。

7、作為本實用新型進一步的方案，所述外管和所述內管上分別開設有多個插孔，所述內管上的所述插孔內滑動安裝有按壓管，且所述按壓管套設在所述支撐桿，所述限位板位于所述按壓管內，支撐桿上套設有彈簧，且所述彈簧的兩端分別與所述固定桿和所述按壓管相連接。

8、作為本實用新型進一步的方案，所述接液斗為軟硅膠材質，所述引流斗與所述收集瓶轉動連接，所述引流斗的出液端設置有止逆閥。

9、作為本實用新型進一步的方案，所述收集瓶的兩端和側面分別設置有可視口，所述可視口內設置有所述刻度標。

10、作為本實用新型進一步的方案，所述固定桿為矩形桿。

11、本實用新型提供了唾液收集器，有益效果在于：通過在所述收集機構的一側設置所述固定機構固定在患者身上，能夠增加患者使用的便利性以及唾液收集的穩定性；通過將所述接液斗和所述引流斗均設置為漏斗形，能夠在引流唾液進入所述收集瓶的同時還能夠加快唾液的流動；通過設置所述彈性帶配合所述定形塊能夠使得所述固定機構能夠較好的佩戴在患者的脖頸上，所述防滑墊的設置，能夠提升患者佩戴時的舒適度；通過將所述接液斗設置為軟硅膠材質，能夠貼膚使用，有利于減少患者不適，所述引流斗與所述收集瓶轉動連接能夠方便調整所述接液斗的角度，方便患者的使用，所述止逆閥的設置能夠有效防止唾液回流，提升患者使用的便利性；通過在所述收集瓶上設置多個可視口，并在所述可視口上設置所述刻度標，能夠在不同的角度查看瓶內的唾液量，有利于患者在不同姿勢下進行使用。

技術特征：

1.唾液收集器，其特征在于，包括：

2.根據權利要求1所述的唾液收集器，其特征在于，所述安裝機構(3)包括固定安裝在所述定形塊(22)上遠離所述防滑墊(23)一側的外管(31)，所述外管(31)內滑動安裝有內管(32)，所述內管(32)內固定安裝有固定桿(33)，所述固定桿(33)的兩側分別固定安裝有支撐桿(34)，所述支撐桿(34)遠離所述固定桿(33)的一端固定安裝有限位板(35)。

3.根據權利要求2所述的唾液收集器，其特征在于，所述外管(31)和所述內管(32)上分別開設有多個插孔(36)，所述內管(32)上的所述插孔(36)內滑動安裝有按壓管(37)，且所述按壓管(37)套設在所述支撐桿(34)，所述限位板(35)位于所述按壓管(37)內，支撐桿(34)上套設有彈簧(38)，且所述彈簧(38)的兩端分別與所述固定桿(33)和所述按壓管(37)相連接。

4.根據權利要求1所述的唾液收集器，其特征在于，所述接液斗(11)為軟硅膠材質，所述引流斗(12)與所述收集瓶(13)轉動連接，所述引流斗(12)的出液端設置有止逆閥。

5.根據權利要求1所述的唾液收集器，其特征在于，所述收集瓶(13)的兩端和側面分別設置有可視口，所述可視口內設置有所述刻度標(14)。

6.根據權利要求2所述的唾液收集器，其特征在于，所述固定桿(33)為矩形桿。

技術總結
本技術提供唾液收集器。所述唾液收集器包括收集機構，所述收集機構的一側設置有固定機構，所述收集機構與所述固定機構之間通過安裝機構連接固定。本技術提供的唾液收集器具有免手持佩戴式、拆裝簡捷、使用較為方便、記錄較為準確的優點。

技術研發人員：劉芮宏,任曉旭,呂聰聰,蘆宏,呂薇,馬如祎,楊夢琪,姜爾烈
受保護的技術使用者：中國醫學科學院血液病醫院（中國醫學科學院血液學研究所）
技術研發日：20240620
技術公布日：2025/4/28
