本技術涉及醫療輔助器械，特別是一種管路固定器。

背景技術：

1、在血液透析時，部分患者會因?yàn)楦鞣N原因不自覺地移動手臂，這是非常危險的動作，因?yàn)橥肝鰴C(jī)的血泵以?250?ml-300?ml?的速度飛快運轉著，如果穿刺針一旦滑脫，那后果是無法想象的，因此，如何固定好血液透析管路至關重要；醫護人員不斷嘗試過各種方法：比如使用止血鉗夾住床單固定住管路、讓透析患者自己用手握住血透管路、用膠布把管路粘在床單上或者用床單裹住管路使用血管鉗夾住等等，但是都得不到最理想的效果；

2、現有中國授權公告號為cn219375640u的血液透析管路固定器，公開了通過將第一限位塊上的卡柱卡進第二限位塊上的卡槽中，卡柱上的凸柱隨即卡進柱形槽中，半球塊卡進半球槽中，從而對血液透析管本體進行限位，通過設置固定帶，通過拉動帶有鎖扣的那一端固定帶，將鎖扣扣在另一端帶有扣槽的固定帶上，從而根據病人手臂的粗細來調節固定帶的緊松；該實用新型存在以下缺陷：

3、1、單純的將透析管路以直線的形式固定在第一限位塊和第二限位塊所形成的圓形空腔內，由于透析管路是硅膠導管，比較軟，在透析管路被意外拉扯時，透析導管在第一限位塊與第二限位塊之間產生微變形，存在透析導管移位，造成穿刺針被拔出的風險；

4、2、用固定帶將第一限位塊和第二限位塊固定在患者手臂上，由于手臂被固定帶包裹的位置容易出現汗液，且每次的透析時間比較長，汗液不容易被固定帶吸收，容易使患者的皮膚出現皮疹等不適，影響患者的透析體驗。

技術實現思路

1、針對上述情況，為克服現有技術之缺陷，本實用新型之目的就是提供一種管路固定器，有效的解決了對透析管路固定效果不理想的問題。

2、其解決的技術方案是，本實用新型包括約束帶，約束帶的兩個自由端可拆卸連接，約束帶的中部寬度大于其兩側的寬度，約束帶中部上側固定有底板，底板上開設有兩個左右對稱且倒s型的限位槽，限位槽的兩個自由端分別貫穿底板的前端或后端，底板右側鉸接連接有壓板，壓板左端與底板拆卸連接，壓板下表面固定有多個弧口朝下的壓塊，壓塊位于限位槽拐角處或開口處的上方。

3、本實用新型與現有技術相比，具有以下有益效果：

4、1、本實用新型結構巧妙、使用方便，設置約束帶由兩層透氣無紡布層與透氣層組成，具有柔軟、透氣、吸汗的功能，增加患者胳膊的舒適度，降低皮膚出現皮疹等不適的幾率；

5、2、設置底板、限位槽為倒s型形狀，設置壓板及壓塊，且限位槽內及壓塊下表面均為粗糙面，增大對透析導管固定時的阻力與摩擦力，使得被固定的透析導管不會產生移動，降低穿刺針脫針的風險；

6、3、設置鎖板、定位槽、定位桿及扭簧，便于將壓板固定在底板上，且便于將壓板迅速打開，便于醫護人員的操作，節省醫護人員時間，提高工作效率，適用于性廣泛，易于推廣使用。

技術特征：

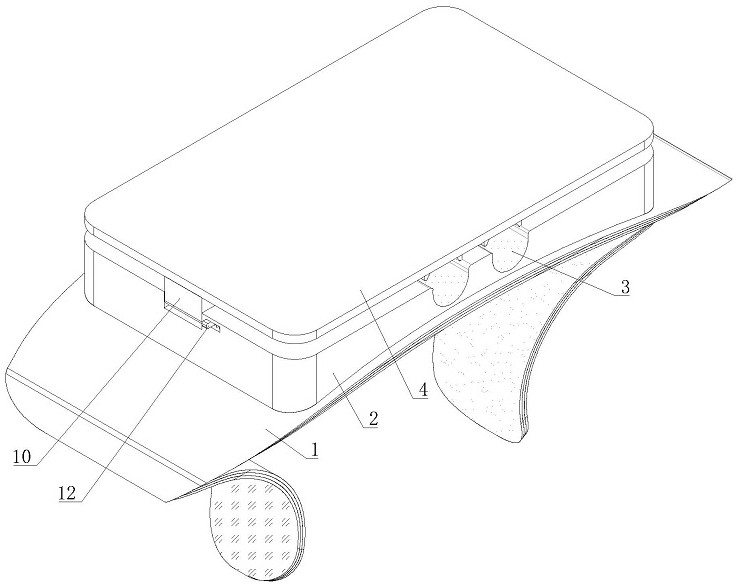

1.一種管路固定器，包括約束帶（1），其特征在于，約束帶（1）的兩個自由端可拆卸連接，約束帶（1）的中部寬度大于其兩側的寬度，約束帶（1）中部上側固定有底板（2），底板（2）上開設有兩個左右對稱且倒s型的限位槽（3），限位槽（3）的兩個自由端分別貫穿底板（2）的前端或后端，底板（2）右側鉸接連接有壓板（4），壓板（4）左端與底板（2）拆卸連接，壓板（4）下表面固定有多個弧口朝下的壓塊（5），壓塊（5）位于限位槽（3）拐角處或開口處的上方。

2.根據權利要求1所述的一種管路固定器，其特征在于，所述的約束帶（1）包括上下相對的兩個透氣無紡布層（6），兩個透氣無紡布層（6）之間經透氣層（7）連接。

3.根據權利要求1所述的一種管路固定器，其特征在于，所述的約束帶（1）的左端外側固定有魔術母貼且其右端內側固定有魔術子貼。

4.根據權利要求1所述的一種管路固定器，其特征在于，所述的底板（2）右側轉動連接有兩個前后相對的轉軸（8），兩個轉軸（8）的相對端分別與壓板（4）固定連接，轉軸（8）上套裝有扭簧（9），扭簧（9）的一端與壓板（4）下表面接觸且另一端與底板（2）上表面接觸。

5.根據權利要求1所述的一種管路固定器，其特征在于，所述的壓板（4）左側固定有鎖板（10），鎖板（10）上開設有開口朝前的定位槽（11），底板（2）左側開設有左側開口且后側可與定位槽（11）連通的倒l型槽，倒l型槽內滑動連接有與其形狀相同的定位桿（12），定位桿（12）后端為前高后低的傾斜面且可插入定位槽（11）內，定位桿（12）左端伸出定位槽（11）且其前端經彈簧片（13）與倒l型槽前側壁連接。

6.根據權利要求1所述的一種管路固定器，其特征在于，所述的限位槽（3）內表面與壓板（4）下表面均為粗糙面，限位槽（3）與壓板（4）所組成的圓形的直徑略小于透析管的外徑。

7.根據權利要求1所述的一種管路固定器，其特征在于，所述的底板（2）下表面為弧口朝下的弧形面。

技術總結
一種管路固定器，有效的解決了對透析管路固定效果不理想的問題；包括約束帶，約束帶的兩個自由端可拆卸連接，約束帶的中部寬度大于其兩側的寬度，約束帶中部上側固定有底板，底板上開設有兩個左右對稱且倒S型的限位槽，限位槽的兩個自由端分別貫穿底板的前端或后端，底板右側鉸接連接有壓板，壓板左端與底板拆卸連接，壓板下表面固定有多個弧口朝下的壓塊，壓塊位于限位槽拐角處或開口處的上方；本技術結構巧妙、使用方便，增加患者胳膊的舒適度，降低皮膚出現皮疹等不適的幾率，使得被固定的透析導管不會產生移動，降低穿刺針脫針的風險，節省醫護人員時間，提高工作效率，適用于性廣泛，易于推廣使用。

技術研發人員：李子依,王儉勤
受保護的技術使用者：蘭州大學第二醫院
技術研發日：20240704
技術公布日：2025/4/28
