本發明涉及危重癥護理起床助力，具體為一種危重癥護理起床助力設備。

背景技術：

1、在對危重癥患者護理時，最好每2小時對危重癥患者翻身一次，避免危重癥患者身體的局部受到壓迫，同時還需要適當的進行按摩來促進身體的血液循環，同時危重癥患者在護理時，需要工作人員將危重癥患者扶起下床進行治療，目前市場上通過起床助力設備代替人工將危重癥患者很好的起床，減輕了工作人員的工作量；

2、現有技術中公告號為“cn114601656a”所公開的專利名稱為“一種危重癥護理起床助力設備”,中公開了并且轉動板將病人上半身撐起后，人們便可用力向下轉動活動板，病人小腿部分會隨著活動板移動，使得病人膝蓋彎曲，如此病人便呈坐起的狀態，醫護人員便可輔助病人坐到輪椅上，可推送病人去進行身體檢查，或者讓病人坐起檢查傷口，如此在推動機構的作用下，無需病人自身用力弓起身子，避免過于用力對傷口造成二次傷害，更加安全，且也避免了人工攙扶起身對病人造成傷害，在病人需要重新躺下時，人們讓病人背部靠在轉動板上，在病人準備好了后，人們可反向旋轉轉動板，使得活動板托著病人小腿逐漸伸直，在轉動板反向旋轉度后，本裝置便回到初始狀態，病人便躺在本裝置上治療修養；

3、上述中轉動板的結構就是一個矩形板件結構，結構較為簡單，這樣當病人躺在轉動板上時，通過轉動板旋轉來將病人的上半身撐起時，這樣若工作人員不對病人的上半身手扶著時，可能會使得上半身發生傾斜，因此使得轉動板不能平穩的將病人的上半身撐起。

技術實現思路

1、本發明的目的在于提供一種危重癥護理起床助力設備，以解決上述背景技術提出的目前市場上轉動板的結構就是一個矩形板件結構，結構較為簡單，這樣當病人躺在轉動板上時，通過轉動板旋轉來將病人的上半身撐起時，這樣若工作人員不對病人的上半身手扶著時，可能會使得上半身發生傾斜，因此使得轉動板不能平穩的將病人的上半身撐起的問題。

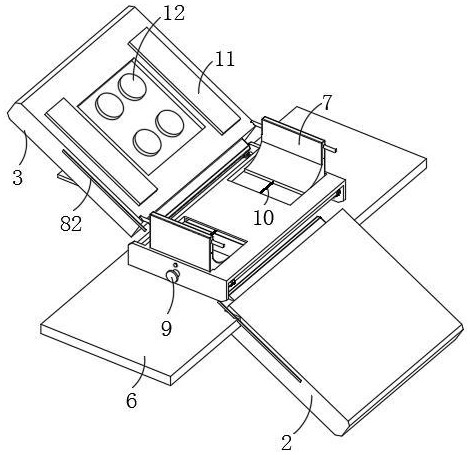

2、為實現上述目的，本發明提供如下技術方案：一種危重癥護理起床助力設備，包括主板，所述主板的左側轉動連接有可將腿部下放的第一助力板；

3、所述主板的右側轉動連接有可將上半身撐起的第二助力板；

4、所述第二助力板的上表面對稱安裝有兩個限位防傾倒組件，通過兩個防護氣囊的體積向上膨脹，使得兩個防護氣囊對上方對應位置的防護墊頂起來對人體手臂兩側進行限位，避免人體傾倒；

5、所述第一助力板的上表面內部滑動連接有拍打組件，通過往復升降結構帶動拍打塊進行往復對人體背部進行拍打，代替人手減輕了工作量；

6、所述主板的上表面對稱安裝有翻身組件，通過一側呈弧形狀結構的翻身輔助板的移動來對人體進行翻身和固定；

7、所述主板的底部固定有支撐豎桿，且支撐豎桿的下方轉動連接有床板本體。

8、優選的，所述限位防傾倒組件包括第二助力板上表面開槽嵌入安裝的防護氣囊，且兩個防護氣囊關于第二助力板的橫向中心線對稱設置，并且第二助力板的右側面內部開槽安裝有儲氣氣囊，且儲氣氣囊的上方通過連接管與防護氣囊的內部相連。

9、通過上述結構的設置，使得儲氣氣囊內的氣體可很好的進入到防護氣囊內。

10、優選的，所述第二助力板的底面內部開槽軸承連接有橫桿，且橫桿的右端固定有第二螺紋桿，并且第二螺紋桿的右端外側螺紋連接有擠壓板，而且擠壓板的左側設置有儲氣氣囊，且儲氣氣囊內的氣體通過擠壓板的擠壓進入到防護氣囊內，而且防護氣囊的個數與儲氣氣囊的個數呈2:1設置。

11、優選的，所述拍打組件的前后兩側均設置有防護氣囊，且拍打組件包括滑動設置在第二助力板內的拍打塊，而且呈圓柱形的拍打塊設置有四組，并且拍打塊的底部固定有升降桿，且升降桿的下方安裝有安裝板，同時升降桿的上方外側嵌套連接有復位彈簧，且安裝板的左側高度高于安裝板的右側高度，并且安裝板的左側底面呈傾斜狀設置。

12、通過上述結構的設置，防護氣囊可很好的進行防護作業。

13、優選的，所述橫桿的左端固定有單旋往復絲桿，且單旋往復絲桿的左端外側螺紋連接有推板，并且推板的上方設置有安裝板，且安裝板通過推板的左右往復移動而往復式升降，同時單旋往復絲桿的左端嵌套連接有第三扭力彈簧，且單旋往復絲桿和第二螺紋桿均與第二助力板的內部軸承連接。

14、通過上述結構的設置，單旋往復絲桿旋轉帶動推板左右往復移動。

15、優選的，所述主板的底部固定有呈“l”形狀結構的支撐板，所述橫桿的右端外側纏繞連接有連接繩，且連接繩的下端貫穿第二助力板的下表面與支撐板相連接，同時支撐板上安裝有對連接繩導向的導向輪。

16、通過上述結構的設置，導向輪可對連接繩的方向進行導向。

17、優選的，所述主板的上表面對稱開槽軸承連接有第一螺紋桿，且第一螺紋桿的外端貫穿主板的外側面，并且第一螺紋桿的外側螺紋連接有翻身輔助板，同時翻身組件包括翻身輔助板，并且翻身輔助板的一側面呈弧形狀結構設置。

18、通過上述結構的設置，一側面呈弧形狀結構的翻身輔助板可很好的進行翻身作業。

19、優選的，所述主板、第一助力板和第二助力板的上表面通過第一魔術貼組件與防護墊粘接連接，且防護墊的前后兩側面均對稱縫合連接有連接帶，而且連接帶設置有四個，同時連接帶的外端縫合連接有套環，且連接帶的一側面分別通過第二魔術貼組件與第一助力板和第二助力板粘連連接；

20、所述第一魔術貼組件和第二魔術貼組件均由子魔術貼和母魔術貼組成，且主板、第一助力板和第二助力板的上表面安裝有第一魔術貼組件內的子魔術貼，并且防護墊的下表面安裝有第一魔術貼組件內的母魔術貼，所述第一助力板和第二助力板的外側固定有第二魔術貼組件內的子魔術貼，所述連接帶的一側面安裝有第二魔術貼組件內的母魔術貼。

21、通過上述結構的設置，第一魔術貼組件可將防護墊與主板拆卸分離。

22、優選的，所述翻身輔助板的左右兩側面內部均開槽卡合滑動連接有挑起桿，且兩個挑起桿交錯設置，并且挑起桿插入到套環內。

23、通過上述結構的設置，挑起桿移動時可帶動套環一同進行移動。

24、優選的，所述主板的后側面中間內部貫穿軸承連接有助力桿，所述主板的左側開槽軸承連接有第一轉動桿，且第一轉動桿的外側貫穿固定有第一助力板，并且第一轉動桿的前端嵌套連接有第一扭力彈簧，且第一轉動桿的后端纏繞連接有第一調控繩；

25、通過上述結構的設置，第一扭力彈簧的蓄力可自動帶動第一轉動桿反向旋轉。

26、所述主板的右側開槽軸承連接有第二轉動桿，而且第二轉動桿的外側貫穿固定有第二助力板，且第二轉動桿的前端纏繞連接有第二調控繩，并且第二轉動桿的后端嵌套連接有第二扭力彈簧；

27、所述助力桿的后端纏繞連接有第一調控繩，且助力桿的前端纏繞連接有第二調控繩，同時助力桿逆時針旋轉時同時對第二調控繩和第一調控繩纏繞收卷。

28、通過上述結構的設置，助力桿旋轉時可同時帶動第二調控繩和第一調控繩進行收卷，減少了動力源的使用。

29、與現有技術相比，本發明的有益效果是：該危重癥護理起床助力設備，擠壓板移動對儲氣氣囊擠壓，從而使得儲氣氣囊內的氣體通過連接管進入到限位防傾倒組件內的防護氣囊內，使得兩個防護氣囊的體積膨脹，從而使得膨脹的兩個防護氣囊將對應位置的防護墊向上頂起，繼而使得被頂起的防護墊對人體上半身的兩側進行限位保護，避免第二助力板向上旋轉帶動人體上半身向上起身時而發生傾斜，從而可使得第二助力板平穩的將人體的上半身助力推起，其具體內容如下：

30、（1）當第二助力板向上旋轉時，此時自動對連接繩拉動，繼而使得連接繩帶動橫桿和第二螺紋桿旋轉，繼而使得第二螺紋桿帶動擠壓板移動對儲氣氣囊擠壓，從而使得儲氣氣囊內的氣體通過連接管進入到限位防傾倒組件內的防護氣囊內，使得兩個防護氣囊的體積膨脹，從而使得膨脹的兩個防護氣囊將對應位置的防護墊向上頂起，繼而使得被頂起的防護墊對人體上半身的兩側進行限位保護，避免第二助力板向上旋轉帶動人體上半身向上起身時而發生傾斜，從而可使得第二助力板平穩的將人體的上半身助力推起；

31、進一步的，第二助力板向上旋轉時可自動對連接繩拉動，無需使用外力帶動橫桿旋轉，繼而可節約能源，減少了動力源的使用；

32、（2）橫桿旋轉時可帶動單旋往復絲桿一同旋轉，繼而使得單旋往復絲桿旋轉時帶動推板左右往復式的移動，從而使得推板往復式的將安裝板向上推動，因此配合復位彈簧的蓄力，可使得拍打塊往復式的上下移動，從而使得拍打塊往復式的對人體的上半身的背部進行拍打，繼而增加了起床助力設備的功能性，可滿足不同的使用需求，通過對背部拍打，可促進危重癥患者痰液的及時排出；

33、進一步的，通過橫桿的旋轉可帶動單旋往復絲桿進行旋轉，從而使得單旋往復絲桿旋轉帶動推板左右往復移動，無需使用外界的動力源；

34、通過手動旋轉第一螺紋桿，可使得第一螺紋桿帶動翻身組件內的翻身輔助板進行移動，繼而使得一側呈弧形狀結構的翻身輔助板可推動人體的一側進行翻身作業，同時翻身輔助板移動到一定位置后可自動固定不動，可對翻身后的人體進行固定不動，方便對翻身后的人體進行按摩和擦拭工作；

35、同時將挑起桿從翻身輔助板內拿出，將挑起桿穿到套環內，繼而可使得翻身輔助板移動時帶動挑起桿和連接帶一同移動，使得連接帶帶動防護墊移動，繼而可使得防護墊移動對上半身和下半身進行輔助翻身，因此可使得翻身輔助板翻身效果更好。
