本發明涉及藥物注射裝置，尤其涉及一種便于定量注射的藥物注射裝置。

背景技術：

1、放射性核素療法可用于治療多種類型的癌癥，如甲狀腺癌、骨癌、淋巴瘤等。放射性核素可以通過靶向腫瘤細胞來抑制或控制癌細胞的生長。碘-131等放射性核素可用于治療甲狀腺功能亢進癥和甲狀腺癌。這些核素被攝取到甲狀腺組織中，通過釋放放射性射線來破壞異常細胞。放射性核素療法可用于治療骨骼疾病，如骨轉移性癌癥、骨髓增生異常綜合癥等。放射性物質可被骨組織吸收，從而減輕疼痛并減緩病情惡化。放射性核素療法可用于治療甲狀旁腺亢進癥，其中異常的甲狀旁腺被靶向治療，從而減少鈣質在血液中的水平，放射性核素在治療應用時需要注射入人體中，這就會用到藥物注射裝置。

2、現有的藥物注射裝置多缺少能夠限制活塞運動行程，定量注射藥物的機構，造成在對藥物注射時，依靠人為把控注射量，由于人為難以對活塞的運動精度進行掌控，使注射劑量難以把握，容易出現不足或者過量的情況，劑量不足時難以達到治療效果，過量時不僅會產生浪費還會對人體造成損傷；

3、雖然有些裝置上配置有能夠限制活塞運動行程，定量注射藥物的機構，但是這些機構的調節自由度較低，只能適用某一種劑量或者幾種劑量的調節，應用不夠廣泛。

技術實現思路

1、有鑒于此，本發明提供一種便于定量注射的藥物注射裝置，以解決雖然有些裝置上配置有能夠限制活塞運動行程，定量注射藥物的機構，但是這些機構的調節自由度較低，只能適用某一種劑量或者幾種劑量的調節，應用不夠廣泛的問題。

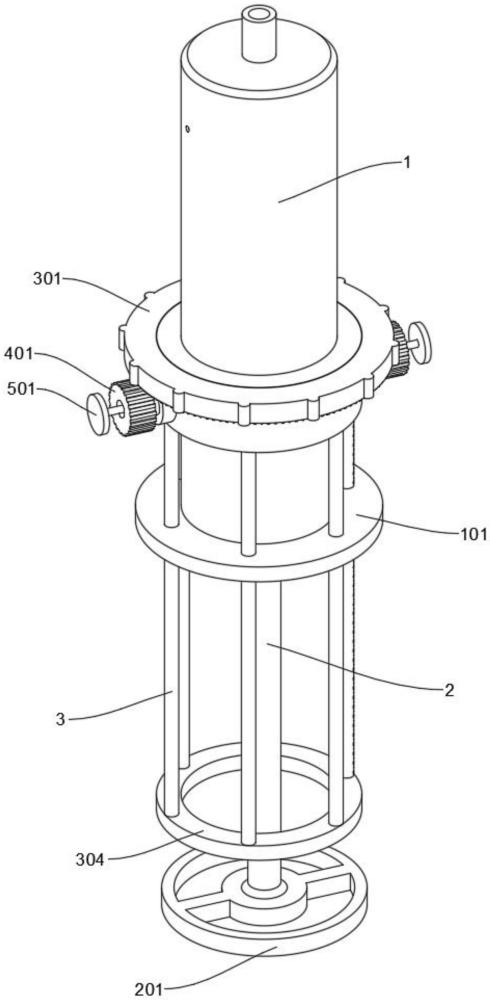

2、本發明提出的技術方案為：一種便于定量注射的藥物注射裝置，具體包括注射筒，受力環和活塞推桿，所述注射筒的底部成型設置有受力環，且注射筒的內部滑動安裝有活塞推桿，活塞推桿的首端可拆卸的安裝有活塞頭，注射筒用于注射核素藥物；

3、所述受力環上環繞貫穿插裝有一圈定位軸桿，其中一處定位軸桿的外表面上開設有一排表示容量的刻度，依靠一排容量刻度可設定注射筒想要的注射量；一圈所述定位軸桿的尾端焊接有支撐環圈，且一圈定位軸桿的首端焊接有套環，一圈定位軸桿、支撐環圈以及套環共同組成了籠形的定位組件；所述套環與注射筒套插配合，且套環上對稱貫穿旋擰安裝有兩處頂緊螺栓，兩處頂緊螺栓用于對整個定位組件頂緊定位，定位組件可在定位軸桿長度范圍內上下滑移被兩處頂緊螺栓定位于任意位置，在一定程度內設定任何注射劑量；

4、所述活塞推桿的尾端固定有推環，推環的直徑大于支撐環圈，且推環朝向注射筒滑移驅動活塞推桿和活塞頭注射核素藥物時與支撐環圈抵靠接觸，支撐環圈的內徑大于活塞頭的外徑，這可方便將活塞頭抽取拆卸實施清理；

5、所述定位組件被兩處頂緊螺栓定位后用于阻擋限制推環和活塞推桿的推移距離控制注射筒的注射量，使注射筒可精確的定量注射藥物，相較于缺少能夠限制活塞運動行程，定量注射藥物機構的現有技術，可避免出現劑量不足或者過量的情況，防止劑量不足時難以達到治療效果、防止過量時產生浪費并對人體造成損傷；

6、籠形的定位組件采用一圈定位軸桿活動滑移安裝，在往注射筒內部抽吸貯存核素藥物時，其可朝向注射筒的首端部分滑移，空出注射筒的尾部空間，使活塞推桿能夠向注射筒的內部推進為回拉抽吸做準備。

7、進一步的，所述套環的頂端部分轉動安裝有驅動環，驅動環的底部外圈位置環繞設置有一圈驅動齒。

8、進一步的，兩處所述頂緊螺栓的外側端均設置有一處齒輪形旋鈕，一圈驅動齒與兩處齒輪形旋鈕嚙合傳動，且齒輪形旋鈕的厚度為驅動齒長度的三倍，通過一圈驅動齒，套環可旋轉嚙合驅動兩處齒輪形旋鈕同步正反旋轉，一次性完成對定位組件的松緊，省去分步依次對兩處頂緊螺栓正反旋轉，才能完成定位組件松緊操作的麻煩。

9、齒輪形旋鈕三倍于驅動齒長度的厚度可使其上齒槽具有與驅動齒足夠的配合長度，使頂緊螺栓在被正反旋轉推進驅使內外滑移時，齒輪形旋鈕不會跟隨滑移與驅動齒脫離，造成動力中斷，有助于保證兩處頂緊螺栓同步旋轉松緊功能的正常實施。

10、進一步的，所述套環的頂端部分開設有環槽，且驅動環內部底側位置固定有轉環，轉環與環槽轉動配合。

11、進一步的，兩處所述頂緊螺栓的中心處均開設有一處軸孔，兩處軸孔中均通過彈簧頂推貫穿滑動安裝有一處插軸。

12、進一步的，每處所述插軸的外側端均焊接有一處圓形推盤，兩處圓形推盤凸出位于兩處頂緊螺栓的外側。

13、進一步的，所述注射筒圓周外壁的頂端位置對稱開設有兩處定位孔，兩處插軸的首端對應與兩處定位孔插接配合，兩處插軸采用彈簧頂推安裝，在往注射筒內部抽吸貯存核素藥物時，通過兩處圓形推盤，兩處插軸可被靈活的手動頂出將定位組件插接保持于注射筒的首端部分上。

14、兩處插軸在常態下隱藏于兩處頂緊螺栓中，可避免凸出支撐影響兩處頂緊螺栓正常的松緊功能。

15、定位組件被定位于注射筒的首端部分上時，其與兩處頂緊螺栓可充當把持定位注射筒方便對活塞推桿抽插出力的部件，避免定位組件環繞包裹于注射筒不便于對注射筒著力把持影響對活塞推桿的抽拉注射操作。

16、進一步的，所述注射筒的首端中心位置設置有注射嘴。

17、進一步的，所述套環的厚度為支撐環圈的三倍。

18、本發明提供的一種便于定量注射的藥物注射裝置，具有如下有益效果：

19、本發明在使用時，定位組件被兩處頂緊螺栓定位后用于阻擋限制推環和活塞推桿的推移距離，控制活塞推桿的推進行程和注射筒的注射量，使注射筒可精確的定量注射藥物，相較于缺少能夠限制活塞運動行程，定量注射藥物機構的現有技術，可避免出現劑量不足或者過量的情況，防止劑量不足時難以達到治療效果、防止過量時產生浪費并對人體造成損傷。

20、此外，兩處頂緊螺栓用于對整個定位組件頂緊定位，定位組件可在定位軸桿長度范圍內上下滑移被兩處頂緊螺栓定位于任意位置，在一定程度內設定任何注射劑量，應用較為廣泛。

21、籠形的定位組件采用一圈定位軸桿活動滑移安裝，在往注射筒內部抽吸貯存核素藥物時，其可朝向注射筒的首端部分滑移，空出注射筒的尾部空間，使活塞推桿能夠向注射筒的內部推進為回拉抽吸做準備。

22、通過一圈驅動齒，套環可旋轉嚙合驅動兩處齒輪形旋鈕同步正反旋轉，一次性完成對定位組件的松緊，省去分步依次對兩處頂緊螺栓正反旋轉，才能完成定位組件松緊操作的麻煩，有助于簡化定位組件的松緊操作步驟，使用便捷。

23、兩處插軸采用彈簧頂推安裝，在往注射筒內部抽吸貯存核素藥物時，通過兩處圓形推盤，兩處插軸可被靈活的手動頂出將定位組件插接保持于注射筒的首端部分上，相較于旋擰兩處頂緊螺栓對定位組件實施暫時松緊，操作使用更加簡便；兩處插軸在常態下隱藏于兩處頂緊螺栓中，可避免凸出支撐影響兩處頂緊螺栓正常的松緊功能。

24、齒輪形旋鈕三倍于驅動齒長度的厚度可使其上齒槽具有與驅動齒足夠的配合長度，使頂緊螺栓在被正反旋轉推進驅使內外滑移時，齒輪形旋鈕不會跟隨滑移與驅動齒脫離，造成動力中斷，有助于保證兩處頂緊螺栓同步旋轉松緊功能的正常實施。

25、另外，定位組件被定位于注射筒的首端部分上時，其與兩處頂緊螺栓可充當把持定位注射筒方便對活塞推桿抽插出力的部件，避免定位組件環繞包裹于注射筒不便于對注射筒著力把持影響對活塞推桿的抽拉注射操作。
