本技術涉及重癥護理，具體為一種重癥患者護理支撐裝置。

背景技術：

1、支撐裝置是指在醫療護理中使用的一類器具，用于支持和維持患者的特定身體部位或功能，在對腿部受傷或骨折的重癥患者，通常需要使用支撐裝置對重癥患者的腿部進行支撐，用于康復治療、手術后的恢復等。

2、根據現有的專利公開號：cn214018291u一種重癥護理用患者護理輔助支撐裝置，包括底座，底座的表面固定連接有伸縮桿，伸縮桿的頂部焊接有固定架，固定架的頂部活動連接有可轉動的轉動架，轉動架的頂部固定連接有連接塊，連接塊的一側活動連接有第一連接桿。該重癥護理用患者護理輔助支撐裝置，通過伸縮桿設置，能夠通過調節螺紋來調節該裝置的高度，但在使用中暴露出以下缺陷：

3、1、如參考專利所述，在對支撐裝置的高度進行調節時，需要將調節螺栓對準撐桿表面的栓孔，不斷松動再鎖緊調節螺栓以對其固定，導致操作較為繁瑣。

4、2、并且通常直接將腿部放置于支撐臺上方，而支撐臺上方通常為開放設置，如參考專利所述，將腿部放置于第一弧形板與第二弧形板表面，而弧形板上方缺乏一定限位結構，使得患者腿部稍不注意則易從兩側滑落。

技術實現思路

1、本實用新型的目的在于提供一種重癥患者護理支撐裝置，以解決上述背景技術中提出現有的支撐裝置在使用過程中的問題。

2、為了實現上述技術問題，本實用新型提供了如下的技術方案：

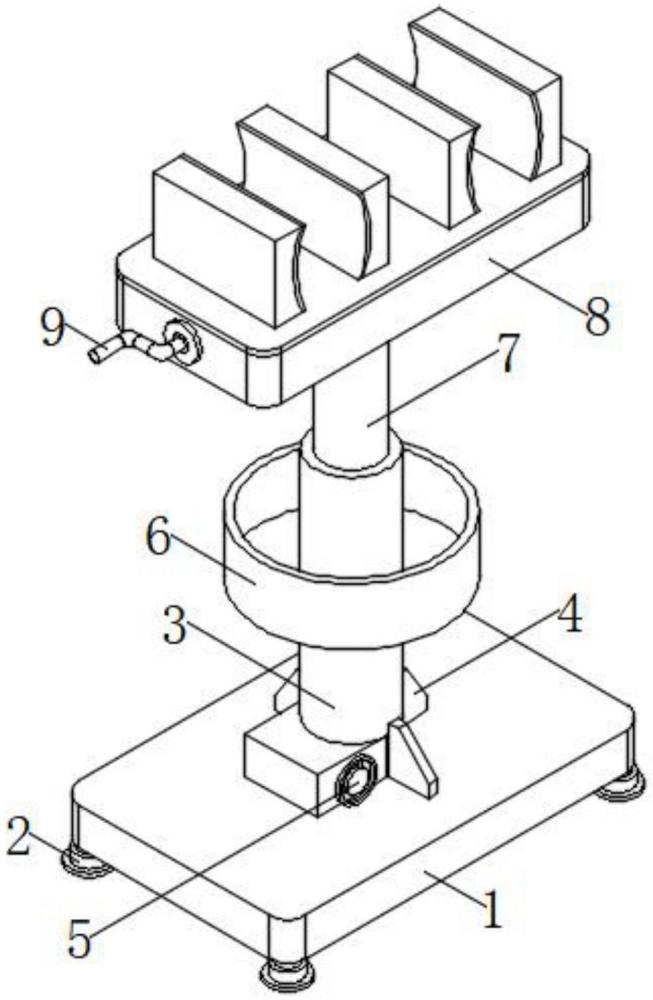

3、一種重癥患者護理支撐裝置，包括底座，所述底座的頂部固定有支撐柱，所述支撐柱的表面下方安裝有轉輪，且轉輪的一端連接有蝸桿；

4、螺紋桿，其通過底部的軸承連接于支撐柱的內部，且螺紋桿的底部安裝有與蝸桿相嚙合的蝸輪；

5、升降柱，其底部連接于支撐柱的內部，且升降柱通過內壁的螺紋與螺紋桿相嚙合；

6、支撐臺，其固定于升降柱的頂部，且支撐臺的表面一側連接有轉柄；

7、雙向螺桿，其連接于轉柄的一端并位于支撐臺的內部；

8、活動板，其均通過下方的螺紋套與雙向螺桿相嚙合。

9、優選的，所述底座和支撐柱還包括：

10、墊腳，其安裝在所述底座的底部四角；

11、置物盒，其固定于所述支撐柱的表面。

12、優選的，所述支撐柱的表面下方固定有三組加強板，且加強板的底部均與底座的上方相固定。

13、優選的，所述支撐柱的內壁對稱開設有滾珠槽，所述升降柱的表面下方對稱連接有滾珠，且滾珠與滾珠槽相適配。

14、優選的，所述支撐臺的頂部中央開設有活動槽，且活動槽的寬度大于活動板下方螺紋套的寬度。

15、優選的，所述支撐臺的頂部安裝有固定板，且固定板以支撐臺的豎直中心線為中心呈對稱分布設置。

16、優選的，所述支撐臺、活動板與固定板的表面均貼合設置有提高舒適性的海綿墊。

17、本實用新型實施例提供了一種重癥患者護理支撐裝置，具備以下有益效果：

18、1.通過設置轉輪、蝸輪以及蝸桿，轉動轉輪，轉輪通過蝸桿轉動與蝸輪嚙合，使得蝸輪及螺紋桿隨著底部的軸承在支撐柱內部轉動，而螺紋桿在轉動過程中與升降柱內壁相嚙合，帶動升降柱向下活動，從而實現支撐臺的向下活動，以便于對支撐臺的高度進行調節。

19、2.通過設置轉柄、固定板以及活動板，重癥患者將雙腿放置于支撐臺上方靠近固定板位置，而后轉動轉柄帶動雙向螺桿轉動，與之相嚙合的兩組活動板隨之互相遠離，將活動板調節至合適位置后使得對患者的雙腿進行限位，減少患者腿部因稍不注意而從兩側滑落的情況出現，配合海綿墊以提高患者支撐的舒適性。

技術特征：

1.一種重癥患者護理支撐裝置，其特征在于，包括：

2.根據權利要求1所述的重癥患者護理支撐裝置，其特征在于，所述底座(1)和支撐柱(3)還包括：

3.根據權利要求1所述的重癥患者護理支撐裝置，其特征在于，所述支撐柱(3)的表面下方固定有三組加強板(4)，且加強板(4)的底部均與底座(1)的上方相固定。

4.根據權利要求1所述的重癥患者護理支撐裝置，其特征在于，所述支撐柱(3)的內壁對稱開設有滾珠槽(18)，所述升降柱(7)的表面下方對稱連接有滾珠(19)，且滾珠(19)與滾珠槽(18)相適配。

5.根據權利要求1所述的重癥患者護理支撐裝置，其特征在于，所述支撐臺(8)的頂部中央開設有活動槽(10)，且活動槽(10)的寬度大于活動板(13)下方螺紋套的寬度。

6.根據權利要求1所述的重癥患者護理支撐裝置，其特征在于，所述支撐臺(8)的頂部安裝有固定板(12)，且固定板(12)以支撐臺(8)的豎直中心線為中心呈對稱分布設置。

7.根據權利要求1所述的重癥患者護理支撐裝置，其特征在于，所述支撐臺(8)、活動板(13)與固定板(12)的表面均貼合設置有提高舒適性的海綿墊(14)。

技術總結
本技術涉及重癥護理技術領域，具體涉及一種重癥患者護理支撐裝置，包括底座，底座的頂部固定有支撐柱，支撐柱的表面下方安裝有轉輪，且轉輪的一端連接有蝸桿；螺紋桿，其通過底部的軸承連接于支撐柱的內部，且螺紋桿的底部安裝有與蝸桿相嚙合的蝸輪；升降柱，其底部連接于支撐柱的內部，且升降柱通過內壁的螺紋與螺紋桿相嚙合；支撐臺，其固定于升降柱的頂部。本技術克服了現有技術的不足，通過設置轉輪、蝸輪以及蝸桿，轉動轉輪通過蝸桿轉動與蝸輪嚙合，使得蝸輪及螺紋桿隨著底部的軸承在支撐柱內部轉動，而螺紋桿在轉動過程中與升降柱內壁相嚙合，帶動升降柱向下活動，從而實現支撐臺的向下活動，以便于對支撐臺的高度進行調節。

技術研發人員：王燦,王璐鵬,申立靜,楊坤,周亭亭,王雪雪
受保護的技術使用者：河北省中醫院
技術研發日：20240710
技術公布日：2025/4/28
