本技術涉及商用消毒柜，具體涉及一種適用于廚房的商用消毒柜。

背景技術：

1、消毒柜是指通過紫外線、遠紅外線、高溫、臭氧等方式，給食具、餐具、毛巾、衣物、美容美發用具、醫療器械等物品進行烘干、殺菌消毒、保溫除濕的工具，外形一般為柜箱狀，柜身大部分材質為不銹鋼，面板為鋼化玻璃或者不銹鋼兩種，人們對于食品安全的要求越來越高，餐飲行業的酒店、餐廳中的廚房都需要使用商用消毒柜對餐具進行消毒。現今的消毒柜常采用高溫消毒方式，具有安全環保、無泄漏、無輻射以及殺菌全面等特點。針對現有技術存在以下問題：

2、現有的消毒柜中的消毒架的安裝位置是固定的，不便于根據實際使用情況進行調節消毒架之間的間距，從而影響消毒柜的實用性，其次，餐具在清洗后放進消毒柜消毒，餐具中殘留的水漬滴落在消毒柜內，在消毒后需要使用抹布對柜內的廢水進行擦除清理，較為繁瑣。

技術實現思路

1、本實用新型提供一種適用于廚房的商用消毒柜，以解決上述背景技術中存在的問題。

2、為解決上述技術問題，本實用新型所采用的技術方案是：

3、一種適用于廚房的商用消毒柜，包括柜體，所述柜體的正面左右兩側分別鉸接有柜門，所述柜體中部的前端固定連接有固定條板，固定所述柜體靠近柜門上側的左側分別設置有開關和操控旋鈕，所述柜體靠近柜門上側的右側設置有控制面板，所述柜體的內部左右兩側分別設置有兩個調節安裝組件，左右兩個所述調節安裝組件的對立面均設置有若干個消毒架，若干個所述消毒架的底部均設置有集水組件，所述柜體靠近固定條板的下側的設置有收集組件，且所述收集組件貫穿至柜體的內部后側，所述柜體的內壁后端燈具陣列電性連接有若干個殺菌燈。

4、本實用新型技術方案的進一步改進在于：左右兩個所述調節安裝組件為鏡像設置，所述調節安裝組件包括安裝板，所述安裝板的一端等距陣列固定連接有若干個連接板，若干個所述連接板的中部均開設有上下貫通的定位孔，所述安裝板遠離連接板的一端與柜體的內壁固定連接。

5、本實用新型技術方案的進一步改進在于：所述收集組件包括兩個滑軌、收集抽屜，所述收集抽屜的外壁左右兩側分別固定連接有滑板，兩個所述滑板的外壁分別與兩個滑軌的內壁滑動連接。

6、本實用新型技術方案的進一步改進在于：所述柜體靠近固定條板的下側開設有內外連通的連通口，兩個所述滑軌相遠離的一端通過連通口分別與柜體內壁底部的左右兩側固定連接，所述收集抽屜的外壁通過連通口貫穿柜體的內外兩側。

7、本實用新型技術方案的進一步改進在于：所述消毒架包括矩形架，所述矩形架前后兩端的底部分別等距陣列固定連接有若干個l形桿，前后若干個所述l形桿橫向面的對立面均固定連接有橫桿，所述矩形架左右兩端的底部分別固定連接有四個斜桿，左右四個所述斜桿的另一端分別與若干個l形桿相遠離的一端固定連接，所述矩形架左右兩端的外壁分別固定連接有兩個固定環，左右兩個固定環相遠離的一端均固定連接有卡板，四個所述卡板的底部均固定連接有插桿。

8、本實用新型技術方案的進一步改進在于：左右兩個所述固定環的外部分別與左右兩個安裝板相對齊，所述插桿的外壁與定位孔的內部插接。

9、本實用新型技術方案的進一步改進在于：所述集水組件包括集水框，所述集水框外壁中部的左右兩端分別固定連接有l(wèi)形架板，所述l形架板豎直方向的頂部與矩形架左右兩端的中部固定連接所述集水框的內壁左右兩側分別固定連接有導向斜板，所述導向斜板設置為向下的坡面，所述集水框靠近兩個導向斜板對立面的中部固定連接有輸送組件，所述輸送組件的外壁通過兩個l形桿的對立面底部貫穿至集水框的底部。

10、本實用新型技術方案的進一步改進在于：所述輸送組件包括固定管和內螺紋管，所述固定管的外壁上側開設有上螺紋槽，所述固定管靠近上螺紋槽的下側環形陣列開設有若干個進水孔，所述固定管外壁靠近進水孔的下側開設有下螺紋槽，所述固定管的外壁通過上螺紋槽和下螺紋槽與內螺紋管的內壁螺紋連接，所述固定管的外壁貫穿集水框的上下兩端且之間固定連接，若干個所述進水孔設置在集水框的內部上表面。

11、由于采用了上述技術方案，本實用新型相對現有技術來說，取得的技術進步是：

12、1、本實用新型提供一種適用于廚房的商用消毒柜，采用柜體、調節安裝組件和消毒架之間的配合，通過將消毒架上的插桿分別插進調節安裝組件中相對應的定位孔內，便于調節消毒架之間的安裝間距，解決了現有的消毒柜中的消毒架的安裝位置是固定的，不便于根據實際使用情況進行調節消毒架之間的間距，從而影響消毒柜的實用性的問題，達到了根據實際使用情況進行調節消毒架之間的間距，提高消毒柜使用的實用性有益效果。

13、2、本實用新型提供一種適用于廚房的商用消毒柜，采用消毒架、集水組件和收集組件之間的配合，通過集水組件與消毒架之間進行連接，對消毒架上的餐具殘留的水漬進行收集，并通過集水組件將滴落的水輸送至收集組件中集中收集，在消毒后，將收集組件從柜體內取出將收集的水處理即可，解決了餐具在清洗后放進消毒柜消毒，餐具中殘留的水漬滴落在消毒柜內，在消毒后需要使用抹布對柜內的廢水進行擦除清理，較為繁瑣的問題，達到了對餐具中殘留的水漬進行收集，集中處理的有益效果。

技術特征：

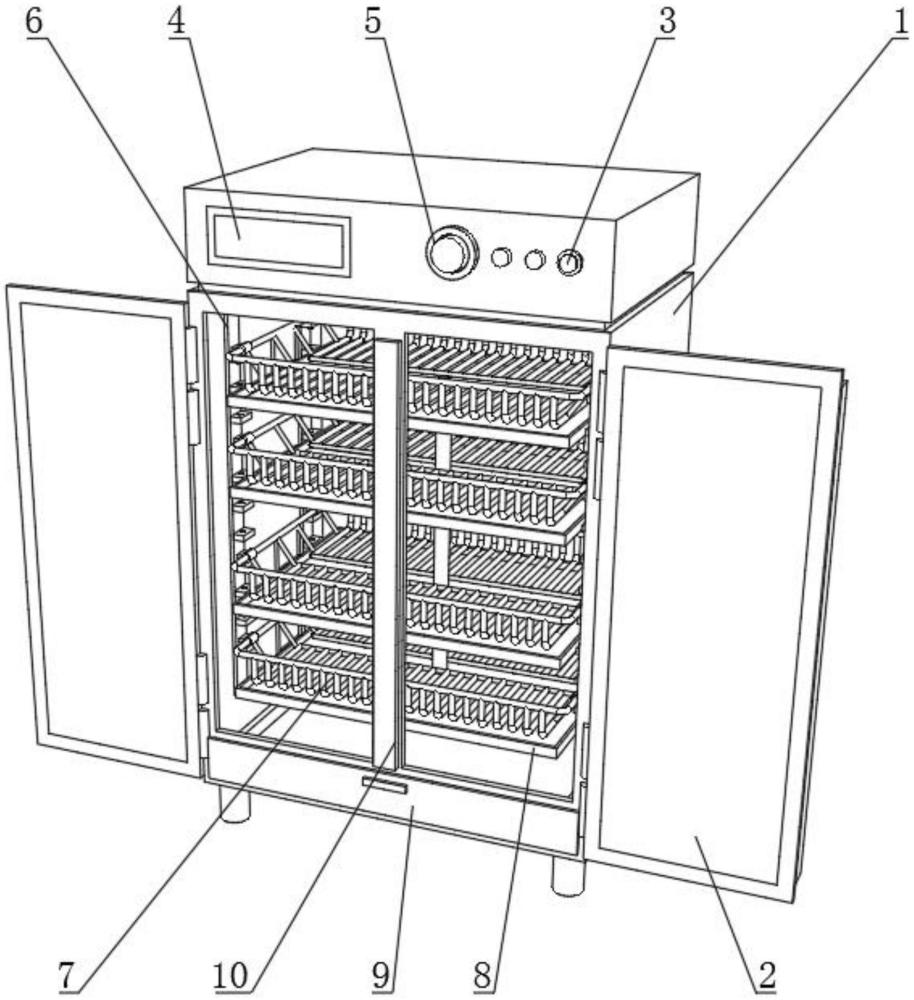

1.一種適用于廚房的商用消毒柜，包括柜體(1)，其特征在于：所述柜體(1)的正面左右兩側分別鉸接有柜門(2)，所述柜體(1)中部的前端固定連接有固定條板(10)，固定所述柜體(1)靠近柜門(2)上側的左側分別設置有開關(3)和操控旋鈕(5)，所述柜體(1)靠近柜門(2)上側的右側設置有控制面板(4)，所述柜體(1)的內部左右兩側分別設置有兩個調節安裝組件(6)，左右兩個所述調節安裝組件(6)的對立面均設置有若干個消毒架(7)，若干個所述消毒架(7)的底部均設置有集水組件(8)，所述柜體(1)靠近固定條板(10)的下側的設置有收集組件(9)，且所述收集組件(9)貫穿至柜體(1)的內部后側，所述柜體(1)的內壁后端燈具陣列電性連接有若干個殺菌燈(11)。

2.根據權利要求1所述的一種適用于廚房的商用消毒柜，其特征在于：左右兩個所述調節安裝組件(6)為鏡像設置，所述調節安裝組件(6)包括安裝板(61)，所述安裝板(61)的一端等距陣列固定連接有若干個連接板(62)，若干個所述連接板(62)的中部均開設有上下貫通的定位孔(63)，所述安裝板(61)遠離連接板(62)的一端與柜體(1)的內壁固定連接。

3.根據權利要求1所述的一種適用于廚房的商用消毒柜，其特征在于：所述收集組件(9)包括兩個滑軌(91)、收集抽屜(92)，所述收集抽屜(92)的外壁左右兩側分別固定連接有滑板(93)，兩個所述滑板(93)的外壁分別與兩個滑軌(91)的內壁滑動連接。

4.根據權利要求3所述的一種適用于廚房的商用消毒柜，其特征在于：所述柜體(1)靠近固定條板(10)的下側開設有內外連通的連通口(101)，兩個所述滑軌(91)相遠離的一端通過連通口(101)分別與柜體(1)內壁底部的左右兩側固定連接，所述收集抽屜(92)的外壁通過連通口(101)貫穿柜體(1)的內外兩側。

5.根據權利要求1所述的一種適用于廚房的商用消毒柜，其特征在于：所述消毒架(7)包括矩形架(71)，所述矩形架(71)前后兩端的底部分別等距陣列固定連接有若干個l形桿(72)，前后若干個所述l形桿(72)橫向面的對立面均固定連接有橫桿(73)，所述矩形架(71)左右兩端的底部分別固定連接有四個斜桿(74)，左右四個所述斜桿(74)的另一端分別與若干個l形桿(72)相遠離的一端固定連接，所述矩形架(71)左右兩端的外壁分別固定連接有兩個固定環(75)，左右兩個固定環(75)相遠離的一端均固定連接有卡板(76)，四個所述卡板(76)的底部均固定連接有插桿(77)。

6.根據權利要求5所述的一種適用于廚房的商用消毒柜，其特征在于：左右兩個所述固定環(75)的外部分別與左右兩個安裝板(61)相對齊，所述插桿(77)的外壁與定位孔(63)的內部插接。

7.根據權利要求5所述的一種適用于廚房的商用消毒柜，其特征在于：所述集水組件(8)包括集水框(81)，所述集水框(81)外壁中部的左右兩端分別固定連接有l(wèi)形架板(82)，所述l形架板(82)豎直方向的頂部與矩形架(71)左右兩端的中部固定連接，所述集水框(81)的內壁左右兩側分別固定連接有導向斜板(83)，所述導向斜板(83)設置為向下的坡面，所述集水框(81)靠近兩個導向斜板(83)對立面的中部固定連接有輸送組件(84)，所述輸送組件(84)的外壁通過兩個l形桿(72)的對立面底部貫穿至集水框(81)的底部。

8.根據權利要求7所述的一種適用于廚房的商用消毒柜，其特征在于：所述輸送組件(84)包括固定管(841)和內螺紋管(842)，所述固定管(841)的外壁上側開設有上螺紋槽(843)，所述固定管(841)靠近上螺紋槽(843)的下側環形陣列開設有若干個進水孔(844)，所述固定管(841)外壁靠近進水孔(844)的下側開設有下螺紋槽(845)，所述固定管(841)的外壁通過上螺紋槽(843)和下螺紋槽(845)與內螺紋管(842)的內壁螺紋連接，所述固定管(841)的外壁貫穿集水框(81)的上下兩端且之間固定連接，若干個所述進水孔(844)設置在集水框(81)的內部上表面。

技術總結
本技術公開了一種適用于廚房的商用消毒柜，涉及商用消毒柜技術領域，包括柜體，所述柜體的正面左右兩側分別鉸接有柜門，所述柜體中部的前端固定連接有固定條板，固定所述柜體靠近柜門上側的左側分別設置有開關和操控旋鈕，所述柜體靠近柜門上側的右側設置有控制面板，所述柜體的內部左右兩側分別設置有兩個調節安裝組件，左右兩個所述調節安裝組件的對立面均設置有若干個消毒架，若干個所述消毒架的底部均設置有集水組件，所述柜體靠近固定條板的下側的設置有收集組件，所述柜體的內壁后端燈具陣列電性連接有若干個殺菌燈。本技術通過將消毒架上的插桿分別插進調節安裝組件中相對應的定位孔內，便于調節消毒架之間的安裝間距。

技術研發人員：陳炳權,鐘德金,黃德康
受保護的技術使用者：成都一本廚房工程有限公司
技術研發日：20240710
技術公布日：2025/4/28
