本技術涉及電動牙刷的，尤其涉及一種可分別適配高頻旋轉刷桿和高頻震動刷桿的高頻動力多模式電動牙刷。

背景技術：

1、目前高頻動力輸出的牙刷按刷頭的運動方式可分為兩種類型：一種為刷桿與刷頭一體，整個刷桿擺震，另一類為刷頭為圓形或橢圓形往復回轉的方式，一般地，刷頭往復回轉方式面臨的技術問題遠多于整個刷桿震動的方式。主要面臨的常見問題有：

2、1.刷頭以回轉方式動作，往往設計由個多運動部件組合構成刷桿，常見的設計包括了：回轉軸，撥動或聯動刷盤運動的機構。這些機構的運動配合因制造公差，很難避免產生噪音。

3、2.因刷頭長期工作在牙膏…等清潔研磨材料條件下，會加劇運動構件的磨損，進一步造成噪音加大。因?yàn)楣ぜp，會損失構件間的實際運動行程，最終會表現為刷盤輸出擺角逐次劣化變?nèi)酰荒軡M足清潔要求。

4、3.常規的經濟性直流電機驅動電動牙刷最大工作轉速小于133hz，并且需要齒輪組或杠桿連桿完成力矩變換，否則會因直驅輸出扭矩過小無法滿足清潔的動力需求。如為了滿足刷頭能有效工作在140-350hz，齒輪組的力矩變換，直流電機轉速必然遠高于刷盤輸出2-4倍。在該條件下常規的動力變換機構會產生讓使用者不適高額工作噪音，構件磨損也會因轉速的提升急劇增大，產品壽命受到影響。本實用新型的提出是一種直接驅動無扭矩變換機構的高頻擺震電機。

5、4.常見的電動牙刷僅能適配一種清潔模式的的刷頭：往復旋轉刷頭或高頻擺動的刷頭，僅能兩種選其一。

6、為此，本實用新型的設計者有鑒于上述缺陷，通過潛心研究和設計，綜合長期多年從事相關產業的經驗和成果，研究設計出一種高頻動力多模式電動牙刷，以克服上述缺陷。

技術實現思路

1、本實用新型的目的在于提供一種高頻動力多模式電動牙刷，其能克服現有技術的缺陷，通過擺震動力進行驅動，克服了現有技術中上下推拉力矩的缺陷，有效兼顧了高頻回轉刷桿和高頻擺震刷桿的兩種模式，旋轉或擺動頻率得到有效提升，采用柔性補償解決了高頻工作下刷桿的噪音和壽命問題。

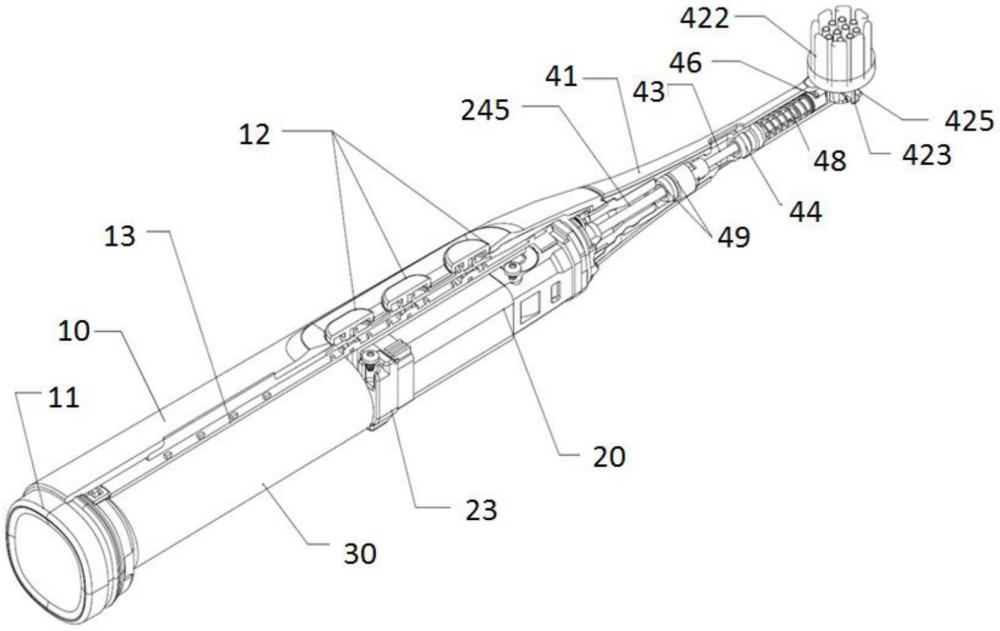

2、為實現上述目的，本實用新型公開了一種高頻動力多模式電動牙刷，包括本體殼體、擺震電機、旋轉刷桿和擺震刷桿，所述本體殼體為中空狀以形成內置空間，所述本體殼體內容置有控制電路板且側壁上設有多個連接至控制電路板的功能按鈕，其特征在于：

3、所述本體殼體的內置空間設有擺震電機，所述擺震電機的輸出軸從本體殼體的前端伸出以提供動力輸出，所述擺震電機包含馬達支架、電磁線圈、振動臂組件、前蓋以及磁體，所述馬達支架的前端設有前蓋，后端設有磁體，所述磁體的后側還設有減震塊，所述馬達支架內形成內空腔體以容置振動臂組件，該內空腔體的后部外緣包覆有電磁線圈；

4、所述振動臂組件包含擺臂、轉軸、軸承以及連接架，所述擺臂后部位于內空腔體后部的電磁線圈中，所述擺臂的前部形成圓盤部且該圓盤部設有供轉軸貫穿的軸孔，所述轉軸的兩端通過軸承可旋轉的支撐于馬達支架，所述連接架的后端包覆于擺臂的前部且形成容置擺臂的圓盤部的圓筒結構，所述連接架的前端連接至輸出軸的后端以將振動臂組件產生的振動傳遞給輸出軸進行輸出。

5、其中：所述擺臂、轉軸、輸出軸采用塑膠二次注塑形成連接架的方式包嵌一體構成振動臂組件，所述擺臂為一字形鐵質擺臂且所述轉軸的回轉軸線與擺臂的擺動方向互為垂直。

6、其中：所述轉軸的兩端設有與軸承配合的軸肩，所述輸出軸的后端設有至少一個凹環，從而二次注塑后輸出軸與連接架穩固的一體成型。

7、其中：所述擺臂采用高頻低渦流損耗的硅鋼片堆疊而成。

8、其中：所述旋轉刷桿包含刷桿外殼、內支架、旋轉刷頭組件和動力傳遞組件，所述內支架設置于刷桿外殼內以形成內置動力傳遞組件的內空間，所述旋轉刷頭組件設置于刷桿外殼的前端，所述動力傳遞組件的后端連接至擺震電機的輸出軸，前端連接至旋轉刷頭組件，從而將擺震電機的輸出動力傳遞至旋轉刷頭組件。

9、其中：所述旋轉刷頭組件包含刷頭座、旋轉刷毛，所述刷頭座可旋轉的設置于刷桿外殼的前端內，其一端植有清潔用的多根旋轉刷毛，另一端設有連接至旋轉動力傳遞組件的底座。

10、其中：所述旋轉動力傳遞組件包含擺桿、彈性支點、彈性耦合體、驅動頭、補償彈簧以及連接套管，所述擺桿的前端設有伸入所述刷頭座的底座內的驅動頭，所述刷頭座的底座形成與驅動頭形狀配合的被動件，所述擺桿在驅動頭和彈性支點之間套設有補償彈簧，所述擺桿的后端伸入連接套管的前端，所述連接套管的后端通過彈性耦合體連接于輸出軸。

11、其中：所述擺震刷桿包含刷桿殼體、內部支架、擺震刷頭組件和擺震動力傳遞組件，所述內部支架設置于刷桿殼體內以形成內置擺震動力傳遞組件的內空間，所述擺震刷頭組件設置于刷桿殼體的前端，所述擺震動力傳遞組件的后端連接至擺震電機的輸出軸，前端連接至擺震刷頭組件，從而將擺震電機的輸出動力傳遞至擺震刷頭組件。

12、其中：所述擺震刷頭組件包含刷桿頭、旋轉軸、毛束座和擺震刷毛，所述刷桿頭的后端伸入刷桿殼體的前端且通過旋轉軸旋轉固定至內部支架，所述刷桿頭的前端固定有毛束座，所述毛束座植有清潔用的多根擺震刷毛。

13、其中：所述擺震動力傳遞組件包含擺軸、耦合塊和連接管，所述擺軸的前端嵌入所述刷桿頭后端的凹孔內，后端伸入連接管的前端，所述連接管的后端通過耦合塊連接于輸出軸。

14、通過上述內容可知，本實用新型的高頻動力多模式電動牙刷具有如下效果：

15、1、可有效工作在140-350hz高頻回轉牙刷的技術，采用高力矩輸出的擺震電機替代傳統的直流電機，減少齒輪組或連桿變換力矩環節引發的噪音。可替換牙刷桿通過設置在刷桿的聯軸器實現動力耦合，將本體擺震力矩通過刷桿擺軸利用杠桿原理實現力矩傳遞到刷桿，帶動刷桿擺轉。同時可配具非旋轉式以擺動方式工作的刷桿，刷桿在擺震電機驅動下實現高頻往復擺動，以滿足用戶多樣化要求。

16、2、擺震電機以連桿，杠桿方式驅動刷桿，并在連桿關節點和杠桿支點件設置間隙補償機構，有效解決了實際使用噪音大，易磨損的壽命問題。

17、3、兼顧了高頻回轉刷桿和高頻擺震刷桿的兩種模式，

18、本實用新型的詳細內容可通過后述的說明及所附圖而得到。

技術特征：

1.一種高頻動力多模式電動牙刷，包括本體殼體、擺震電機、旋轉刷桿和擺震刷桿，所述本體殼體為中空狀以形成內置空間，所述本體殼體內容置有控制電路板且側壁上設有多個連接至控制電路板的功能按鈕，其特征在于：

2.如權利要求1所述的高頻動力多模式電動牙刷，其特征在于：所述擺臂、轉軸、輸出軸采用塑膠二次注塑形成連接架的方式包嵌一體構成振動臂組件，所述擺臂為一字形鐵質擺臂且所述轉軸的回轉軸線與擺臂的擺動方向互為垂直。

3.如權利要求1所述的高頻動力多模式電動牙刷，其特征在于：所述轉軸的兩端設有與軸承配合的軸肩，所述輸出軸的后端設有至少一個凹環，從而二次注塑后輸出軸與連接架穩固的一體成型。

4.如權利要求1所述的高頻動力多模式電動牙刷，其特征在于：所述擺臂采用高頻低渦流損耗的硅鋼片堆疊而成。

5.如權利要求1所述的高頻動力多模式電動牙刷，其特征在于：所述旋轉刷桿包含刷桿外殼、內支架、旋轉刷頭組件和動力傳遞組件，所述內支架設置于刷桿外殼內以形成內置動力傳遞組件的內空間，所述旋轉刷頭組件設置于刷桿外殼的前端，所述動力傳遞組件的后端連接至擺震電機的輸出軸，前端連接至旋轉刷頭組件，從而將擺震電機的輸出動力傳遞至旋轉刷頭組件。

6.如權利要求5所述的高頻動力多模式電動牙刷，其特征在于：所述旋轉刷頭組件包含刷頭座、旋轉刷毛，所述刷頭座可旋轉的設置于刷桿外殼的前端內，其一端植有清潔用的多根旋轉刷毛，另一端設有連接至旋轉動力傳遞組件的底座。

7.如權利要求6所述的高頻動力多模式電動牙刷，其特征在于：所述旋轉動力傳遞組件包含擺桿、彈性支點、彈性耦合體、驅動頭、補償彈簧以及連接套管，所述擺桿的前端設有伸入所述刷頭座的底座內的驅動頭，所述刷頭座的底座形成與驅動頭形狀配合的被動件，所述擺桿在驅動頭和彈性支點之間套設有補償彈簧，所述擺桿的后端伸入連接套管的前端，所述連接套管的后端通過彈性耦合體連接于輸出軸。

8.如權利要求1所述的高頻動力多模式電動牙刷，其特征在于：所述擺震刷桿包含刷桿殼體、內部支架、擺震刷頭組件和擺震動力傳遞組件，所述內部支架設置于刷桿殼體內以形成內置擺震動力傳遞組件的內空間，所述擺震刷頭組件設置于刷桿殼體的前端，所述擺震動力傳遞組件的后端連接至擺震電機的輸出軸，前端連接至擺震刷頭組件，從而將擺震電機的輸出動力傳遞至擺震刷頭組件。

9.如權利要求8所述的高頻動力多模式電動牙刷，其特征在于：所述擺震刷頭組件包含刷桿頭、旋轉軸、毛束座和擺震刷毛，所述刷桿頭的后端伸入刷桿殼體的前端且通過旋轉軸旋轉固定至內部支架，所述刷桿頭的前端固定有毛束座，所述毛束座植有清潔用的多根擺震刷毛。

10.如權利要求9所述的高頻動力多模式電動牙刷，其特征在于：所述擺震動力傳遞組件包含擺軸、耦合塊和連接管，所述擺軸的前端嵌入所述刷桿頭后端的凹孔內，后端伸入連接管的前端，所述連接管的后端通過耦合塊連接于輸出軸。

技術總結
一種高頻動力多模式電動牙刷，包括本體殼體、擺震電機、電池、旋轉刷桿和擺震刷桿，所述本體殼體為中空狀以形成內置空間，其后端通過可拆卸的尾蓋進行閉合，所述本體殼體內容置有控制電路板且側壁上設有多個連接至控制電路板的功能按鈕，所述內置空間的后端設有電池，所述電池電連接至控制電路板及擺震電機，所述本體殼體的內置空間前端設有擺震電機，所述擺震電機的輸出軸從本體殼體的前端伸出并連接至位于本體殼體以提供動力輸出，所述擺震電機包含馬達支架、電磁線圈、振動臂組件、前蓋以及磁體；由此，本技術有效兼顧了高頻回轉刷桿和高頻擺震刷桿的兩種模式，旋轉或擺動頻率得到有效提升，采用柔性補償解決了高頻工作下刷桿的噪音和壽命問題。

技術研發人員：廖建明,菅原敏雄,王思逸,梁慶祥
受保護的技術使用者：輝煌創新科技有限公司
技術研發日：20240708
技術公布日：2025/4/28
