本技術涉及導絲限位結構，尤其涉及一種導絲鎖定結構和旋磨裝置。

背景技術：

1、旋磨介入治療術，也被稱為動脈旋磨術，是一種用于治療血管內疾病的最小創傷手術方式。這種手術主要是通過旋磨裝置將動脈內的斑塊或狹窄部分移除，從而恢復血液流通，緩解癥狀，改善患者的生活質量。此類手術通常適用于治療冠狀動脈疾病、外周動脈疾病等一系列由動脈硬化或斑塊形成引起的疾病。

2、在旋磨介入治療中，導絲的穩定性是確保手術成功的關鍵因素。然而，現有的旋磨介入器械在市場上存在一定的局限性，尤其是在導絲鎖定機制方面，會影響手術風險和并發癥的發生率。不穩定的導絲可能導致斑塊祛除不徹底，甚至引起血管損傷或導絲斷裂，增加患者的手術風險和后續治療難度。

3、在現有的旋磨手柄設計中，導絲鎖定的設計在高速旋轉過程中容易失效，導致導絲移動或旋轉，影響手術的精確性和安全性。還需要額外的操作開關，器械介入過程和更換手柄時需要反復的操作，增加了手術時間和醫生的操作負擔。

技術實現思路

1、為了克服上述技術缺陷，本實用新型的目的在于提供一種導絲鎖定結構和旋磨裝置，解決現有旋磨場景下導絲固定容易失效，穩定性不夠的問題。

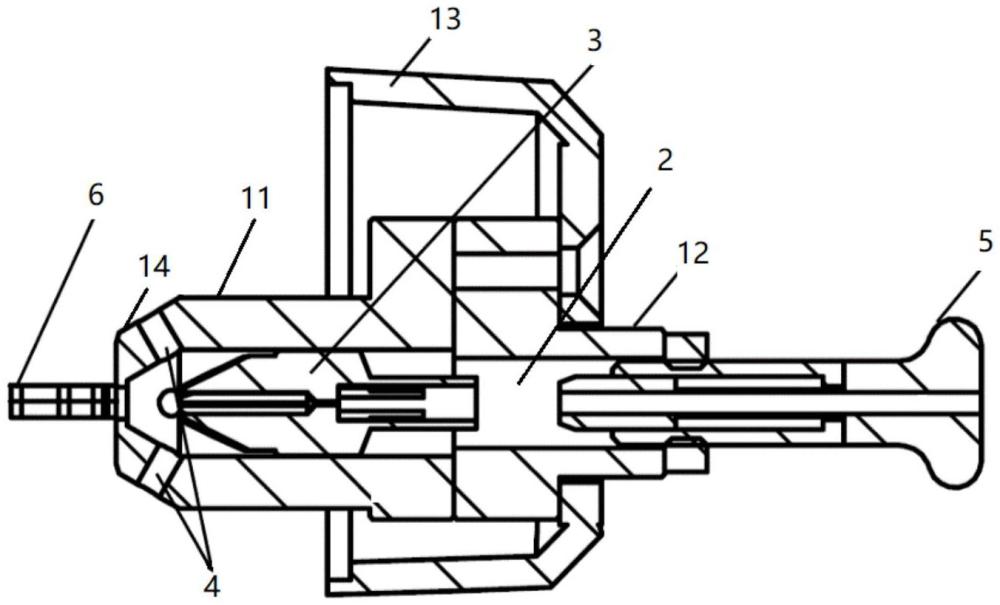

2、本實用新型公開了一種導絲鎖定結構，包括：

3、殼體，具有容置腔，使得導絲通過所述容置腔貫穿所述殼體；

4、夾持機構，用于對貫穿所述容置腔的導絲進行鎖定；

5、所述夾持機構包括：

6、夾持件，位于所述容置腔內，用于對貫穿所述夾持件的導絲進行鎖定；

7、第一限位件，位于所述殼體上，且延伸至所述夾持件一側；

8、第二限位件，位于所述夾持件背離所述第一限位件一側；

9、所述第一限位件和第二限位件對所述夾持件沿徑向和軸向同步施壓，使得所述夾持件被限位和形變以鎖定導絲。

10、優選地，所述夾持件包括貫通的形變部和支撐部；

11、所述形變部設置為由靠近所述支撐部一側向遠離所述支撐部一側直徑逐漸減小的錐狀結構且在背離所述支撐部一端形成用于導絲進入的端口；

12、所述第二限位件延伸至所述支撐部端部，所述第一限位件延伸至所述形變部錐面，同步施壓使得形變部在靠近所述端口處朝向端口中心形變與導絲緊密配合。

13、優選地，所述形變部包括至少兩個形變板；

14、各個所述形變板一端與所述支撐部連接，另一端配合形成所述端口；

15、相鄰兩個所述形變板之間具有間隙，且所述形變板受壓后間隙減小。

16、優選地，所述第一限位件包括沿殼體周向分布且與各個所述形變板對應的定位柱；

17、每一所述定位柱包括：

18、柱體，與所述殼體固定，具有朝向所述形變板且延伸出所述柱體的容置槽；

19、頂珠，位于所述柱體端部，封閉所述容置槽的槽口；

20、限位彈簧，置于所述容置槽內，一端連接所述頂珠，另一端連接所述容置槽的槽底；

21、每一所述形變板上設有與所述頂珠配合的滑槽，所述滑槽沿所述端口一側向支撐部一側延伸。

22、優選地，所述柱體在所述容置槽的槽口一側設有與所述滑槽對應的卡口。

23、優選地，所述殼體在所述第一限位件所在一側形成與所述夾持件對應且用于對所述夾持件端部約束的徑變部。

24、優選地，所述第二限位件包括：

25、限位主體，與所述殼體連接且部分伸入所述容置腔內；

26、頂銷，穿過所述限位主體內且延伸出所述限位主體兩端，通過套設在其上的預緊彈簧與所述限位主體彈性連接；

27、通槽，位于所述頂銷內，與所述夾持件同軸連通；

28、所述頂銷延伸出所述限位主體位于所述容置腔內的一端可與所述夾持件抵觸。

29、優選地，所述限位主體上還設有限位螺母。

30、優選地，所述殼體包括第一外殼、第二外殼和連接殼體；

31、所述第一外殼和第二外殼連通形成所述容置腔；

32、所述連接外殼套設在所述第一外殼和第二外殼連接處以固定第一外殼和第二外殼。

33、本實用新型還提供一種旋磨裝置，包括上述任一項所述的導絲鎖定結構。

34、采用了上述技術方案后，與現有技術相比，具有以下有益效果：

35、1、本實用新型提供的導絲鎖定結構和旋磨裝置，使得導絲貫穿殼體并通過夾持機構對導絲進行限位，通過第二限位件在夾持件端部施力，同時第一限位件的頭端與夾持件上的滑槽對應配合使夾持件同軸居中并使其頭端受力并攏，以鎖定導絲，減少導絲前后移動或旋轉，提高旋磨裝置在使用過程中穩定性，解決現有旋磨場景下導絲固定容易失效，穩定性不夠的問題；

36、2、導絲鎖定結構基于第一限位件和第二限位件使得夾持件在常態下保持頭端并攏的狀態，即鎖定狀態，在器械介入過程或更換手柄時通過操作第二限位件遠離夾持件使得夾持件解鎖，使導絲通過，并在操作后恢復鎖定，區別于現有需要多次反復操作，或者需要操作才可固定的情況，減少操作復雜程度，降低操作錯誤或遺忘導致的風險，提高工作效率。

技術特征：

1.一種導絲鎖定結構，其特征在于，包括：

2.根據權利要求1所述的導絲鎖定結構，其特征在于：

3.根據權利要求2所述的導絲鎖定結構，其特征在于：

4.根據權利要求3所述的導絲鎖定結構，其特征在于：

5.根據權利要求4所述的導絲鎖定結構，其特征在于：

6.根據權利要求1所述的導絲鎖定結構，其特征在于：

7.根據權利要求1所述的導絲鎖定結構，其特征在于：

8.根據權利要求7所述的導絲鎖定結構，其特征在于：

9.根據權利要求1所述的導絲鎖定結構，其特征在于：

10.一種旋磨裝置，其特征在于：包括上述權利要求1-9中任一項所述的導絲鎖定結構。

技術總結
本技術提供了一種導絲鎖定結構和旋磨裝置，涉及導絲限位結構技術領域，包括：殼體，具有容置腔，使得導絲通過所述容置腔貫穿所述殼體；夾持機構，用于對貫穿所述容置腔的導絲進行鎖定；所述夾持機構包括：夾持件，位于所述容置腔內，用于對貫穿所述夾持件的導絲進行鎖定；第一限位件，位于所述殼體上，且延伸至所述夾持件一側；第二限位件，位于所述夾持件背離所述第一限位件一側；所述第一限位件和第二限位件對所述夾持件沿徑向和軸向同步施壓，使得所述夾持件被限位和形變以鎖定導絲，解決現有旋磨場景下導絲固定容易失效，穩定性不夠的問題。

技術研發人員：劉沛豐,王廣卉
受保護的技術使用者：即通醫療科技（蘇州）有限公司
技術研發日：20240830
技術公布日：2025/4/24
