本發明涉及醫療設備，具體為一種具有定位功能的aed車輛投放智能盒。

背景技術：

1、aed是一種便攜式的醫療設備，它可以診斷特定的心律失常，并且給予電擊除顫，是可被非專業人員使用的用于搶救心臟驟停患者的醫療設備，普遍被應用在急救車上，方便醫護人員對患者進行搶救，在對aed保存時通常會使用專用防護盒進行保存，但現有的aed投放盒在使用時還是會出現一些缺陷；

2、如申請號為202110923598.1尤其是一種具備遠程呼叫救援指導功能的aed系統，包括心臟除顫器主體、呼叫救援結構、電極片存放結構和限位結構，所述心臟除顫器主體的一側固定連接有側盒，所述側盒的頂部接觸有蓋板，所述蓋板的一側開設有邊孔，所述邊孔內滑動安裝有卡入板，所述心臟除顫器主體的一側開設有卡入槽，所述卡入板與卡入槽相卡裝，具有方便對電極片進行存放，使用方便的特點，現有的aed智能盒在使用時，普遍不具備對內部aed設備進行防護的功能，當車輛行駛過程中可能會造成aed設備震動容易造成設備故障，影響使用，現有的aed智能盒大多不具備恒溫的功能，當車輛行駛的過程中，車體內部的溫度會造成aed設備以及電極片的損壞，影響醫護人員后續的搶救進程，現有的aed智能盒內部的定位機構往往不能夠取下，當定位機構發生故障時不方便快速的進行維修，影響車輛正常的調度使用，進而影響使用效果。

3、針對上述問題。為此，提出一種具有定位功能的aed車輛投放智能盒。

技術實現思路

1、本發明的目的在于提供一種具有定位功能的aed車輛投放智能盒，采用本裝置進行工作，從而解決了現有的aed智能盒在使用時，普遍不具備對內部aed設備進行防護的功能，當車輛行駛過程中可能會造成aed設備震動容易造成設備故障，影響使用，現有的aed智能盒大多不具備恒溫的功能，當車輛行駛的過程中，車體內部的溫度會造成aed設備以及電極片的損壞，影響醫護人員后續的搶救進程，現有的aed智能盒內部的定位機構往往不能夠取下，當定位機構發生故障時不方便快速的進行維修，影響車輛正常的調度使用，進而影響使用效果的問題。

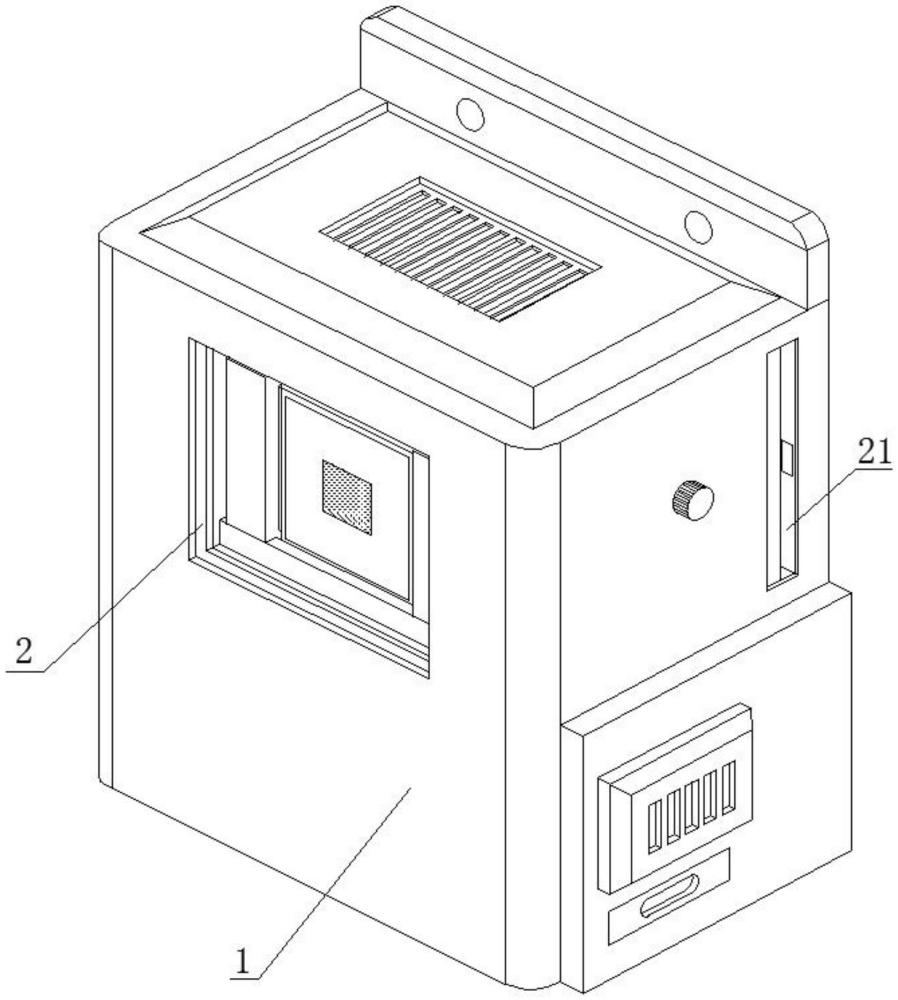

2、為實現上述目的，本發明提供如下技術方案：一種具有定位功能的aed車輛投放智能盒，包括防護盒以及開設在防護盒一側的放置口，所述防護盒的內部固定連接有電動推桿一以及電機一，電動推桿一的輸出端固定連接有放置架，放置架上設置有aed機構，防護盒的內部還設置有保護機構，所述保護機構可對aed機構起到保護作用，所述保護機構包括固定連接在電機一輸出端的傳動塊，防護盒的內部還轉動連接有彈簧桿一，且彈簧桿一設置有兩組，一組所述的彈簧桿一一端固定連接在傳動塊的一側，放置架的內側還滑動連接有橡膠墊，且橡膠墊設置有兩組。

3、優選的，所述放置架的內部轉動連接有轉軸，轉軸的左右兩端均開設有凹口，另一組所述的彈簧桿一的一側固定連接有傘齒輪一，兩組所述的彈簧桿一的另一端均固定連接有凸塊，轉軸與凸塊均由磁鐵所組成，凹口與凸塊相匹配，傘齒輪一的一側嚙合連接有傘齒輪二。

4、采用上述結構的設計，通過凸塊以及轉軸的設置，使得只有當放置架移動至一定位置后，防護門才能夠關閉。

5、優選的，所述傘齒輪二的底部固定連接有螺紋桿一，螺紋桿一的外側螺紋連接有連接塊，連接塊的另一端固定連接有防護門，防護門滑動連接在放置口的內部，橡膠墊的另一側滑動連接有梯形塊。

6、采用上述結構的設計，通過梯形塊的設置，使得橡膠墊的傳動方向發生了改變，推進了工作流程。

7、優選的，所述梯形塊設置有兩組，梯形塊的另一側固定連接有彈簧桿二，彈簧桿二的另一端固定連接在放置架的內部，橡膠墊的另一側還固定連接有彈簧桿三，彈簧桿三的另一端固定連接在放置架的內部。

8、采用上述結構的設計，通過彈簧桿一以及彈簧桿二的設置，使得aed設備受到的沖擊力得到了極大地緩解，避免aed設備受到損壞。

9、優選的，所述防護盒的內部還固定連接有放置箱，放置箱位于放置架的下方，放置箱的頂部開設有通風口，放置箱的內部固定連接有電動推桿二以及電機二，電動推桿二的輸出端固定連接有散熱架。

10、采用上述結構的設計，通過放置箱的設置，使得相關器件能夠放置在放置箱的內部，提高了裝置空間的利用率。

11、優選的，所述放置箱的內部還固定連接有防塵網，防塵網位于放置箱的出風口一側，電機二的輸出端固定連接有往復絲桿，往復絲桿的外側螺紋連接有風扇模塊，風扇模塊滑動連接在通風口的底部。

12、采用上述結構的設計，通過防塵網的設置，使得外界的灰塵不易進入至放置箱的內部，提高了裝置的使用壽命。

13、優選的，所述往復絲桿的另一端固定連接有轉盤，轉盤靠近邊緣的一側轉動連接有連接桿，連接桿的另一端轉動連接有清潔刷，清潔刷滑動連接在防塵網的一側且與防塵網相接觸，放置箱的內部還滑動連接有抽拉盒，抽拉盒與防塵網相匹配。

14、采用上述結構的設計，通過清潔刷以及抽拉盒的設置，使得裝置能夠自動的為防塵網進行清潔，避免出風口堵塞。

15、優選的，所述防護盒的另一側還開設有存放口，以及轉動連接有旋鈕，旋鈕的另一端延伸至防護盒的內部并固定連接有傘齒輪三，傘齒輪三的另一側嚙合連接有傘齒輪四，傘齒輪四的一側固定連接有螺紋桿二。

16、采用上述結構的設計，通過旋鈕的設置，使得打開存放口轉動旋鈕即可，提高了使用時的便捷性。

17、優選的，所述螺紋桿二的外側螺紋連接有擋板，擋板滑動連接在存放口的內部，存放口的內部還設置有定位機構以及頂出彈簧，頂出彈簧的另一端固定連接有頂出塊，定位機構的一側固定連接有l形桿。

18、采用上述結構的設計，通過擋板滑動連接的連接關系，使得擋板的移動軌跡不會出現偏移的情況，提高了穩定性。

19、優選的，所述存放口的內部還固定連接有卡箍，防護盒的內部還滑動連接有轉動桿，轉動桿靠近邊緣的一側固定連接有復位彈簧，復位彈簧的另一端固定連接在防護盒的內部，轉動桿的一端與卡箍相匹配，轉動桿的另一端與擋板相匹配。

20、采用上述結構的設計，通過復位彈簧的設置，使得取下定位機構的過程變得更加方便，提高了工作效率。

21、與現有技術相比，本發明的有益效果如下：

22、1、本技術通過放置架、橡膠墊、防護門以及放置口的設置，實現了能夠對aed設備起到極大地保護的作用，避免其出現損壞的情況，解決了現有的aed智能盒在使用時，普遍不具備對內部aed設備進行防護的功能，當車輛行駛過程中可能會造成aed設備震動容易造成設備故障，影響使用的問題。

23、2、本技術通過電機二、風扇模塊、清潔刷以及散熱架的設置，實現了能夠對防護盒內部的溫度進行調節的作用，避免溫度因素造成aed設備的損壞，解決了現有的aed智能盒大多不具備恒溫的功能，當車輛行駛的過程中，車體內部的溫度會造成aed設備以及電極片的損壞，影響醫護人員后續的搶救進程的問題。

24、3、本技術通過存放口、擋板、復位彈簧以及l形桿的設置，實現了能夠方便的對損壞的定位機構進行更換或者維修的作用，方便了對車輛正常的調度使用，解決了現有的aed智能盒內部的定位機構往往不能夠取下，當定位機構發生故障時不方便快速的進行維修，影響車輛正常的調度使用，進而影響使用效果的問題。
