本技術涉及消音降噪，特別是涉及一種消音進氣結構及汽車座椅按摩控制器。

背景技術：

1、目前，人們越來越注重汽車的駕駛舒適性，而駕駛舒適性在很大程度上取決于座椅部分，現有技術中，為了提高駕駛舒適性，往往是在汽車座椅中加入腰托和按摩功能。而傳統的腰托按摩系統在使用過程中存在噪音大的問題，影響駕駛汽車的舒適性和體驗感。

技術實現思路

1、本實用新型的目的是提供一種消音進氣結構及汽車座椅按摩控制器，以解決上述現有技術存在的問題，降低噪音，提高座椅舒適性。

2、為實現上述目的，本實用新型提供了如下方案：

3、本實用新型提供一種消音進氣結構，包括消音管，所述消音管一體安裝于汽車座椅按摩控制器的下殼內，所述消音管的一端設有用于連接氣泵的進氣口，所述消音管的另一端開口并安裝有封堵元件，所述消音管的側壁上開設有若干用于連接電磁閥的出氣孔，且所述出氣孔靠近所述進氣口設置。

4、優選的，所述進氣口處安裝有一進氣接管，所述進氣接管位于所述消音管外部。

5、優選的，所述消音管在對應所述出氣孔的位置開設有安裝槽，所述出氣孔開設于所述安裝槽內，且所述出氣孔處安裝有一連接彎頭，所述出氣孔的外周設有側翼卡扣，所述側翼卡扣的上端與一上卡槽扣合連接，且所述連接彎頭位于所述側翼卡扣和所述上卡槽之間，所述汽車座椅按摩控制器的上殼下端設有上卡板，所述汽車座椅按摩控制器的下殼上端設有下卡板，所述上卡板和所述下卡板能夠扣合連接于所述側翼卡扣和所述上卡槽外周，并實現所述連接彎頭的固定。

6、優選的，所述連接彎頭的兩端開口處均套設有密封環，其中一個所述密封環的外周接觸所述側翼卡扣的內壁，另外一個所述密封環限位于所述上卡槽的一側。

7、優選的，所述連接彎頭為采用三元乙丙橡膠注塑形成的90°彎頭管。

8、優選的，所述消音管內安裝有若干加強筋，所述加強筋的一端固定于所述消音管的內壁，所述加強筋的另一端向靠近所述封堵元件的方向延伸并與所述封堵元件抵接。

9、優選的，所述封堵元件為橡膠塞，且所述橡膠塞采用三元乙丙橡膠注塑而成，所述汽車座椅按摩控制器的上殼上對應所述橡膠塞的位置安裝有限位板，所述限位板位于所述橡膠塞上遠離所述消音管的一側。

10、優選的，所述橡膠塞在與所述消音管內壁接觸的側壁上設有多圈密封凸起。

11、優選的，所述出氣孔為多個，且多個所述出氣孔沿所述消音管的長度方向依次排列。

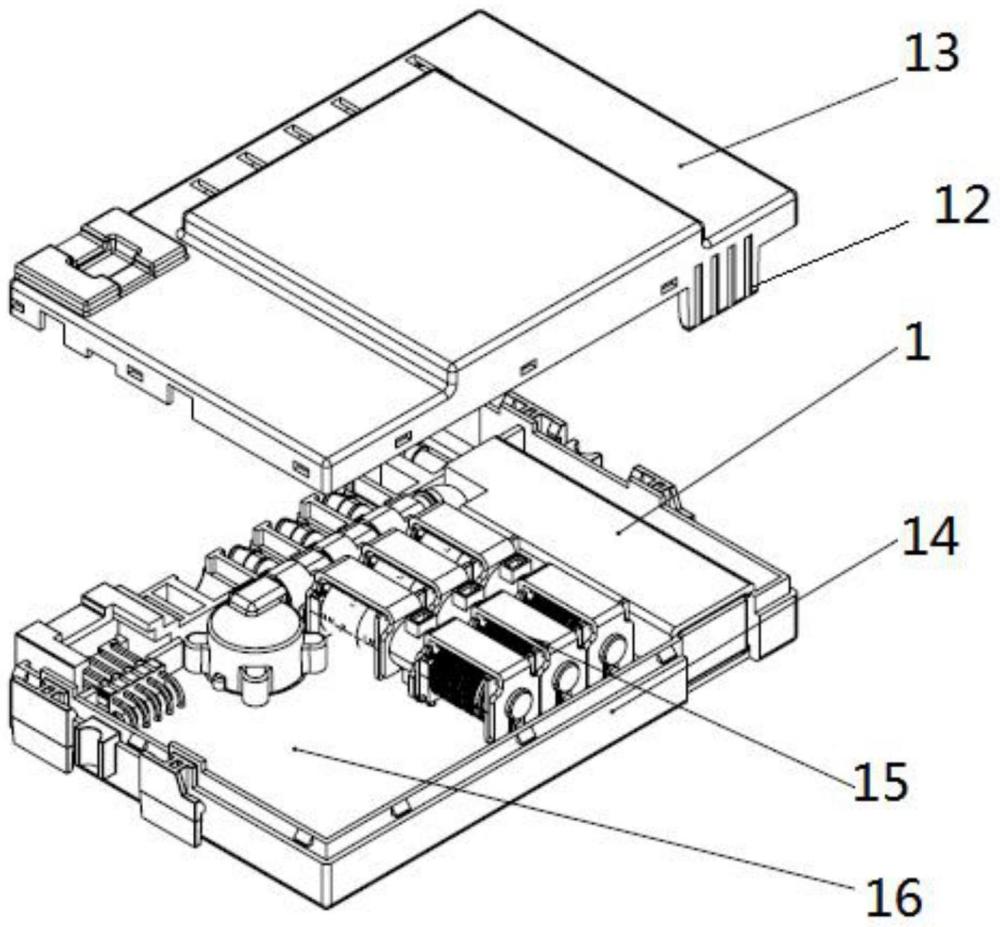

12、本實用新型還提供一種汽車座椅按摩控制器，包括上殼、下殼、電磁閥、電路板和上述技術方案中任一項所述的消音進氣結構，所述電磁閥、所述電路板和所述消音進氣結構均安裝于所述下殼上，且所述上殼扣合連接于所述下殼的上端，所述消音進氣結構的進氣口連接位于所述下殼外部的氣泵，所述消音進氣結構的出氣孔連接所述電磁閥，且所述電磁閥與所述電路板電連接。

13、本實用新型相對于現有技術取得了以下技術效果：

14、本實用新型提供的消音進氣結構及汽車座椅按摩控制器，消音管一體安裝于汽車座椅按摩控制器的下殼內，一體設計能夠降低零件成本，消音管的一端設有用于連接氣泵的進氣口，消音管的另一端開口并安裝有封堵元件，消音管的側壁上開設有若干用于連接電磁閥的出氣孔，且出氣孔靠近進氣口設置，當氣泵通過進氣口向消音管內通入壓縮空氣，由于出氣孔的孔徑較小，而消音管的內腔容積較大，氣體會沿著消音管內腔向消音管的底部擴散，直至撞擊封堵元件后，氣體會返回并與經進氣口進入的氣體融合，然后降低進入氣體的流速，進而降低氣體流動的噪音，然后氣體經出氣孔進入電磁閥，實現氣動產品的腰托按摩功能，且在此過程中，實現消音和進氣的效果，提高駕駛舒適性和體驗感。本實用新型通過上述設計，使得消音管集成于汽車座椅按摩控制器內，整體體積小、安裝方便、結構簡單、可靠性好，成本低。

技術特征：

1.一種消音進氣結構，其特征在于：包括消音管，所述消音管一體安裝于汽車座椅按摩控制器的下殼內，所述消音管的一端設有用于連接氣泵的進氣口，所述消音管的另一端開口并安裝有封堵元件，所述消音管的側壁上開設有若干用于連接電磁閥的出氣孔，且所述出氣孔靠近所述進氣口設置。

2.根據權利要求1所述的消音進氣結構，其特征在于：所述進氣口處安裝有一進氣接管，所述進氣接管位于所述消音管外部。

3.根據權利要求1所述的消音進氣結構，其特征在于：所述消音管在對應所述出氣孔的位置開設有安裝槽，所述出氣孔開設于所述安裝槽內，且所述出氣孔處安裝有一連接彎頭，所述出氣孔的外周設有側翼卡扣，所述側翼卡扣的上端與一上卡槽扣合連接，且所述連接彎頭位于所述側翼卡扣和所述上卡槽之間，所述汽車座椅按摩控制器的上殼下端設有上卡板，所述汽車座椅按摩控制器的下殼上端設有下卡板，所述上卡板和所述下卡板能夠扣合連接于所述側翼卡扣和所述上卡槽外周，并實現所述連接彎頭的固定。

4.根據權利要求3所述的消音進氣結構，其特征在于：所述連接彎頭的兩端開口處均套設有密封環，其中一個所述密封環的外周接觸所述側翼卡扣的內壁，另外一個所述密封環限位于所述上卡槽的一側。

5.根據權利要求3所述的消音進氣結構，其特征在于：所述連接彎頭為采用三元乙丙橡膠注塑形成的90°彎頭管。

6.根據權利要求1所述的消音進氣結構，其特征在于：所述消音管內安裝有若干加強筋，所述加強筋的一端固定于所述消音管的內壁，所述加強筋的另一端向靠近所述封堵元件的方向延伸并與所述封堵元件抵接。

7.根據權利要求1所述的消音進氣結構，其特征在于：所述封堵元件為橡膠塞，且所述橡膠塞采用三元乙丙橡膠注塑而成，所述汽車座椅按摩控制器的上殼上對應所述橡膠塞的位置安裝有限位板，所述限位板位于所述橡膠塞上遠離所述消音管的一側。

8.根據權利要求7所述的消音進氣結構，其特征在于：所述橡膠塞在與所述消音管內壁接觸的側壁上設有多圈密封凸起。

9.根據權利要求1所述的消音進氣結構，其特征在于：所述出氣孔為多個，且多個所述出氣孔沿所述消音管的長度方向依次排列。

10.一種汽車座椅按摩控制器，其特征在于：包括上殼、下殼、電磁閥、電路板和權利要求1-9中任一項所述的消音進氣結構，所述電磁閥、所述電路板和所述消音進氣結構均安裝于所述下殼上，且所述上殼扣合連接于所述下殼的上端，所述消音進氣結構的進氣口連接位于所述下殼外部的氣泵，所述消音進氣結構的出氣孔連接所述電磁閥，且所述電磁閥與所述電路板電連接。

技術總結
本技術公開了一種消音進氣結構及汽車座椅按摩控制器，涉及消音降噪技術領域，包括消音管，消音管一體安裝于汽車座椅按摩控制器的下殼內，消音管的一端設有用于連接氣泵的進氣口，消音管的另一端開口并安裝有封堵元件，消音管的側壁上開設有若干用于連接電磁閥的出氣孔，且出氣孔靠近進氣口設置。本技術噪音小，座椅舒適性好。

技術研發人員：袁建和
受保護的技術使用者：和美汽車零部件青縣有限公司
技術研發日：20240407
技術公布日：2025/4/28
