本發明涉及紡織面料消毒領域，尤其涉及一種紡織品加工用消毒裝置。

背景技術：

1、紡織品消毒的主要目的是減少織物中存在的微生物污染，從而避免交叉污染現象，防止疾病通過紡織品傳播和傳染。這一步驟在紡織品加工中尤為重要，因為它直接關系到最終產品的衛生質量和安全性。特別是對于醫用織物等需要高消毒標準的紡織品，預洗環節被視為進行消毒處理的適宜環節。此時織物上的污垢和微生物尚未被徹底去除，但也沒有經過后續的漂洗和烘干等處理。選擇在預洗環節進行消毒處理，可以確保消毒劑更好地滲透到織物纖維中，達到更徹底的消毒效果。

2、授權公告號為cn213553903u的中國專利文件提出了一種紡織品加工用消毒裝置，包括箱體，所述箱體底部的四周均栓接有支撐腿，所述箱體的左側開設有進料口，所述箱體的左側轉動連接有纏繞筒，所述纏繞筒的表面纏繞有紡織品，所述箱體內腔的左側豎向栓接有輔助輥，所述箱體內腔的右側豎向栓接有與紡織品配合使用的收卷筒。

3、現有技術中，利用高溫熱氣殺滅紡織品上的細菌、病毒和其他微生物是一種常見的消毒手段，消毒效果徹底，能夠殺滅大部分微生物。但熱氣溫度高，消毒過程中高溫熱氣長時間接觸紡織品可能對其造成損傷，如縮水、變形或褪色，但熱氣與紡織品接觸時間不足又會影響消毒的效果。此外，還存在多個消毒結構缺少配合，消毒效率不高的問題。

技術實現思路

1、針對背景技術中存在的問題，提出一種紡織品加工用消毒裝置，實現紡織品通過依次繞接在交替設置的下清洗推料組件和上消毒推料組件上，整體沿s型軌跡抖動/移動，交替的、反復的進行動態消毒。

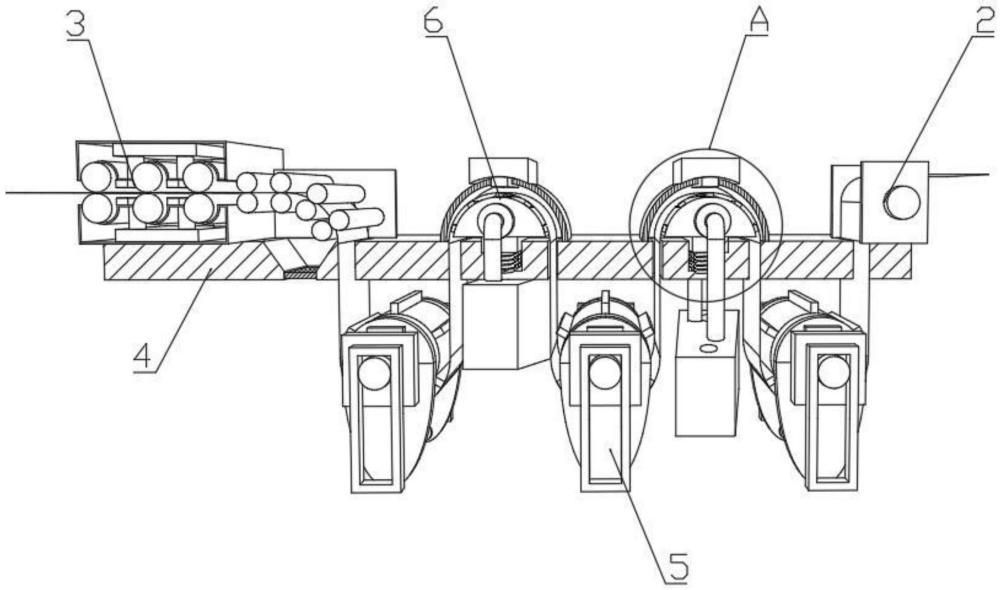

2、本發明提出一種紡織品加工用消毒裝置，包括消毒箱、下清洗推料組件以及上消毒推料組件。隔板將消毒箱分隔為上腔室和下腔室；上腔室兩側開口，以供紡織品進料和出料；下腔室內盛裝清洗液，頂端通過通口連通上腔室；下清洗推料組件位于下腔室內且間隔設置多組，用于帶動浸沒在清洗液中的紡織品上下抖動以及水平移動，紡織品在抖動/移動過程中被摩擦和噴氣、清洗消毒；上消毒推料組件設置在隔板上，且位于相鄰兩組下清洗推料組件之間，紡織品在貫穿上消毒推料組件的過程中被熱氣消毒。

3、紡織品通過依次繞接在交替設置的下清洗推料組件和上消毒推料組件上，整體沿s型軌跡抖動/移動，交替的、反復的進行動態消毒。

4、優選的，下清洗推料組件包括通過驅動結構帶動轉動的軸；軸的兩端套設偏心座，偏心座隨軸的轉動，并利用自重帶動軸做上下移動，軸的中部套設推料輥，推料輥隨軸的轉動，同步旋轉。紡織品繞接在推料輥上。

5、優選的，兩組偏心座凸起的一頭設置相對的噴氣頭，通過氣泵一供氣，鏡像對清洗液噴氣，產生氣泡。

6、優選的，下腔室內設置出氣件；出氣件包括氣泵二和出氣座；出氣座的出氣方向與噴氣頭的出氣方向交錯。

7、優選的，上消毒推料組件包括罩接在相鄰兩組通口外側且可朝外抽風的外罩；外罩內部設置可上下移動同時朝上送熱氣的熱氣座，且與其之間形成連通通口的消毒通道。除潮吸濕器向熱氣座提供干燥空氣，同時回收外罩抽出的潮濕熱氣。

8、優選的，外罩為空心的半圓柱形，弧形側部設置抽風機以及連通抽風機且對消毒通道抽風的抽風座一；抽風機通過抽風管連通除潮吸濕器的回氣端。

9、優選的，熱氣座為半圓柱形，內部設置熱風機，弧形側壁朝上并設置連通熱風機的出風座一，底部設置滑動座；熱風機通過出風管連通除潮吸濕器的出氣端；隔板上設置安裝槽；安裝槽位于相鄰的通口之間，內部設置彈簧和壓力感應器；滑動座上端滑動進出安裝槽的槽口，底端連接彈簧。

10、優選的，上腔室供進料的開口上設置進料件，控制待加工紡織品進入消毒箱。

11、優選的，上腔室供出料的開口上設置出料件；出料件包括前后敞口的干燥箱；干燥箱內部設置加熱輥、出風座二和抽風座二，進料端兩側設置安裝架；兩組安裝架之前設置多組成對的擠壓輥。

12、優選的，消毒步驟如下：

13、s1、紡織品從最外側的通口進入，最內側的通孔繞出，依次繞接在下清洗推料組件和上消毒推料組件上，構成s型結構；

14、s2、偏心座隨軸的轉動，帶動下腔室內紡織品上下移動，上腔室的紡織品也會被同步拉扯，帶動熱氣座上下移動，使得紡織品維持整體的抖動；同時推料輥隨軸轉動，使得紡織品維持整體的移動；

15、s3、紡織品抖動/移動過程中，下腔室內噴氣頭和出氣座交錯出氣，產生氣泡；紡織品在氣泡和摩擦環境下被清洗液清洗消毒；

16、s4、完成一次消毒后，紡織品通過兩組通口繞接在外罩和熱氣座之間，貫穿消毒通道的過程中，除潮吸濕器內的熱氣從出風座一噴出后，穿過紡織品對其消毒；抽風座一將熱氣抽出，返回除潮吸濕器，完成二次消毒；

17、s5、交替重復多次，完成消毒。

18、與現有技術相比，本發明具有如下有益的技術效果：交替設置一下一上的下清洗推料組件和上消毒推料組件，紡織品依次繞接在下清洗推料組件和上消毒推料組件上，進而構成s型的結構。其中下清洗推料組件通過軸轉動，偏心座隨軸的轉動，帶動下腔室內紡織品維持整體的上下抖動，同時推料輥隨軸轉動，使得紡織品維持整體的移動和抖動。下腔室內的紡織品通過抖動、移動被摩擦以及氣泡作用，實現清洗液與紡織品大范圍的接觸，進而保證清洗消毒的效果。上消毒推料組件在外罩和熱氣座之間設置消毒通道，供紡織品在移動過程中，熱氣座的運動軌跡與軸的上下移動聯動，一方面通過上下抖動交替觸發抽風機、熱風機以及除潮吸濕器，使得高溫熱氣快速的穿過紡織品，進行高溫消毒的同時減少高溫熱氣對紡織品的損傷，另一方面又能進一步的強化紡織品的運動，實現動態消毒。最后通過擠壓和加熱，也能達到干燥消毒的目的。通過上述各結構的配合，實現重復的、交替的動態消毒，消毒操作步驟簡單，消毒效果好，效率高。

技術特征：

1.一種紡織品加工用消毒裝置，其特征在于，包括：

2.根據權利要求1所述的紡織品加工用消毒裝置，其特征在于，下清洗推料組件(5)包括通過驅動結構帶動轉動的軸(503)；軸(503)的兩端套設偏心座(505)，偏心座(505)隨軸(503)的轉動，并利用自重帶動軸(503)做上下移動；軸(503)的中部套設推料輥(501)，推料輥(501)隨軸(503)的轉動，同步旋轉；紡織品繞接在推料輥(501)上。

3.根據權利要求2所述的紡織品加工用消毒裝置，其特征在于，兩組偏心座(505)凸起的一頭設置相對的噴氣頭(506)，通過氣泵一(507)供氣，鏡像對清洗液噴氣，產生氣泡。

4.根據權利要求3所述的紡織品加工用消毒裝置，其特征在于，下腔室(101)內設置出氣件(7)；出氣件(7)包括氣泵二(701)和出氣座(702)；

5.根據權利要求4所述的紡織品加工用消毒裝置，其特征在于，上消毒推料組件(6)包括罩接在相鄰兩組通口(401)外側且可朝外抽風的外罩(605)；外罩(605)內部設置可上下移動同時朝上送熱氣的熱氣座(601)，且與其之間形成連通通口(401)的消毒通道；

6.根據權利要求5所述的紡織品加工用消毒裝置，其特征在于，外罩(605)為空心的半圓柱形，弧形側部設置抽風機(606)以及連通抽風機(606)且對消毒通道抽風的抽風座一(607)；抽風機(606)通過抽風管(610)連通除潮吸濕器(609)的回氣端。

7.根據權利要求6所述的紡織品加工用消毒裝置，其特征在于，熱氣座(601)為半圓柱形，內部設置熱風機，弧形側壁朝上并設置連通熱風機的出風座一(604)，底部設置滑動座(602)；熱風機通過出風管(608)連通除潮吸濕器(609)的出氣端；

8.根據權利要求1所述的紡織品加工用消毒裝置，其特征在于，上腔室(102)供進料的開口上設置進料件(2)，控制待加工紡織品進入消毒箱(1)。

9.根據權利要求1所述的紡織品加工用消毒裝置，其特征在于，上腔室(102)供出料的開口上設置出料件(3)；出料件(3)包括前后敞口的干燥箱(301)；干燥箱(301)內部設置加熱輥(305)、出風座二(306)和抽風座二(304)，進料端兩側設置安裝架(302)；兩組安裝架(302)之前設置多組成對的擠壓輥(303)。

10.根據權利要求7所述的紡織品加工用消毒裝置，其特征在于，消毒步驟如下：

技術總結
本發明涉及紡織面料消毒領域，尤其涉及一種紡織品加工用消毒裝置，該裝置包括消毒箱、下清洗推料組件以及上消毒推料組件。下清洗推料組件位于下腔室內且間隔設置多組；上消毒推料組件設置在隔板上，且位于相鄰兩組下清洗推料組件之間。本發明設置紡織品通過依次繞接在交替設置的下清洗推料組件和上消毒推料組件上，整體沿S型軌跡抖動/移動，交替的、反復的進行動態消毒。清洗液和高溫熱氣與紡織品接觸次數多、范圍大，清洗消毒操作同步完成，步驟簡單，消毒效果好，效率高。

技術研發人員：金鑫,文繼兵,陳紅,陳婷婷
受保護的技術使用者：淮南市富華服飾有限公司
技術研發日：
技術公布日：2025/4/24
