本發明涉及超聲臨床診斷和超聲圖像體表標記，具體涉及一種實時標記超聲傳感器空間位姿的方法。

背景技術：

1、為了便于后期的分析與研究，在超聲掃描過程中，操作者通常會記錄超聲圖像相對被掃描物體的方位，以便于未來根據圖像方位快速定位目標區域并進行后續操作(例如，重復掃描檢查、輔助采樣定位等)。同時，超聲圖像的方位信息能夠?qū)Ρ粧呙栉矬w的特定部位進行直觀清楚的描述，為后期的交流提供便利。

2、目前，在超聲檢查中，醫生在保存超聲圖像時會手動記錄體表標記，此操作需要手動調出超聲機中的體標圖庫，該體標圖庫中具有各個檢查部位的標記圖，選擇對應檢查部位的標記圖，然后手動設置并調整此次掃描超聲傳感器的位置及方向。在臨床檢查中，當面對多個病人的眾多超聲圖像時，反復手動記錄調整體表標記的方式會給醫生增加大量負擔，降低臨床檢查的效率。同時，不同的操作者在標注體表標記時會存在人為的差異，會影響超聲體表標記的準確性。

3、基于此，本發明提出一種實時標記超聲傳感器空間位姿的技術，以期減輕醫生臨床檢查時的工作量，同時提高超聲體表標記的準確性。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本發明提供了一種實時標記超聲傳感器空間位姿的方法，至少解決了現有技術中在保存超聲圖像時僅能通過手動記錄體表標記而導致工作量大的問題。

3、(二)技術方案

4、為實現以上目的，本發明通過以下技術方案予以實現：

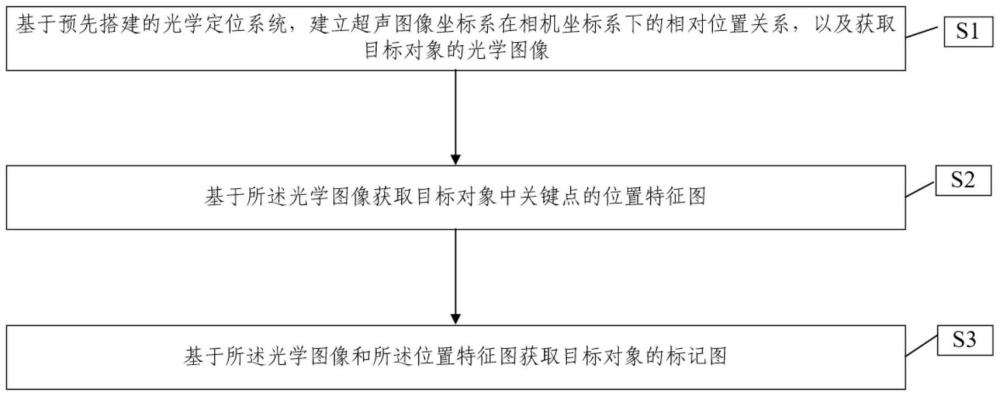

5、第一方面，本申請首先提出一種實時標記超聲傳感器空間位姿的方法，所述方法包括：

6、s1、基于預先搭建的光學定位系統，建立超聲圖像坐標系在相機坐標系下的相對位置關系，以及獲取目標對象的光學圖像；

7、s2、基于所述光學圖像獲取目標對象中關鍵點的位置特征圖；

8、s3、基于所述光學圖像和所述位置特征圖獲取目標對象的標記圖。

9、在一個實施例中，所述s1包括：

10、s11、搭建光學定位系統；所述光學定位系統包括光學跟蹤器、相機和光學標志物；

11、s12、基于所述光學定位系統標定光學標志物坐標系與超聲圖像坐標系之間的相對位置關系；

12、s13、基于所述光學標志物坐標系與超聲圖像坐標系之間的相對位置關系建立超聲圖像坐標系在相機坐標系下的相對位置關系；同時，利用光學相機拍攝目標對象的光學圖像。

13、優選的，光學跟蹤器包括但不限于多目相機、光學相機等。

14、優選的，光學標志物包括但不限于具有漫反射表面的金屬小球、帶有棋盤或點陣的標定板等。

15、更為優選的，光學跟蹤器、相機和光學標志物的組合包括但不限于多目相機和具有漫反射表面的金屬小球、光學相機和帶有棋盤或點陣的標定板等組合形式。

16、在一個實施例中，所述s13包括按照如下公式計算以建立超聲圖像坐標系在相機坐標系下的相對位置關系：

17、rti2c＝rtm2c·rti2m

18、其中，rti2c表示超聲圖像坐標系在相機坐標系下的相對位置關系轉換矩陣；rtm2c表示光學標志物坐標系在相機坐標系下的相對位置關系轉換矩陣；rti2m表示超聲圖像坐標系與光學標志物坐標系之間的相對位置關系轉換矩陣。

19、優選的，使用張正友標定法或小球標定法等方法標定多目相機的內參，再使用雙目定位等方法定位光學標志物；通過n線標定、多平面標定等方法，計算得到超聲圖像坐標系與光學標志物坐標系之間的相對位置關系，即轉換矩陣rti2m。

20、在一個實施例中，所述s2包括：

21、將所述光學圖像輸入預訓練的第一深度學習網絡中以獲取目標對象中關鍵點的位置特征圖。

22、優選的，所述第一深度學習網絡包括hr-net主干網絡和分類模塊。

23、在一個實施例中，所述s3包括：

24、將所述光學圖像和所述位置特征圖輸入預訓練的第二深度學習網絡中以獲取目標對象的標記圖。

25、優選的，所述第二深度學習網絡基于u-net網絡結構，包括特征編碼器和解碼器。

26、更為優選的，所述第二深度學習網絡還包括：

27、在u-net網絡中編碼器前增加一個注意力模塊，所述注意力模塊包括多尺度卷積；

28、所述編碼器部分的卷積使用空洞卷積，且在特定編碼器層設置dropout層。

29、再進一步的一個實施例中，所述方法還包括：

30、s4、在所述標記圖上生成指示標志；所述指示標志包括超聲傳感器位置指示標志和掃描方向指示標志。

31、優選的，所述指示標志為“t”形圖標，“t”形的橫線部分表示超聲傳感器帶標記側。

32、第二方面，本申請還提出了一種實時標記超聲傳感器空間位姿的系統，所述系統包括：

33、位置關系獲取模塊，用于基于預先搭建的光學定位系統，獲取超聲圖像坐標系在相機坐標系下的相對位置關系，

34、光學圖像獲取模塊，用于基于預先搭建的光學定位系統獲取目標對象的光學圖像；

35、位置特征圖獲取模塊，用于基于所述光學圖像獲取目標對象中關鍵點的位置特征圖；

36、標記圖獲取模塊，用于基于所述光學圖像和所述位置特征圖獲取目標對象的標記圖。

37、第三方面，本申請進一步提出了一種電子設備，包括存儲器、處理器及存儲在存儲器上并可在處理器上運行的計算機程序，所述處理器執行所述程序時實現如上述任意一項所述的實時標記超聲傳感器空間位姿的方法的步驟。

38、第四方面，本申請最后提出了一種非暫態計算機可讀存儲介質，其上存儲有計算機程序，該計算機程序被處理器執行時實現如上述任意一項所述的實時標記超聲傳感器空間位姿的方法的步驟。

39、(三)有益效果

40、本發明提供了一種實時標記超聲傳感器空間位姿的方法。與現有技術相比，具備以下有益效果：

41、本發明提出一種實時標記超聲傳感器空間位姿的方法，首先基于預先搭建的光學定位系統，建立超聲圖像坐標系在相機坐標系下的相對位置關系，同時獲取目標對象的光學圖像；然后基于光學圖像獲取目標對象中關鍵點的位置特征圖；最后基于上述光學圖像和位置特征圖獲取目標對象的標記圖。本申請?zhí)岢龅膶?shí)時標記超聲傳感器空間位姿的技術，解決現有技術在保存超聲圖像時僅能通過手動記錄體表標記而導致操作者工作量大、繁瑣的問題，相比于現有技術，可以更加高效、準確標記超聲圖像，方便了后期的分析與研究。

技術特征：

1.一種實時標記超聲傳感器空間位姿的方法，其特征在于，所述方法包括：

2.如權利要求1所述的方法，其特征在于，所述s1包括：

3.如權利要求2所述的方法，其特征在于，所述s13包括按照如下公式計算以建立超聲圖像坐標系在相機坐標系下的相對位置關系：

4.如權利要求1所述的方法，其特征在于，所述s2包括：

5.如權利要求1所述的方法，其特征在于，所述s3包括：

6.如權利要求5所述的方法，其特征在于，所述第二深度學習網絡還包括：

7.如權利要求1所述的方法，其特征在于，所述方法還包括：

8.一種實時標記超聲傳感器空間位姿的系統，其特征在于，所述系統包括：

9.一種電子設備，包括存儲器、處理器及存儲在存儲器上并可在處理器上運行的計算機程序，其特征在于，所述處理器執行所述程序時實現如權利要求1至7中任意一項所述的實時標記超聲傳感器空間位姿的方法的步驟。

10.一種非暫態計算機可讀存儲介質，其上存儲有計算機程序，其特征在于，該計算機程序被處理器執行時實現如權利要求1至7中任一項所述的實時標記超聲傳感器空間位姿的方法的步驟。

技術總結
本發明提供一種實時標記超聲傳感器空間位姿的方法，涉及超聲臨床診斷和超聲圖像體表標記技術領域。本發明提出實時標記超聲傳感器空間位姿的方法，首先基于預先搭建的光學定位系統，建立超聲圖像坐標系在相機坐標系下的相對位置關系，同時獲取目標對象的光學圖像；然后基于光學圖像獲取目標對象中關鍵點的位置特征圖；最后基于上述光學圖像和位置特征圖獲取目標對象的標記圖。本申請?zhí)岢龅膶?shí)時標記超聲傳感器空間位姿的技術，可以更加高效、準確標記超聲圖像，方便了后期的分析與研究。

技術研發人員：金志斌,蔡昀燁,袁杰,張瑋婧,李電迅,趙荻,林玥辰
受保護的技術使用者：南京鼓樓醫院
技術研發日：
技術公布日：2025/4/24
