本發明涉及耳鼻喉科醫療設備，具體為一種耳鼻喉科的鼻腔清洗涂藥裝置。

背景技術：

1、鼻腔沖洗是治療鼻腔、鼻竇疾病的一種常用方法，由于具有良好的療效和耐受性，受到了醫生和患者的歡迎。隨著鼻內鏡的普及，鼻內鏡手術成為耳鼻咽喉科一種常規的手術，而鼻內鏡手術后，如何促進術腔黏膜早日恢復，防止術腔粘連和竇口封閉是i臨床亟待解決的問題，鼻腔沖洗是減輕上述術后并發癥的一個重要措施，因此國內外對鼻腔沖洗進行了深入的研究，本詞條向大家介紹最新研究的進展。

2、現有在對鼻腔進行清洗時，多采用沖洗的方式對鼻腔進行清洗，而現有的沖洗方式多為直接向鼻腔內灌入藥劑，對鼻腔內壁進行沖洗，而現有沖洗的方式對鼻腔進行清洗時，由于需要將藥劑灌入鼻腔內，藥劑中未能溶解的顆粒容易隨著藥劑藥液灌入對患者造成不適反應。

技術實現思路

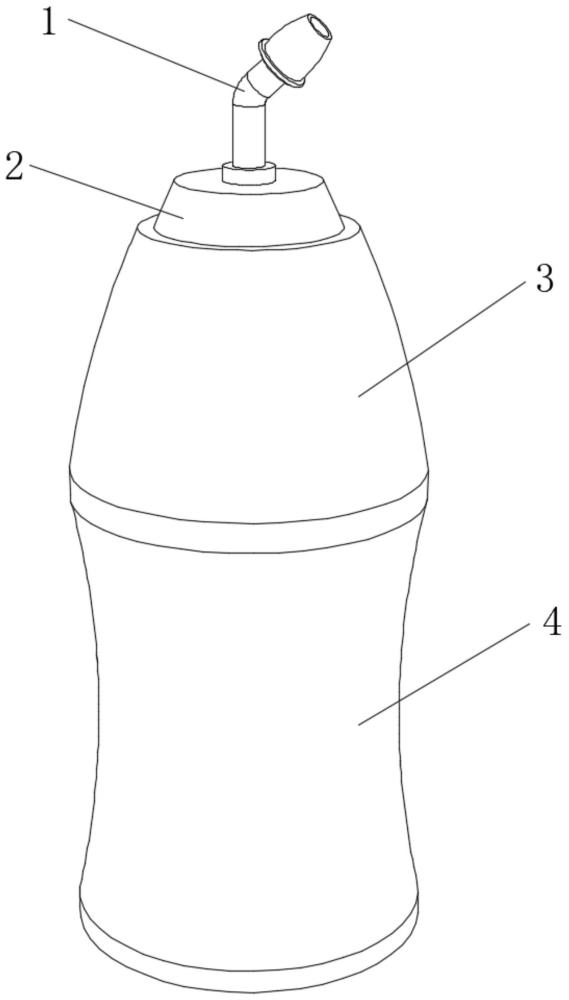

1、為實現以上目的，本發明通過以下技術方案予以實現：一種耳鼻喉科的鼻腔清洗涂藥裝置，包括藥劑筒，該藥劑筒用于藥液儲存，所述藥劑筒的頂部固定安裝有外罩，所述外罩的頂部固定安裝有圓座，所述圓座的頂端固定安裝有橡膠塞；

2、晃動擺架，該晃動擺架用于藥液防沉淀攪動；

3、過濾導件，該過濾導件用于藥液顆粒過濾并對流出的藥液進行導流，所述晃動擺架的表面轉動安裝有轉軸；

4、導液撐架，該導液撐架用于藥液送料輸送；

5、所述導液撐架固定安裝在藥劑筒的腔體底部，所述轉軸固定安裝在藥劑筒的頂部兩側，所述過濾導件通過轉軸活動安裝在藥劑筒的腔體內部，所述晃動擺架固定安裝在過濾導件的底部，且所述晃動擺架與藥劑筒活動適配；醫護人員在對患者鼻腔進行清洗涂藥前，將藥劑通過導液撐架注入藥劑筒的腔體內部，而后將橡膠塞插入患者鼻腔內，此時藥劑筒底部朝上，在藥劑筒調整晃動時過濾導件帶動晃動擺架在藥劑筒內擺動，此時藥劑筒內的藥劑順著過濾導件過濾后向外罩內流動，并順著外罩向橡膠塞內輸送，使得藥劑通過橡膠塞注入患者鼻腔內。

6、其中，所述過濾導件包括定位環，所述定位環的頂部固定安裝有過濾罩，所述過濾罩的頂端固定安裝有定位座，所述定位座的頂部固定安裝有擺動撥件。醫護人員將調整藥劑筒的位置角度，使橡膠塞插入患者鼻腔內藥劑筒底部朝上，此時藥劑筒內的藥劑順著藥劑筒的傾斜角度向過濾罩內流動，并從過濾罩表面開設的濾孔中流動至外罩的腔體內，過濾罩表面濾孔開設較為密集，以對藥劑溶液中未能溶解的顆粒進行過濾，以避免對患者鼻腔進行清洗時顆粒異物進入鼻腔內對患者造成不適。

7、優選的，所述定位環的外表面兩側與轉軸轉動適配，所述定位環通過轉軸轉動安裝在藥劑筒的頂部兩側，所述擺動撥件活動安裝在外罩的腔體內部。醫護人員調整藥劑筒角度時，定位環帶動過濾罩、擺動撥件與晃動擺架在轉軸表面轉動，使得過濾罩貼合外罩內壁搖擺，以避免篩出的顆粒將過濾罩堵住。

8、優選的，所述擺動撥件包括分段環，所述分段環的表面固定安裝有貼合墊，所述貼合墊固定安裝在定位座的外表面，所述貼合墊與分段環的外表面套設有彎弧片。

9、優選的，所述彎弧片的外表面固定安裝有導流片，所述彎弧片與導流片滑動適配在分段環表面，所述導流片活動安裝在外罩的腔體內部。多組導流片在藥劑進入外罩內前處于聚攏狀態，藥劑受到過濾后進入外罩的腔體內，此時藥劑順著傾斜設置的外罩向橡膠塞內流動輸送，導流片根據藥劑筒傾斜角度在分段環表面滑動位移，以使導流片處于展開狀態，對藥劑進行引流，加快藥劑流動速度。

10、優選的，所述導液撐架包括蓋板，所述蓋板的軸心處固定安裝有圓片，所述圓片的表面的頂部中間處固定安裝有銜接管，所述銜接管的表面固定安裝有導流管，所述圓片的外表面兩側固定安裝有支撐板。

11、優選的，所述支撐板設置有兩個，兩個所述支撐板的外表面均固定安裝有傾斜板，所述傾斜板的頂部固定安裝有支撐片。醫護人員將藥劑通過圓片注入銜接管內，并通過導流管進入藥劑筒的腔體內部，支撐片支撐在藥劑筒的內壁，以對藥劑筒進行加固支撐，避免藥劑筒受到外力碰撞時藥劑筒產生變形將藥劑擠出。

12、優選的，所述支撐片的卡設在藥劑筒的腔體內壁，所述蓋板固定安裝在藥劑筒的底部中間處，所述導流管通過銜接管與圓片相連通。

13、優選的，所述晃動擺架包括貼合環，所述貼合環的外表面兩側固定安裝有撥動條，所述貼合環的底部固定安裝有彎架，所述彎架的設置有四個，四個所述彎架呈圓周狀分布在貼合環的底部，所述彎架的相對面之間固定安裝有中位環。

14、優選的，所述中位環的外表面兩側分別固定安裝有彎折條，所述彎折條遠離中位環一側的表面與貼合環固定連接，所述彎折條的外表面兩側固定安裝有柔性條。

15、優選的，所述柔性條的外表面固定安裝有連接桿，所述連接桿的兩端分別與中位環和貼合環固定連接，所述貼合環固定安裝在定位環的底部，所述彎折條、柔性條與連接桿通過貼合環延伸至過濾罩的內部。醫護人員將藥劑注入藥劑筒內并調整藥劑筒角度時定位環在轉軸表面轉動，使得定位環帶動過濾罩底部設置的貼合環在藥劑筒的腔體內擺動，此時撥動條左右擺動使得藥劑在藥劑筒內晃動混合，以提高藥劑流動性，彎折條與兩側設置的柔性條受到藥劑流動沖擊產生形變，使得柔性條在過濾罩上方處于活動狀態，以免藥劑穿過過濾罩內時藥劑流動性差，過濾出的顆粒卡在濾孔內，導致過濾罩堵塞，影響藥劑流通。

16、本發明提供了一種耳鼻喉科的鼻腔清洗涂藥裝置。具備以下有益效果：

17、一、該耳鼻喉科的鼻腔清洗涂藥裝置，通過醫護人員將調整藥劑筒的位置角度，使橡膠塞插入患者鼻腔內藥劑筒底部朝上，此時藥劑筒內的藥劑順著藥劑筒的傾斜角度向過濾罩內流動，并從過濾罩表面開設的濾孔中流動至外罩的腔體內，過濾罩表面的濾孔開設較為密集，以對藥劑溶液中未能溶解的顆粒進行過濾，以避免對患者鼻腔進行清洗時顆粒異物進入鼻腔內對患者造成不適。

18、二、該耳鼻喉科的鼻腔清洗涂藥裝置，通過醫護人員調整藥劑筒角度時，定位環帶動過濾罩、擺動撥件與晃動擺架在轉軸表面轉動，使得過濾罩貼合外罩內壁搖擺，以避免篩出的顆粒將過濾罩堵住。

19、三、該耳鼻喉科的鼻腔清洗涂藥裝置，通過多組導流片在藥劑進入外罩內前處于聚攏狀態，藥劑受到過濾后進入外罩的腔體內，此時藥劑順著傾斜設置的外罩向橡膠塞內流動輸送，導流片根據藥劑筒傾斜角度在分段環表面滑動位移，以使導流片處于展開狀態，對藥劑進行引流，加快藥劑流動速度。

20、四、該耳鼻喉科的鼻腔清洗涂藥裝置，通過醫護人員將藥劑通過圓片注入銜接管內，并通過導流管進入藥劑筒的腔體內部，支撐片支撐在藥劑筒的內壁，以對藥劑筒進行加固支撐，避免藥劑筒受到外力碰撞時藥劑筒產生變形將藥劑擠出。

21、五、該耳鼻喉科的鼻腔清洗涂藥裝置，通過醫護人員將藥劑注入藥劑筒內并調整藥劑筒角度時定位環在轉軸表面轉動，使得定位環帶動過濾罩底部設置的貼合環在藥劑筒的腔體內擺動，此時撥動條左右擺動使得藥劑在藥劑筒內晃動混合，以提高藥劑流動性，彎折條與兩側設置的柔性條受到藥劑流動沖擊產生形變，使得柔性條在過濾罩上方處于活動狀態，以免藥劑穿過過濾罩內時藥劑流動性差，過濾出的顆粒卡在濾孔內，導致過濾罩堵塞，影響藥劑流通。
