本發明涉及管型吻合器導引保護套組件，屬于醫療器械。

背景技術：

1、現有技術中的管型吻合器廣泛用于開放性手術中的食管、胃、腸道縫合操作。其工作原理類似訂書機，通過擊入兩排交錯的吻合釘實現縫合。但現有技術的管型吻合器存在的主要缺點是：目前市面上沒有適配管型吻合器的穿刺器(手術通道類產品)，導致管型吻合器經過輔助切口時密閉性被破壞，沒有適合內窺鏡觀察的空間，因此，管型吻合器行吻合時只能在開放體外進行，無法在腹腔內腔鏡下進行操作且無法在腔鏡下觀察吻合口組織吻合是否良好；這一問題限制了管型吻合器在內窺鏡手術中的使用范圍，影響了手術的效率和效果；此外，吻合手術完成后，需要先縫合操作口，才能保證腹腔氣腹壓力維持密封。

技術實現思路

1、本發明的目的是：本發明旨在解決現有技術中管型吻合器存在的缺陷，開發一種可以在腔鏡下使用的管型吻合器導引保護套組件，保證在腹腔鏡手術中對組織的吻合操作更加安全和高效。

2、為了實現上述目的，本發明提供一種管型吻合器導引保護套組件，所述管型吻合器的頭部設有中心桿，所述組件包括切口保護套、導引頭和密封蓋；其中：

3、所述切口保護套包括管狀薄膜，所述管狀薄膜的一端設有用于與密封蓋過盈配合形成卡接和密封的外卡環，另一端設有用于卡在手術切口下方的內卡環，兩端均為喇叭口狀；

4、所述導引頭包括較窄的前段、縮窄的中段和較寬的后段，所述前段和后段均為圓錐形且前段較后段窄，所述前段具有圓弧形頭端，所述中段具有圓柱形管腔，所述導引頭后段上設有用于與管型吻合器的中心桿插接的縱向孔道；

5、所述密封蓋為圓柱形瓶蓋結構，其圓形表面上設有不同尺寸的開孔(用以形成器械通道)，所述不同尺寸的開孔包括用于導引頭通過并與導引頭形成密封的大開孔以及用于不同尺寸的器械(此器械的尺寸一般小于管型吻合器)通過并形成密封的小開孔；所述密封蓋的直徑被配置為能夠與切口保護套外卡環過盈配合形成卡接和密封。

6、優選地，所述導引頭設有錐形殼體，所述錐形殼體包括較窄的前段、縮窄的中段和較寬的后段，所述錐形殼體后段內設有彈性填充體，所述彈性填充體上設有用于與所述中心桿插接的縱向孔道。

7、優選地，所述密封蓋的材質為醫用硅膠，所述導引頭中段的直徑略大于密封蓋大開孔的直徑，由于硅膠具有彈性，因此，導引頭中段和后段均能與大開孔形成密封。

8、優選地，所述小開孔上分別設有環繞于小開孔內周的環形瓣膜和用于啟閉小開孔(所形成的器械通道)的十字瓣膜。

9、優選地，所述管狀薄膜的材質為聚氨酯。

10、優選地，所述彈性填充體的材質為醫用硅膠或醫用橡膠。

11、優選地，所述錐形殼體的材質為硬質塑料。

12、與現有技術相比，本發明的有益效果在于：

13、(1)本發明根據腔鏡手術中操作的復雜性與氣密性要求，通過導引頭組件和密封結構的設計，使得吻合器能夠在腹腔鏡下安全操作，減少組織損傷和手術時間；圓形吻合器頭部扁平(圖1)，很難順利通過保護套，本發明通過導引頭與吻合器的配合，吻合器能夠順利通過切口保護套進行吻合操作；

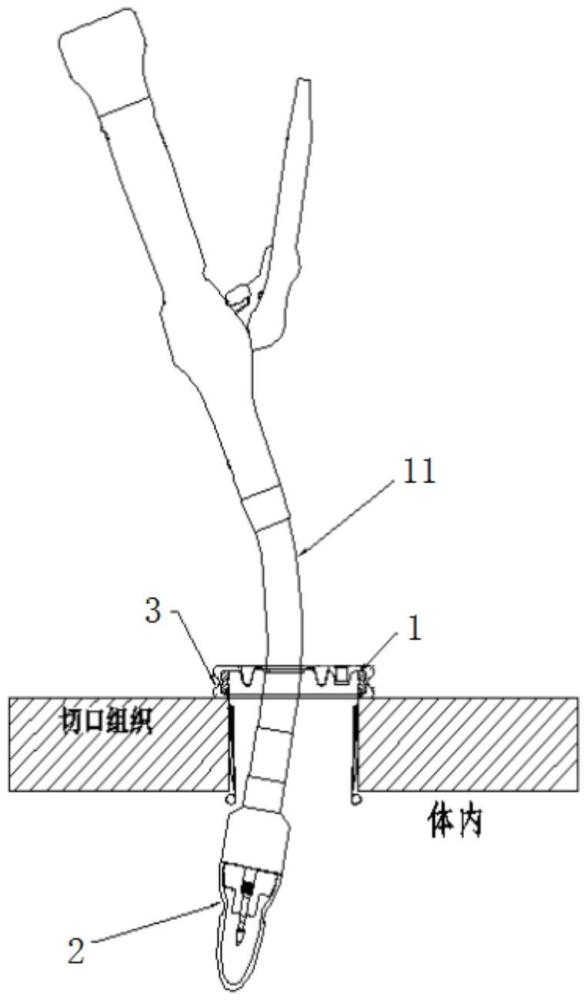

14、(2)本發明設計的管型吻合器輔助配件，管吻導引頭起到導向作用，方便管型吻合器順利通過保護套密封蓋，腔鏡下進行切口組織吻合；在腹腔內進行手術操作(圖9)，不需要分離太大過多組織，減少手術時間；腸胃手術過程可以在體內密閉空間，手術更安全，該保護套組件可以做為密封堵頭(圖10)，保證腹腔內的密封，從而使手術更方便，節約切換縫合時間。

技術特征：

1.一種管型吻合器導引保護套組件，所述管型吻合器的頭部設有中心桿，其特征在于，所述組件包括切口保護套、導引頭和密封蓋；其中：

2.如權利要求1所述的管型吻合器導引保護套組件，其特征在于，所述導引頭設有錐形殼體，所述錐形殼體包括較窄的前段、縮窄的中段和較寬的后段，所述錐形殼體后段內設有彈性填充體，所述彈性填充體上設有用于與所述中心桿插接的縱向孔道。

3.如權利要求1所述的管型吻合器導引保護套組件，其特征在于，所述密封蓋的材質為醫用硅膠，所述導引頭中段的直徑略大于密封蓋大開孔的直徑。

4.如權利要求1所述的管型吻合器導引保護套組件，其特征在于，所述小開孔上分別設有環繞于小開孔內周的環形瓣膜和用于啟閉小開孔的十字瓣膜。

5.如權利要求1～4中任意一項所述的管型吻合器導引保護套組件，其特征在于，所述管狀薄膜的材質為聚氨酯。

6.如權利要求2所述的管型吻合器導引保護套組件，其特征在于，所述彈性填充體的材質為醫用硅膠或醫用橡膠。

7.如權利要求2所述的管型吻合器導引保護套組件，其特征在于，所述錐形殼體的材質為硬質塑料。

技術總結
本發明公開了一種管型吻合器導引保護套組件。該導引保護套組件包括切口保護套、導引頭和密封蓋；所述切口保護套為設有內、外開環和管狀薄膜的雙喇叭口結構；所述導引頭整體為弧形設計的錐形結構，所述錐形結構上設有用于與管型吻合器的中心桿插接的縱向孔道；所述密封蓋能夠與切口保護套外卡環過盈配合，起到密封作用；所述密封蓋上設有不同尺寸的用于管型吻合器或其他手術器械通過并能與其形成密封的開孔。本發明根據腔鏡手術中操作的復雜性與氣密性要求，通過導引頭組件和密封結構的設計，使得吻合器能夠在腹腔鏡下安全操作，減少組織損傷和手術時間；該保護套組件可以做為密封堵頭，保證腹腔內的密封，從而使手術更方便，節約切換縫合時間。

技術研發人員：汪學非,李豪杰,曾凌霄,易拓,束平,周鵬,林志雄,莫易凡,林聰杰,蘇占明,邱木旺,林龍杰
受保護的技術使用者：復旦大學附屬中山醫院
技術研發日：
技術公布日：2025/4/24
