本技術涉及伸縮臂，特別涉及一種移動dr的伸縮臂結構。

背景技術：

1、移動dr是指移動式x射線攝影系統，其中，伸縮臂是指連接機頭組件和立柱的可以伸縮的橫臂。

2、目前市場上移動dr的伸縮臂結構存在以下問題：1、結構比較臃腫繁瑣；2、空間利用率較低；3、軸承或者型材強度問題導致其性能不佳；4、走線大多裸露在外面，影響美觀；針對以上問題，提出了一種結構更為簡單，布局更加緊湊，可以內部走線的移動dr的伸縮臂結構。

技術實現思路

1、本申請的目的在于提供一種移動dr的伸縮臂結構。

2、為實現上述目的，本申請?zhí)峁┤缦录夹g方案：移動dr的伸縮臂結構，包括由外向內依次布置的外筒組件、中筒組件和內筒組件，所述外筒組件的外筒、中筒組件的中筒和內筒組件的內筒之間具有同步聯動機構，其特征在于，所述外筒內的上側、左右側均具有凹型導槽部一，所述左右側的凹型導槽部一處具有加強筋，所述加強筋上開設有可走線的避空孔；所述中筒外的上側、左右側均安裝有與凹型導槽部一相配合的軸承組一，所述中筒內的上側安裝有吸鐵導軌，所述中筒內的左右側均具有凹型導槽部二；所述內筒外的上側安裝有與吸鐵導軌相配合的制動吸鐵組件，所述內筒外的左右側均安裝有與凹型導槽部二相配合的軸承組二，所述內筒外的上側安裝有與吸鐵導軌相配合的軸承組三。

3、所述內筒上安裝有緩沖墊。

4、所述內筒上還安裝有永磁吸鐵。

5、所述凹型導槽部一處插設有輔助插條一，所述凹型導槽部二處插設有輔助插條二。

6、所述軸承組一包括至少兩個同心軸承一和至少兩個偏心軸承一，所述偏心軸承一布置在同心軸承一之間。

7、所述軸承組二包括至少兩個同心軸承二和至少兩個偏心軸承二，所述偏心軸承二布置在同心軸承二之間。

8、所述軸承組三包括至少兩個同心軸承三和至少兩個偏心軸承三，所述同心軸承三布置在制動吸鐵組件一側，所述偏心軸承三布置在制動吸鐵組件另一側。

9、所述輔助插條一和輔助插條二均為鏡面不銹鋼插條。

10、綜上，本實用新型的技術效果和優點：

11、1、結構更加的簡潔；

12、2、布局更加的緊湊合理；

13、3、性能更加穩定；

14、4、走線更加美觀。

技術特征：

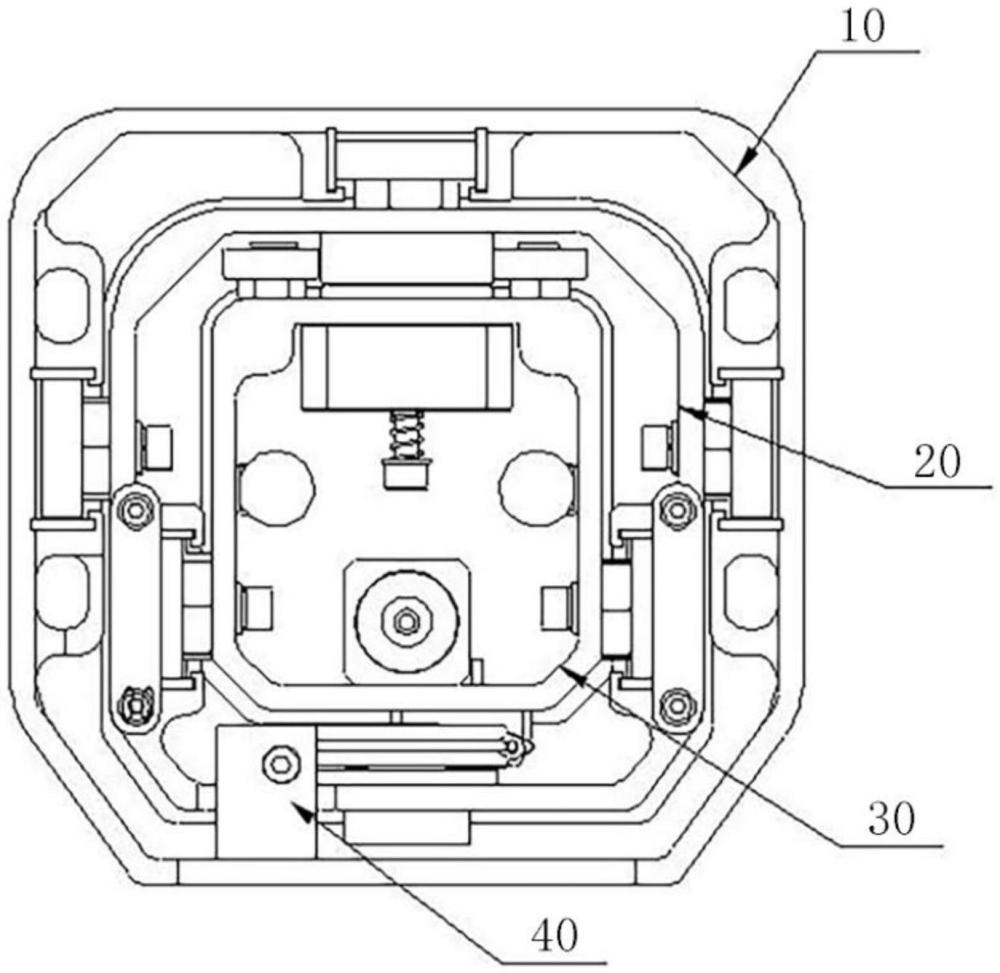

1.移動dr的伸縮臂結構，包括由外向內依次布置的外筒組件(10)、中筒組件(20)和內筒組件(30)，所述外筒組件(10)的外筒(11)、中筒組件(20)的中筒(21)和內筒組件(30)的內筒(31)之間具有同步聯動機構(40)，其特征在于，所述外筒(11)內的上側、左右側均具有凹型導槽部一(12)，所述左右側的凹型導槽部一(12)處具有加強筋(14)，所述加強筋(14)上開設有可走線的避空孔；所述中筒(21)外的上側、左右側均安裝有與凹型導槽部一(12)相配合的軸承組一，所述中筒(21)內的上側安裝有吸鐵導軌(24)，所述中筒(21)內的左右側均具有凹型導槽部二(25)；所述內筒(31)外的上側安裝有與吸鐵導軌(24)相配合的制動吸鐵組件(33)，所述內筒(31)外的左右側均安裝有與凹型導槽部二(25)相配合的軸承組二，所述內筒(31)外的上側安裝有與吸鐵導軌(24)相配合的軸承組三。

2.根據權利要求1所述的移動dr的伸縮臂結構，其特征在于，所述內筒(31)上安裝有緩沖墊(34)。

3.根據權利要求1所述的移動dr的伸縮臂結構，其特征在于，所述內筒(31)上還安裝有永磁吸鐵(35)。

4.根據權利要求1所述的移動dr的伸縮臂結構，其特征在于，所述凹型導槽部一(12)處插設有輔助插條一(13)，所述凹型導槽部二(25)處插設有輔助插條二(26)。

5.根據權利要求1所述的移動dr的伸縮臂結構，其特征在于，所述軸承組一包括至少兩個同心軸承一(22)和至少兩個偏心軸承一(23)，所述偏心軸承一(23)布置在同心軸承一(22)之間。

6.根據權利要求1所述的移動dr的伸縮臂結構，其特征在于，所述軸承組二包括至少兩個同心軸承二(38)和至少兩個偏心軸承二(32)，所述偏心軸承二(32)布置在同心軸承二(38)之間。

7.根據權利要求1所述的移動dr的伸縮臂結構，其特征在于，所述軸承組三包括至少兩個同心軸承三(37)和至少兩個偏心軸承三(36)，所述同心軸承三(37)布置在制動吸鐵組件(33)一側，所述偏心軸承三(36)布置在制動吸鐵組件(33)另一側。

8.根據權利要求4所述的移動dr的伸縮臂結構，其特征在于，所述輔助插條一(13)和輔助插條二(26)均為鏡面不銹鋼插條。

技術總結
本技術公開了一種移動DR的伸縮臂結構，包括由外向內依次布置的外筒組件、中筒組件和內筒組件，所述外筒組件的外筒、中筒組件的中筒和內筒組件的內筒之間具有同步聯動機構，其特征在于，所述外筒內的上側、左右側均具有凹型導槽部一，所述左右側的凹型導槽部一處具有加強筋，所述加強筋上開設有可走線的避空孔；所述中筒外的上側、左右側均安裝有與凹型導槽部一相配合的軸承組一，所述中筒內的上側安裝有吸鐵導軌，所述中筒內的左右側均具有凹型導槽部二；所述內筒外的上側安裝有與吸鐵導軌相配合的制動吸鐵組件，所述內筒外的左右側均安裝有與凹型導槽部二相配合的軸承組二，所述內筒外的上側安裝有與吸鐵導軌相配合的軸承組三。

技術研發人員：彭沖,高松,孫成,王俊德
受保護的技術使用者：奕安醫療科技（海寧）有限公司
技術研發日：20240715
技術公布日：2025/4/24
