本發明涉及引流管固定領域，具體為一種用于固定引流管的多功能固定帶。

背景技術：

1、隨著現代醫學技術的發展和患者護理需求的不斷提升，特別是在重癥監護、外科手術后的恢復期、以及一些長期臥床的患者中，引流管的使用變得越來越普遍。引流管主要用于將患者體內積聚的液體(如膿液、血液、胸腔積液等)引流到外部，幫助減輕患者的癥狀，并促進傷口愈合。然而，在使用引流管時，如何確保引流管的穩定性、有效性和安全性，成為了臨床護理中的一項挑戰。

2、引流管固定帶的作用主要是確保引流管在患者體內或體外的穩定性和安全性，避免因外力或患者活動而導致引流管脫落、移位或受損。現有技術中的引流管固定帶包括如下：

3、1)公開號cn221411966u公布了一種vsd引流管固定帶，在該技術申請中，包括安裝座，所述安裝座的側面固定連接有固定帶本體，所述固定帶本體的下部固定連接有防滑槽，所述固定帶本體的側面活動套接有第一安裝接頭，所述第一安裝接頭的一側固定連接有伸縮帶，另一側所述固定帶本體的另一側安裝有第二安裝接頭，所述第一安裝接頭的下部固定連接有第一魔術貼。該vsd引流管固定帶，通過引流管夾持在第一引流管限位帶和第二引流管限位帶之間后，第一引流管限位帶和第二引流管限位帶可帶動引流管的位置進行夾持限定處理，同時引流管安裝座在安裝座上部的角度可進行調控，引流管安裝座帶動夾持后的引流管的角度進行調控。

4、2)公開號cn117482357a公布了一種腰椎手術后用的引流管固定帶，在該技術申請中，包括安裝帶、連接機構和限位機構；安裝帶：外弧面的后側設置有固定座，固定座上端的左右兩側均設置有通孔，固定座頂壁的中部設置有導向滑槽，安裝帶的左右兩端均設置有連接帶，連接帶的前端均設置有松緊帶；連接機構：其設置于松緊帶的前端；限位機構：其設置于固定座的內部，限位機構與導向滑槽的內壁滑動連接，所述連接機構包括卡槽和連接板，所述卡槽設置于右側的松緊帶的前端，該腰椎手術后用的引流管固定帶，節約材料的同時操作也比較便捷，代替傳統的通過膠布進行固定的發生，解決了膠布印痕跡不方便清理的問題，也能夠防止在使用的過程中因引流管脫落而造成感染。

5、3)cn214969740u公布了一種用于固定引流管和引流袋的固定帶，在該技術申請中，包括固定帶，所述固定帶外表面的兩側設有能夠連接在一起的魔術貼a，所述固定帶遠離與皮膚貼合的端面上下等距設有多個相互交叉設置的引流管固定條，所述引流管固定條的一端與固定帶固定連接，所述引流管固定條的另一端通過魔術貼b與固定帶遠離皮膚的端面連接在一起，固定帶通過魔術貼a，能夠固定在使用者的腰部或者四肢，固定帶為彈性固定帶，可適合不同體型的患者使用，通過交叉設置的引流管固定條，能夠對引流管進行位置固定，使引流管能夠穩定的固定在固定帶上，防止引流管脫離。

6、上述現有引流管固定裝置主要存在以下問題：

7、1、引流管固定不牢：現有的引流管固定方法通常依賴于簡單的綁帶或夾具，這些固定方式雖然能夠提供基本的固定效果，但缺乏靈活性，可能會導致引流管位置發生變化，甚至脫落或移位。如果引流管脫落或移位，可能導致液體無法順利排出，或者發生反向流動，給患者帶來嚴重的健康風險。

8、2、無法實時監控引流管工作狀態：現有的引流管固定裝置無法對引流管的工作狀態進行實時監控，護理人員只能依賴經驗判斷引流效果。而實際情況中，可能出現引流管堵塞、管道泄漏、流速異常等問題，這些問題可能難以及時發現，導致延誤治療。特別是在液體引流過程中，流速過慢可能意味著引流管堵塞，流速過快則可能表示液體過多，而液體顏色的變化也可以是評估傷口愈合、感染的指示，然而現有的固定裝置無法對這些參數進行有效監測。

9、3、設備無法提供有效的約束力：在一些情況下，引流管需要在患者體內或體外保持穩定的位置，尤其是當患者進行活動或移動時，現有固定裝置容易因外力拉扯而導致固定不牢。過于松散的固定方式可能導致引流管脫落，固定過緊則可能對患者造成不適或傷害。

10、4、清潔與消毒困難：現有的引流管固定裝置通常結構復雜，且與引流管直接接觸，容易滋生細菌和病菌，增加交叉感染的風險。此外，裝置的清潔和消毒不方便，容易留下死角，導致衛生隱患。

11、因此，如何在引流管的固定過程中同時滿足穩定性、有效性、監控功能和衛生要求，成為了當前技術中的一個重要問題。

技術實現思路

1、本發明的目的在于提供一種用于固定引流管的多功能固定帶，通過多種功能創新設計，如氣囊柱約束、傳感器實時監控、靈活調節等功能，大大提高了引流管固定的穩定性與安全性。同時，增強的監測和數據記錄功能，使得護理人員能夠及時發現潛在問題，避免了傳統技術中存在的缺陷，從而提高了患者護理質量，確保了更好的治療效果和患者安全。

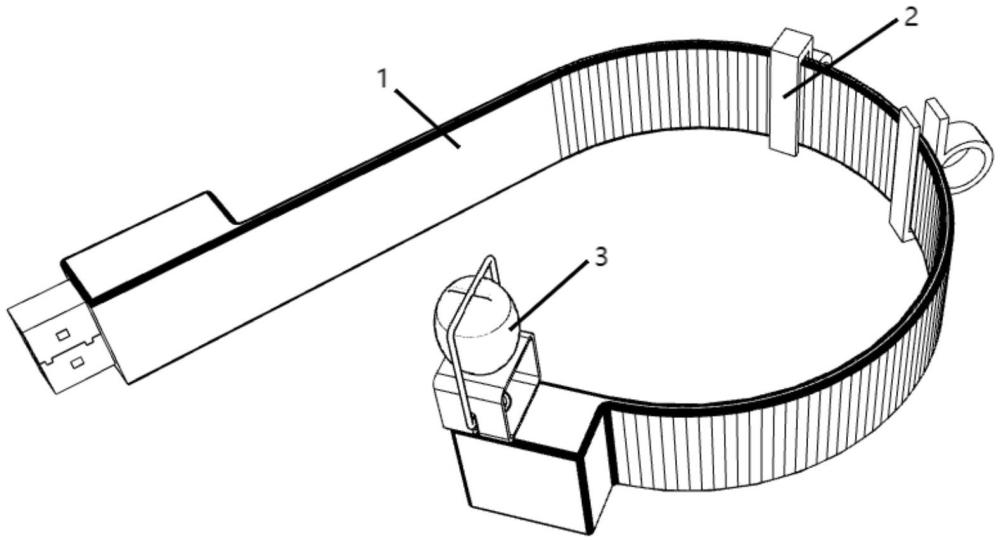

2、為實現上述目的，本發明提供如下技術方案：一種用于固定引流管的多功能固定帶，包括固定帶組件與引流管約束組件，其中固定帶組件呈環圈設置并固定在用戶身體或床頭架上，固定帶組件包括一前、后端活動連接的帶體，其中帶體包括彈性伸縮帶以及一體連接于彈性伸縮帶前、后兩端的連接帶，彈性伸縮帶外側設有多個出氣口，兩連接帶前端分別設置存儲器、防護罩，存儲器前端的數據插口與防護罩連接；引流管約束組件設有多個且其沿彈性伸縮帶長度方向間隔設置，每一引流管約束組件均包括夾扣與管夾，夾扣、管夾呈上、下一體連接，夾扣夾固于彈性伸縮帶上，管夾呈與引流管配合的圓形狀。

3、優選的，存儲器為usb數據存儲器。固定帶組件的作用是確保引流管在患者體內或體外的位置穩定，避免因外力拉扯或移動導致引流管脫落或位移，根據引流管的位置和患者的情況，固定帶組件的約束位置可能會有所不同，大致分為以下幾種：固定在胸部或腹部等區域、固定在手臂或腿部、固定在醫療床架上，具體使用時，利用彈性伸縮帶的伸縮功能使整個固定帶組件呈展開狀態，配合存儲器、防護罩的端頭連接，能使固定帶固定在用戶身體或床架上。

4、優選的，管夾內側設有用于監測引流管參數的傳感器模組以及用于約束引流管的氣囊柱，傳感器模組為光纖流速傳感器、視覺傳感器等，傳感器通過主控芯片與存儲器連接。傳感器將引流管的監測數據，包括流速、流量、液體顏色等參數存儲至存儲器，可定期讀取監測數據，無需構建龐大的傳感器實時通訊網絡，并且耗電量較小。引流管約束組件能起到約束引流管以及對引流管中是否有液體流出、液體流速、流量以及液體的顏色等數據進行檢測，其中流速、流量監測可以幫助判斷引流管是否有效地排出體內積液，如果流速過慢或無流動，可能意味著引流管出現了堵塞或不通暢，反之，流速過快可能表示引流液量過多，也能進一步幫助評估患者康復狀況；液體顏色的監測可以作為評估傷口愈合、感染的指示，比如，液體從清澈變為血色或膿色可能意味著并發癥或感染。

5、優選的，防護罩上裝設有用于向氣囊柱供氣的手動按壓組件，手動按壓組件包括底支架、氣囊球與按壓支架，其中底支架上端開設有開孔，氣囊球裝于開孔內側，氣囊球上端設有壓板，該壓板上端面設有呈十字形狀的壓槽；

6、優選的，氣囊球下端穿過開孔并伸至底支架內側，氣囊球輸出端連接軟管，軟管伸入防護罩內側并經連接帶延伸至彈性伸縮帶內側與出氣口連通；

7、優選的，底支架兩側開設有長孔，按壓支架位于氣囊球上側并與壓槽配合，按壓支架下端伸進長孔內側并沿在上、下按壓時沿長孔移動，按壓支架下端連接有彈簧。由于單管夾不具有較強的約束性，其容易出現松脫等情況，因此能利用手動按壓組件向氣囊柱供氣，使氣囊柱鼓脹進而將引流管約束，采用該種方式能提高約束的有效性，同時氣囊約束的方式也不會造成引流管變形。

8、與現有技術相比，本發明的有益效果是：

9、1、本發明通過氣囊柱約束技術，結合手動按壓組件，實現對引流管的穩固固定。氣囊柱能夠根據需求充氣，提供可調的約束力，從而有效避免了引流管因外力或患者活動而移位或脫落。

10、2、本發明配置的引流管約束組件內配有光纖流速傳感器、視覺傳感器，可實時監測引流管的流速、流量和液體顏色等關鍵參數。這些數據可以存儲到usb數據存儲器中，便于護理人員定期讀取，及時發現引流管是否出現堵塞、反向流動或其他異常情況。

11、3、本發明的氣囊柱通過手動按壓組件可以根據需求調節氣囊的充氣程度，從而控制對引流管的約束力。氣囊約束方式不僅能避免引流管變形，還能通過調節強度來適應不同患者的需求，防止引流管因過緊而對患者造成不適。

12、4、本發明的固定帶的設計簡化了結構，避免了傳統設備復雜的縫隙和死角，便于進行清潔和消毒。特別是對與引流管直接接觸的部分(如氣囊柱、傳感器等)，可以確保沒有細菌或病菌的滋生，降低交叉感染的風險。

13、5、本發明的固定帶組件利用彈性伸縮帶，能適應不同體型的患者，包括在胸部、腹部、手臂、腿部等不同部位進行固定。同時，固定帶的長度和約束位置可以根據患者的具體情況進行靈活調整。

14、6、本發明的傳感器數據通過存儲器存儲，并且可以定期讀取，無需復雜的實時監控網絡。使用usb存儲器不僅保證了數據的安全存儲，還使得護理人員可以在非實時的情況下對數據進行復查，減少了對醫院信息系統的依賴，提升了便捷性和靈活性。
