本技術涉及空調領域，尤其涉及室內空調掛機。

背景技術：

1、傳統的壁掛式空調室內機主要包括換熱器(蒸發器)、風扇、電控盒、顯示面板、過濾網等核心部件。換熱器負責與制冷劑進行熱交換，風扇用于加速空氣流通，電控盒則包含電路板和控制元件，用于控制空調的各項功能。顯示面板用于顯示空調的運行狀態和設置，過濾網則用于凈化吸入的空氣。

2、目前，壁掛式空調室內機在其結構設計上存在一些明顯的缺點，主要體現在電控板和顯示模塊的安裝方式(顯示模塊通常安裝在面板上，與電控板的接線采用對插方式)增加了整機的裝配復雜度，且當需要進行維護或更換零部件時，拆下面板后需要注意格外保護電線避免扯壞，造成操作不便，延長了維護時間，增加了維護成本，并且復雜的走線容易影響其他部件以及影響美觀性，與現代家居設計追求的簡潔和美觀趨勢相悖。

3、鑒于上述結構上的缺點，研發人員一直在尋求改進壁掛式空調室內機設計，解決如何使空調掛機降低整機的裝配復雜度的問題。

技術實現思路

1、本實用新型所要解決的技術問題是：提出一種室內空調掛機，該室內空調掛機可以降低整機的裝配復雜度。

2、本實用新型解決其技術問題所采用的技術方案是：

3、室內空調掛機，包括中框、安裝腔、電控板、顯示模塊和面板，所述安裝腔設于中框的前側，所述面板安裝在安裝腔前側且與中框卡接，所述電控板固定安裝在安裝腔內，所述顯示模塊位于面板與安裝腔之間，所述顯示模塊的中部設有顯示屏，其特征在于，所述顯示模塊固定安裝在電控板的中部，所述顯示屏位于電控板的前側，所述安裝腔的前側敞口處配設有蓋板，所述蓋板與安裝腔可拆卸連接，所述蓋板中部設有蓋板通孔，所述顯示屏與蓋板通孔同軸且顯示屏外周側與蓋板通孔內壁接觸，所述面板設有面板通孔，所述面板通孔與蓋板通孔同軸且內徑尺寸一致。

4、進一步的，包括勻光板和透光板，所述勻光板設于蓋板通孔中，所述勻光板的前側表面與蓋板通孔前側表面平齊，所述勻光板的后側表面與顯示屏的表面緊貼，所述透光板設于面板通孔中，所述透光板的前側表面與面板通孔前側表面平齊，所述勻光板與透光板緊貼。

5、進一步的，所述透光板與面板通過熱熔焊接方式固定為一體。

6、進一步的，包括蓋板卡扣、蓋板安裝柱和螺釘，所述蓋板安裝柱豎直固定于安裝腔的底面，所述蓋板安裝柱靠近蓋板的一端開設螺紋孔，所述蓋板對應位置設有螺釘過孔，所述螺釘穿過螺釘過孔且與蓋板安裝柱螺紋連接，所述蓋板側邊設有卡子，所述安裝腔內周側對應設置蓋板卡扣，所述卡子與蓋板卡扣卡合連接。

7、進一步的，所述帶顯示的電控板通過緊固螺釘或者螺栓固定在安裝腔內。

8、本實用新型的有益效果是：

9、通過將顯示模塊直接集成在電控板上，并通過蓋板和面板的通孔設計展示出來，避免了傳統分體式顯示模塊所帶來的整體結構復雜以及走線復雜不利于拆卸維護的問題，同時使得空調掛機整體外觀更加簡潔、一體化，節省了成本，提高了產品的美觀度和空間利用率。

10、勻光板用于均勻分布顯示屏發出的光線，同時提高顯示屏的亮度和色彩飽和度，還能有效減少眩光，由于帶顯示的電控板代替了顯示模塊，且顯示屏位于蓋板內側，因此透光板搭配勻光板使得帶顯示的電控板能像顯示模塊一樣在不同角度下直觀流暢地顯示內容，提升了用戶在不同角度下的閱讀舒適度，增強了視覺體驗。

11、通過熱熔焊接固定透光板與面板，以及帶顯示的電控板通過緊固螺釘或者螺栓固定在安裝腔內，這些措施顯著增強了各部件之間的連接強度和穩定性，延長了產品的使用壽命，同時也降低了因日常使用或維護操作不當而導致的損壞風險。

12、安裝腔底部設置安裝柱，對應蓋板開設螺釘過孔，固定螺釘穿過螺釘過孔，與安裝柱螺紋連接，安裝柱對蓋板有一個限位支撐作用，為電控板提供安裝空間，同時蓋板側邊的卡子與安裝腔內周側對應的蓋板卡扣卡合連接，保證了拆除容易性以及安裝穩定性。

技術特征：

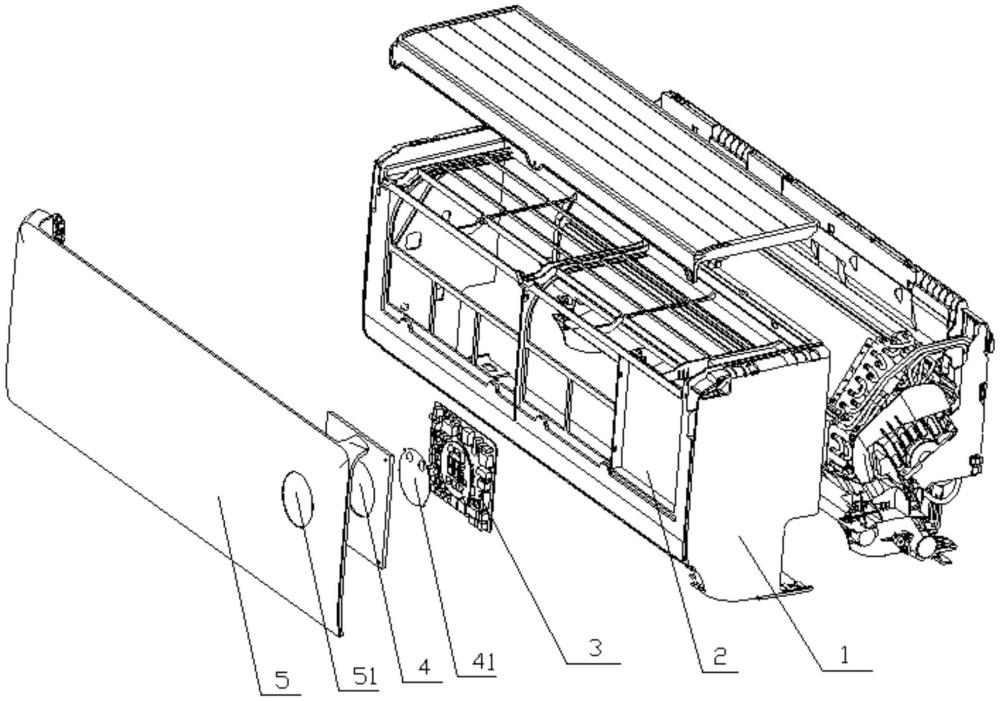

1.室內空調掛機，包括中框(1)、安裝腔(2)、電控板(3)、顯示模塊和面板(5)，所述安裝腔(2)設于中框(1)的前側，所述面板(5)安裝在安裝腔(2)前側且與中框(1)卡接，所述電控板(3)固定安裝在安裝腔(2)內，所述顯示模塊位于面板(5)與安裝腔(2)之間，所述顯示模塊的中部設有顯示屏，其特征在于，所述顯示模塊固定安裝在電控板(3)的中部，所述顯示屏位于電控板(3)的前側，所述安裝腔(2)的前側敞口處配設有蓋板(4)，所述蓋板(4)與安裝腔(2)可拆卸連接，所述蓋板(4)中部設有蓋板通孔，所述顯示屏與蓋板通孔同軸且顯示屏外周側與蓋板通孔內壁接觸，所述面板(5)設有面板通孔，所述面板通孔與蓋板通孔同軸且內徑尺寸一致。

2.根據權利要求1所述的室內空調掛機，其特征在于，包括蓋板卡扣(42)、蓋板安裝柱(43)和螺釘(44)，所述蓋板安裝柱(43)豎直固定于安裝腔(2)的底面，所述蓋板安裝柱(43)靠近蓋板(4)的一端開設螺紋孔，所述蓋板(4)對應位置設有螺釘過孔，所述螺釘(44)穿過螺釘過孔且與蓋板安裝柱(43)螺紋連接，所述蓋板(4)側邊設有卡子，所述安裝腔(2)內周側對應設置蓋板卡扣(42)，所述卡子與蓋板卡扣(42)卡合連接。

3.根據權利要求1所述的室內空調掛機，其特征在于，所述電控板(3)通過螺栓固定在安裝腔(2)內。

4.根據權利要求1所述的室內空調掛機，其特征在于，包括勻光板(41)和透光板(51)，所述勻光板(41)設于蓋板通孔中，所述勻光板(41)的前側表面與蓋板通孔前側表面平齊，所述勻光板(41)的后側表面與顯示屏的表面緊貼，所述透光板(51)設于面板通孔中，所述透光板(51)的前側表面與面板通孔前側表面平齊，所述勻光板(41)與透光板(51)緊貼。

5.根據權利要求4所述的室內空調掛機，其特征在于，所述透光板(51)與面板(5)通過熱熔焊接方式固定為一體。

技術總結
本技術公開了空調技術領域的一種室內空調掛機，包括中框、安裝腔、電控板、顯示模塊和面板，安裝腔設于中框的前側，面板安裝在安裝腔前側且與中框卡接，電控板固定安裝在安裝腔內，顯示模塊位于面板與安裝腔之間，顯示模塊的中部設有顯示屏，顯示模塊固定安裝在電控板的中部，顯示屏位于電控板的前側，安裝腔的前側敞口處配設有蓋板，蓋板與安裝腔可拆卸連接，蓋板中部設有蓋板通孔，顯示屏與蓋板通孔同軸，顯示屏外周側與蓋板通孔內壁接觸，面板設有面板通孔，面板通孔與蓋板通孔同軸且內徑尺寸一致。本技術解決了現有空調掛機整體結構復雜、走線復雜以及拆卸維護難度大的技術問題。

技術研發人員：羅兵雪
受保護的技術使用者：四川長虹空調有限公司
技術研發日：20240628
技術公布日：2025/4/28
