本文描述了一種可植入的電接觸組件，該電接觸組件具有至少一個完全由生物相容性的電絕緣材料包圍的電極體組件，該電極體組件具有至少一個被生物相容性的電絕緣材料間接或直接包圍的電極表面，其中，電極體組件具有堆疊式的層復合件，該層復合件至少在陶瓷襯底上通過粘附層具有金屬化層。在制造和設計可植入的電接觸組件時的特殊要求在于，避免水或濕氣進入和/或穿過電接觸組件內包含的材料界面，通過該電接觸組件使電導體或?qū)w結構相互電接觸。與導電的、通常由金屬材料制成的導線和電極結構接觸的水會導致不可逆的降解現象，并導致與此相關的對電能和信號傳輸性能的損害。此外，長期潮濕的環境會導致電接觸組件內包含的金屬結構與緊鄰圍繞的、通常由聚合物材料制成的表面之間出現剝離現象，由此最終縮短這類接觸組件的使用壽命。

背景技術：

1、從patrick?kiele等人發表于《ieee?transactions?on?components,packing?andmanufacturing?technology》2020年第10卷第11期的文章“dünnschicht-metallisierungsstapel?dienen?alsleiter?auf?keramikbasiertensubstraten?für?aktive?implantate”中可知，在制造帶有電連接或接觸結構的醫療植入物時，所述電連接或接觸結構通過傳統的金屬蒸鍍工藝、例如濺射工藝在優選呈al2o3襯底形式的陶瓷襯底上制造，相較于借助金屬膏的絲網印刷工藝以及后續的高溫處理的使用，在附著力方面可以實現更好的效果。尤其是在制造此類電接觸結構時，通過在由鎢-鈦制成的粘附層上濺射鉑的金屬化處理，能夠提高在氧化鋁襯底上的附著力，從而實現良好的效果。以這種方式制造的接觸組件隨后會用生物相容性電絕緣材料灌封，以保護內部的接觸組件免受體內潮濕環境的影響。

2、文獻de?10?2016?222?710?a1公開了一種可植入的電接觸組件，其具有至少一個在其他方面完全由生物相容性電絕緣材料包圍的電極體組件，該電極體組件具有至少一個可自由接觸的、被生物相容性電絕緣材料間接或直接包圍的電極表面。

技術實現思路

1、本發明的目的是對一種可植入的電接觸組件進行改進，該電接觸組件具有至少一個完全由生物相容性電絕緣材料包圍的電極體組件，該電極體組件具有至少一個被生物相容性電絕緣材料間接或直接包圍的電極表面，其中，電極體組件具有堆疊式的層復合件，該層復合件至少在陶瓷襯底上通過粘附層具有金屬化層，使得由生物相容性電絕緣材料包圍的可植入的電接觸組件相對于來自體內潮濕環境的濕氣或水的耐受性應明顯改進，以便以該方式延長醫療植入物的使用壽命和制造商規定的在體內的最大運行時間。

2、本發明所基于問題的解決方案在權利要求1中給出。進一步改進本發明主題的特征是從屬權利要求以及進一步描述的內容，尤其可參考附圖。

3、根據權利要求1的前序部分的特征的根據本發明的可植入的電接觸組件的特征在于：電極體組件的堆疊式的層復合件通過形成共價鍵與鈍化層連接，并且除了金屬化層的背離層復合件的至少一個表面區域之外，該堆疊式的層復合件完全被該鈍化層包裹。此外，鈍化層具有背離堆疊式的層復合件的鈍化層表面，生物相容性電絕緣材料間接或直接與該鈍化層表面相鄰，并且在所述鈍化層表面上以與層復合件的側面類似的方式與生物相容性電絕緣材料形成共價鍵。

4、由于在堆疊式的層復合件的表面與鈍化層之間，以及優選同樣在鈍化層與生物相容性電絕緣材料之間形成的共價鍵或化學鍵，所述共價鍵或化學鍵基于原子和/或分子之間的外層電子相互作用，至少在由生物相容性電絕緣材料封裝的電接觸組件的區域中至少幾乎完全排除濕氣或水的侵入。通過這種方式，可以在很大程度上避免兩個相鄰的材料層的界面之間的分層，例如堆疊式的層復合件內部的界面，以及鈍化層與堆疊式的層復合件之間的界面，還有鈍化層與由生物相容性電絕緣材料構成的包圍該鈍化層的外殼之間的界面。

5、與在陶瓷襯底上沉積粘附層以及在粘附層上沉積金屬化層類似，用于在堆疊式的層復合件上以及必要時在陶瓷襯底的現有表面區域上沉積鈍化層適用于等離子體增強化學氣相沉積。替代地，鈍化層在堆疊式的層復合件以及可能的陶瓷襯底的相鄰表面區域上的物理氣相沉積或濕化學涂覆也同樣適用。

6、除了金屬化層的至少一個設置用于與優選呈電線形式的電導體結構電接觸的表面區域之外，鈍化層全面地設置在堆疊式的層復合件的表面，所述電線的一個電線端部與金屬化層的設置用于接觸的表面區域通過焊接、鍵合或粘接連接永久牢固地電接觸。

7、在金屬化層的可自由接觸的表面區域上建立相應的電接觸之后，除上述區域外完全由鈍化層涂覆的堆疊式的層復合件連同陶瓷襯底被生物相容性電絕緣材料包圍，該生物相容性電絕緣材料優選由聚合物構成并且在澆注過程中，所述聚合物本身能夠在粘性狀態下無縫地包圍堆疊式的層復合件和陶瓷襯底，然后所述聚合物通過固化轉變?yōu)楣虘B(tài)。特別優選的是以下類型的聚合物：硅橡膠、聚酰亞胺、液晶聚合物或派瑞林。

8、通過生物相容性電絕緣材料的固化形成的封裝同樣包圍與堆疊式的層復合件電接觸的電導體結構。

9、與金屬化層的至少一個表面區域?qū)щ娺B接的電導體結構原則上可以具有任何功能和形式，例如，所述電導體結構表示一個獨立的電部件，該電部件通過至少一個電連接部與金屬化層連接，并且除其電連接部之外同樣由鈍化層涂覆。

10、堆疊式的層復合件優選相應于kiele等人在前面引用的出版物中所述的結構方式實現，即在作為陶瓷襯底的氧化鋁層上涂覆鈦或鎢-鈦層作為粘附層，在該粘附層上再涂覆呈金屬化層形式的鉑層或金層。

11、原則上，針對鈍化層適用于以下化合物中的一種：氧化硅、碳化硅、氮化硅或氧氮化硅。

技術特征：

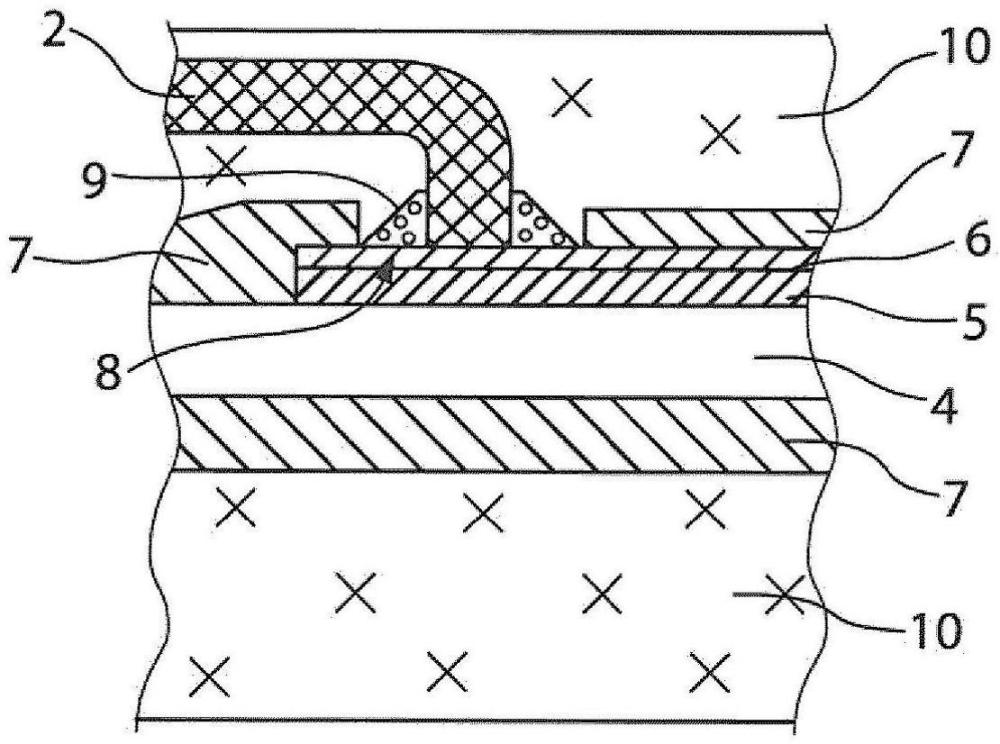

1.可植入的電接觸組件(3)，所述可植入的電接觸組件具有至少一個完全由生物相容性電絕緣材料(10)包圍的電極體組件，該電極體組件具有至少一個被所述生物相容性電絕緣材料(10)間接或直接包圍的電極表面，其中，所述電極體組件具有堆疊式的層復合件，該堆疊式的層復合件至少在陶瓷襯底(4)上通過粘附層(5)具有金屬化層(6)，

2.根據權利要求1所述的接觸組件，

3.根據權利要求1或2所述的接觸組件，

4.根據權利要求1至3中任一項所述的接觸組件，

5.根據權利要求1至4中任一項所述的接觸組件，

6.根據權利要求1至5中任一項所述的接觸組件，

7.根據權利要求6所述的接觸組件，

8.根據權利要求1至7中任一項所述的接觸組件，

9.根據權利要求1至8中任一項所述的接觸組件，

10.根據權利要求1至9中任一項所述的接觸組件，

11.根據權利要求1至10中任一項所述的接觸組件，

12.根據權利要求2至11中任一項所述的接觸組件，

13.根據權利要求1至12中任一項所述的接觸組件，

14.根據權利要求13所述的接觸組件，

技術總結
描述一種可植入的電接觸組件，具有至少一個完全由生物相容性電絕緣材料包圍的電極體組件，該電極體組件具有至少一個被生物相容性電絕緣材料間接或直接包圍的電極表面，其中，電極體組件具有堆疊式的層復合件，該層復合件至少在陶瓷襯底上通過粘附層具有金屬化層。本發明的特征在于：堆疊式的層復合件通過形成共價鍵與鈍化層連接，并且除了金屬化層的至少一個背離層復合件的表面區域之外，該堆疊式的層復合件完全被鈍化層包圍，鈍化層具有背離堆疊式的層復合件的鈍化層表面，生物相容性電絕緣材料間接或直接與該表面相鄰，鈍化層通過等離子體增強化學氣相沉積(PECVD)、物理氣相沉積(PVD)或濕化學涂覆工藝沉積在堆疊式的層復合件上。

技術研發人員：T·博雷蒂斯,P·基勒
受保護的技術使用者：紐羅路普有限公司
技術研發日：
技術公布日：2025/4/24
