本技術涉及擊劍運動訓練設備領域，尤其涉及一種基于柔性傳感器和體域網絡的擊劍運動記錄裝置。

背景技術：

1、擊劍運動是一項歷史悠久的傳統體育運動項目。早在遠古時代，劍就是人類為了生存同野獸進行搏斗和獵食所使用的工具。隨著人類歷史的發展，劍由最初的石制、骨制發展到青銅制，鐵制，最后到鋼制，并作為戰爭的武器，逐步走上歷史舞臺。擊劍在古代埃及、中國、希臘、羅馬和阿拉伯等國家十分盛行。公元前11世紀，古希臘就出現了擊劍課，并有劍師講課。有關古老的擊劍形式，在希臘、埃及等國家中的一些歷史建筑和紀念碑上都可見到關于擊劍的浮雕，目前，中國擊劍現在存在著許多問題。如優秀教練員無法滿足中國擊劍的市場需求、各城市之間及俱樂部之間培訓質量參差不齊、中國擊劍教學多以經驗式教學為主，無法根據學生實際表現量化數據進行標準化教學。

2、因此，需要一種能夠根據學生實際表現量化數據進行標準化教學，減少培訓質量參差不齊的擊劍教具裝置。

技術實現思路

1、為了克服現有技術的上述缺點，本實用新型的目的是提供一種能夠根據學生實際表現量化數據進行標準化教學，減少培訓質量參差不齊的擊劍教具裝置。

2、本實用新型解決其技術問題所采用的技術方案是：

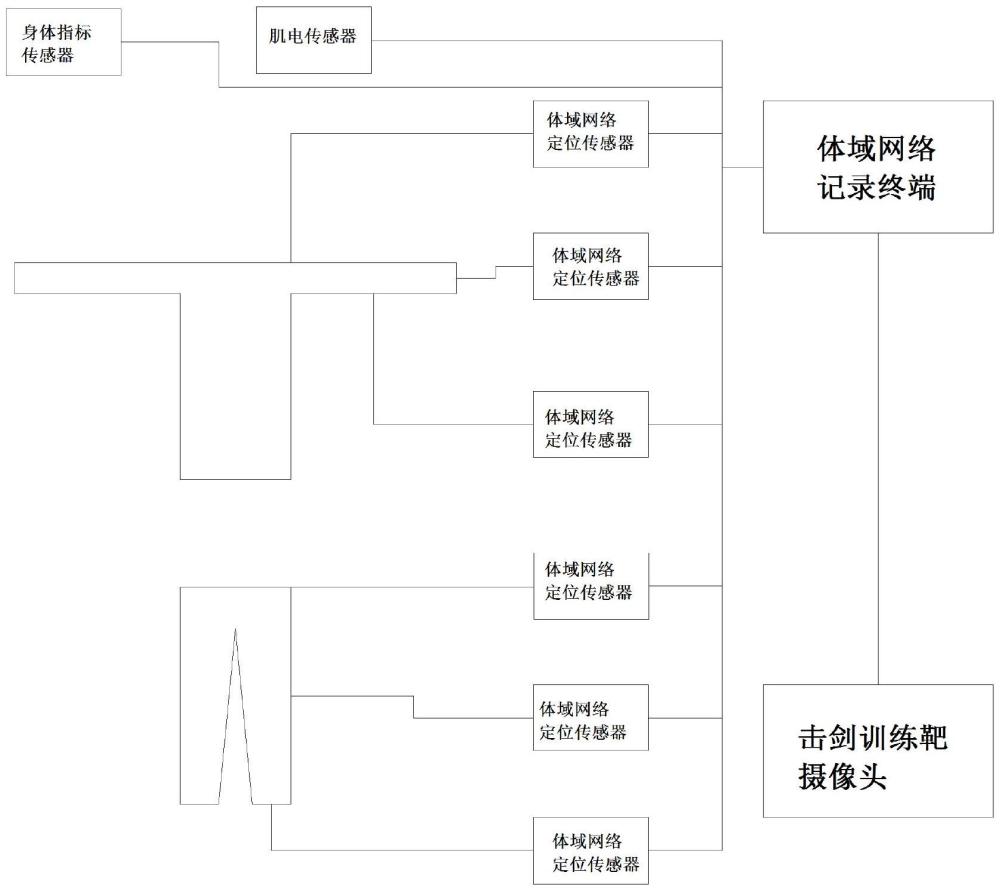

3、一種基于柔性傳感器和體域網絡的擊劍運動記錄裝置，包括體域網絡記錄終端、傳感訓練服、擊劍訓練靶；所述體域網絡記錄終端與所述傳感訓練服以及所述擊劍訓練靶信號連接；

4、所述傳感訓練服上可拆卸設置有若干體域網絡定位傳感器、用于監測肌肉發力情況的肌電傳感器、用于監測訓練中身體指標的身體指標傳感器；所述身體指標傳感器包括心率傳感器、血壓傳感器、血氧傳感器、血糖傳感器之中的一種或多種；所述體域網絡定位傳感器、肌電傳感器、身體指標傳感器與所述體域網絡記錄終端信號連接。

5、通過采用上述技術方案，訓練過程中，傳感訓練服上的體域網絡定位傳感器將運動員全身的動作和位置信息發送給體域網絡記錄終端，生成運動員的擊劍動作視頻，教練和運動員能夠根據運動員實際表現量化數據進行標準化教學，減少培訓質量參差不齊的情況。并且教練能夠根據運動員實際表現量化數據的擊劍動作視頻進行遠程培訓，一個優秀教練能夠滿足更多運動員的訓練需求。教練員及運動員可通過智能訓練表創建訓練計劃，系統會提供部分訓練動作，教練員及運動員可直接添加庫中訓練動作，也可自行添加庫中沒有的訓練動作到庫中，下次可從庫中直接選擇。同時可制作訓練計劃表，下次可直接使用。還能為用戶提供智能訓練表、視頻分析及訓練數據量化的服務。

6、作為一種改進方案，所述傳感訓練服包括訓練上衣和訓練長褲；所述訓練上衣在肩部、肘部、手腕部設置有若干體域網絡定位傳感器；所述訓練長褲在胯部、膝蓋部、踝關節部設置有若干體域網絡定位傳感器。

7、通過采用上述技術方案，傳感訓練服通過肩部、肘部、手腕部、胯部、膝蓋部、踝關節部設置體域網絡定位傳感器的方式，確保生成的運動員量化數據能夠反應運動員的真實動作。

8、作為一種改進方案，所述擊劍訓練靶上設有面向運動員的攝像頭，所述攝像頭與所述體域網絡記錄終端信號連接。

9、通過采用上述技術方案，收集運動員自身的比賽視頻和技術視頻形成自身的視頻庫，同時負責該運動員的教練員可以對運動員上傳的視頻進行講解(文字或語音)，并對視頻進行批注生成截圖。更近一步可以將各國際大賽或全國比賽的視頻收集到平臺中以供學習。

10、作為一種改進方案，所述擊劍訓練靶包括底座，所述底座上方設置有靶身，所述靶身側面設置有刺擊導軌，所述刺擊導軌內可動設置有刺擊滑塊，所述刺擊滑塊遠離所述刺擊導軌一端可拆卸設置有刺擊劍體；所述刺擊導軌上還設有刺擊驅動裝置，所述刺擊驅動裝置與所述刺擊滑塊傳動連接。

11、通過采用上述技術方案，設置在靶身側面的刺擊導軌上，使用刺擊滑塊裝載刺擊劍體，并使用刺擊驅動裝置驅動刺擊滑塊沿刺擊導軌方向向著運動員沖出，從而模擬擊劍比賽時比賽對手出劍刺擊的效果。

12、作為一種改進方案，所述靶身側面設置有高度調節導軌，所述高度調節導軌呈垂直方向設置；所述高度調節導軌上可動設置有高度調節滑塊；所述刺擊導軌設置在所述高度調節滑塊上。

13、通過采用上述技術方案，能夠通過改變高度調節滑塊在高度調節導軌上的具體高度，改變刺擊劍體出劍的高度和路徑，防止訓練過程中訓練靶出劍呆板訓練效果差的問題。

14、作為一種改進方案，所述靶身側面設置有姿態調節導軌，所述姿態調節導軌呈突出于所述靶身側面的圓弧狀；還設有姿態調節桿，所述姿態調節桿一端轉動連接在所述靶身側面，另一端與所述刺擊導軌連接，所述姿態調節桿中段可動設置在所述姿態調節導軌上。

15、通過采用上述技術方案，從靶身的姿態調節導軌開始，依次延伸出形似人體上臂的姿態調節桿，再連接至形似人體前臂的刺擊導軌，這樣能夠通過調整姿態調節桿受姿態調節導軌限制上下翻動，模擬人體手臂出劍動作情況下的上臂上下翻動的情形，視覺效果和出劍方向也更加還原人體手臂出劍的情況，增強訓練效果。

16、作為一種改進方案，所述刺擊導軌通過刺擊角度調整裝置與所述姿態調節桿一端連接，所述角度調整裝置包括合頁與第一伸縮桿，所述合頁兩側分別與所述刺擊導軌以及所述姿態調節桿連接，所述第一伸縮桿兩端分別與所述刺擊導軌以及所述姿態調節桿鉸接。

17、通過采用上述技術方案，形似人體上臂的姿態調節桿與形似人體前臂的刺擊導軌的連接處，通過角度調整裝置調整兩者的相對夾角，就如同人體肘部的轉動一樣，能夠調整出真實情況下的出劍動作和出劍方向，提高訓練效果。

18、作為一種改進方案，所述刺擊滑塊上轉動連接有第二伸縮桿，所述第二伸縮桿遠離所述刺擊滑塊一端轉動連接在所述靶身的側面。

19、通過采用上述技術方案，在刺擊出劍動作過程中所述第二伸縮桿的一端會跟隨所述刺擊滑塊一同前出，另一端則會一直連接在靶身與人體肩膀位置近似處。這樣能夠模擬復原出劍刺擊動作時上臂移動對自身出劍的阻擋效果。

20、作為一種改進方案，所述靶身正面設有若干刺擊點位所述刺擊點位內設置有受刺傳感器；所述刺擊劍體遠離所述靶身一端設有命中傳感器；所述靶身/底座內設置有裁判模塊，所述裁判模塊分別與所述命中傳感器以及刺激傳感器信號連接；所述靶身/底座內設置有計分裝置；所述計分裝置與所述裁判模塊信號連接；所述計分裝置包括揚聲器、顯示屏、信號燈之中的一種或多種。

21、通過采用上述技術方案，裁判模塊分別與所述命中傳感器以及受刺傳感器信號連接，能夠在訓練過程中通過最先接收到的信號是靶身上的受刺傳感器還是刺擊劍體上的命中傳感器發出的，進而判斷是運動員先擊中靶身的刺擊點位，還是刺擊劍體先擊中運動員。裁判模塊判斷出是運動員先擊中靶身的刺擊點位，還是刺擊劍體先擊中運動員之后，通過揚聲器播報聲音，或者顯示屏展示比分，或者信號燈亮出不同顏色指示燈的形式，告知運動員刺擊訓練的結果。

22、作為一種改進方案，所述靶身上設有面向運動員設置的距離傳感器，所述距離傳感器與所述刺擊驅動裝置信號連接；所述底座上方設置有支撐桿，所述靶身固定設置在所述支撐桿上，所述支撐桿底端與所述底座在水平方向上旋轉連接，所述支撐桿底部設置有轉向齒輪，所述底座設有與所述轉向齒輪匹配的傳動電機；所述傳動電機通過所述轉向齒輪帶動所述支撐桿在所述底座上轉動。

23、通過采用上述技術方案，刺擊驅動裝置能夠在距離傳感器感應到運動員或者運動員刺出的擊劍接近到預設程度后，立刻或者在設定的延時后向前送出刺擊劍體，還原比賽時對手的反應速度差異，通過更真實的動作提高訓練效果。能夠使用傳動電機帶動轉向齒輪，進而帶動支撐桿，以及靶身在水平方向上左右轉動，這樣能夠避免擊劍訓練的出劍方向過于單調，進一步提高訓練效果。

24、與現有技術相比，本實用新型的有益效果是：

25、訓練過程中，傳感訓練服上的體域網絡定位傳感器將運動員全身的動作和位置信息發送給體域網絡記錄終端，生成運動員的擊劍動作視頻，教練和運動員能夠根據運動員實際表現量化數據進行標準化教學，減少培訓質量參差不齊的情況。并且教練能夠根據運動員實際表現量化數據的擊劍動作視頻進行遠程培訓，一個優秀教練能夠滿足更多運動員的訓練需求。教練員及運動員可通過智能訓練表創建訓練計劃，系統會提供部分訓練動作，教練員及運動員可直接添加庫中訓練動作，也可自行添加庫中沒有的訓練動作到庫中，下次可從庫中直接選擇。同時可制作訓練計劃表，下次可直接使用。還能為用戶提供智能訓練表、視頻分析及訓練數據量化的服務。
