本發明屬于網片清潔，更具體而言，涉及一種雙層網片加工用清潔裝置。

背景技術：

1、雙層鋼筋網片是一種常用于建筑施工中的材料，它由兩層平行布置的鋼筋網組成，通過垂直方向上的連接件（如綁扎線或焊接點）固定在一起。這種結構可以提供更好的強度和穩定性，尤其適用于需要較高承載力和抗震性能的建筑物。

2、雙層鋼筋網片上常會附著灰塵或雜質，從而需要用到一種雙層網片加工用清潔裝置，在現有的裝置中大多通過清潔刷結合噴水的方式對雙層網片進行清理，這種方法可以有效地去除雙層網片上附著灰塵與雜質，但在清理雙層網片的過程中只能對靠近清潔刷的一面進行清潔，在一面清潔完成后還需要人工翻面對另一面進行清理，操作較為繁瑣；其次，噴水清潔的過程中，當雙層網片一面清潔完成后還需要關閉水泵，再對雙層網片進行翻面，在雙層網片翻面完成后再打開水泵進行噴水，這一步驟較為繁瑣，如果不關閉就會造成水資源的浪費，會對生產成本和環境造成負擔。

3、例如申請?zhí)枮?01810831600.0的中國發明專利所公開的一種用于菱形網孔的金屬網板清洗裝置，其雖然采用可升降的網孔清洗機構對金屬網板進行清洗，但仍難以對金屬網板的下側表面進行清洗。

4、申請?zhí)枮?02122530538.1的中國實用新型專利公開一種網板清洗裝置，采用噴頭噴水的方式直接對網板進行清洗，無法保證清洗效果，其同樣無法直接對網板的下側表面進行清洗，且對水資源的需求較大，易造成水資源的浪費。

5、因此，有必要對現有技術進行改進。

技術實現思路

1、為解決上述背景技術中提出在雙層網片一面清潔完成后需要人工翻面，以及雙層網片一面清潔完成后還需要關閉水泵，再對雙層網片進行翻面，步驟較為繁瑣的問題，本發明提供了一種雙層網片加工用清潔裝置。

2、為實現上述目的，本發明提供如下技術方案：

3、一種雙層網片加工用清潔裝置，包括殼體和清潔板，所述殼體的內腔頂部固定連接有伸縮桿，伸縮桿遠離殼體的一端固定連接有升降板，所述清潔板設置在升降板下側并連接有回轉驅動機構，殼體的兩側均安裝有電機ⅰ，殼體的內腔兩側均安裝有輸出箱ⅰ，電機ⅰ的輸出端貫穿殼體并延伸至對應的輸出箱ⅰ內，電機ⅰ的輸出端固定連接有轉動桿ⅰ，轉動桿ⅰ遠離電機ⅰ的一端固定連接有連接板ⅰ，連接板ⅰ遠離轉動桿ⅰ的一端轉動連接有升降桿，升降桿遠離連接板ⅰ的一端與升降板轉動連接；

4、所述升降桿遠離連接板ⅰ的一側轉動連接有連接板ⅱ，所述連接板ⅱ遠離升降桿的一端固定連接有轉動桿ⅱ，所述轉動桿ⅱ遠離連接板ⅱ的一端貫穿輸出箱ⅰ并固定連接有連接塊，殼體兩側的兩個連接塊之間設置有放料框。

5、優選的，所述殼體的內腔頂部轉動連接有連接管ⅰ，連接管ⅰ的內腔滑動連接有連接管ⅱ，連接管ⅱ內腔與連接管ⅰ的內腔連通，連接管ⅰ上側設置有通水槽ⅱ；

6、連接管ⅰ的內腔開設有限位槽，連接管ⅱ的外壁頂部固定連接有限位環，且限位環與限位槽滑動配合，連接管ⅱ的外壁兩側均開設有導向槽，限位槽底部?jī)蓚?cè)固定連接有導向塊，且導向塊與導向槽滑動配合，所述連接管ⅱ下端貫穿升降板并與清潔板固定連接，連接管ⅱ與升降板軸向限位；

7、清潔板內腔與連接管ⅱ內腔連通，清潔板下側設置有毛刷和若干個與清潔板內腔連通的通水槽ⅰ。

8、優選的，所述回轉驅動機構包括電機ⅱ，殼體的頂部連接有輸出箱ⅱ，輸出箱ⅱ中部通過限制板分隔為左右兩個腔室，輸出箱ⅱ的頂部固定連接有電機ⅱ，連接管ⅰ固定連接在電機ⅱ的輸出端，連接管ⅰ貫穿輸出箱ⅱ的左側腔室且通水槽ⅱ位于左側腔室內；

9、輸出箱ⅱ右側腔室連接有供水裝置，限制板上設置有連通孔。

10、優選的，所述限制板靠近左側腔室的一側滑動設置有控制連通孔啟閉的擋板，所述限制板的一側開設有壓縮槽ⅰ，所述壓縮槽ⅰ的內部固定連接有彈簧ⅰ，所述彈簧ⅰ遠離壓縮槽ⅰ的一端固定連接有限位板，所述限位板遠離彈簧ⅰ的一側與擋板固定連接，所述擋板靠近連接管ⅰ的一側固定連接有抵觸板，連接管ⅰ外壁上部固定連接有撥動板，撥動板轉動時推動抵觸板向彈簧ⅰ的方向移動并打開連通孔。

11、優選的，所述供水裝置包括水箱，殼體的一側安裝有水箱，水箱的頂部安裝有水泵，水泵的頂部安裝有l(wèi)形水管，且l形水管遠離水泵的一端與輸出箱ⅱ的右側腔室連通。

12、優選的，所述殼體的底部安裝有收集箱，殼體的內腔底部開設有廢料槽，收集箱通過廢料槽與殼體連通，收集箱內滑動連接有過濾框；

13、過濾框內部安裝有過濾網，所述過濾框一側固定連接有把手ⅰ。

14、優選的，所述水箱與收集箱相互靠近的一側通過連接槽連通。

15、優選的，所述放料框的內壁一側安裝有橡膠墊ⅰ，放料框垂直于橡膠墊ⅰ的兩個側壁上均開設有壓縮槽ⅱ，壓縮槽ⅱ內滑動設置有橡膠墊ⅱ，壓縮槽ⅱ的內部安裝有彈簧ⅱ，彈簧ⅱ驅動橡膠墊ⅱ向靠近橡膠墊ⅰ的方向運動；

16、所述放料框遠離橡膠墊ⅰ的一側滑動連接有把手ⅱ，把手ⅱ的端部與橡膠墊ⅱ固定連接。

17、優選的，所述殼體頂部設置有滑軌，所述輸出箱ⅱ滑動設置在滑軌內，輸出箱ⅱ連接有驅動其直線往復運動的驅動器ⅰ。

18、優選的，還包括固定框，固定框與連接塊固定連接，放料框滑動設置在固定框內，雙層網片設置在放料框內，放料框與固定框之間設置有驅動放料框沿固定框運動的驅動器ⅱ。

19、與現有技術相比，本發明的有益效果如下：

20、本發明通過電機ⅰ和升降桿等結構的配合，利用一個動力源實現放料框的翻轉以及清潔板的升降，通過放料框翻轉，可將雙層網片的兩個端面均暴露在清潔刷的清潔范圍內，無需人工進行翻面和控制。清潔板在放料框翻轉時同步進行升降，防止放料框和清潔板發生干涉。

21、本發明通過電機ⅱ帶動清潔板轉動，對雙層網片進行清洗。清潔板內設置有通水槽ⅰ，利用通水槽ⅰ對毛刷進行浸水，通水槽ⅰ通過連接管ⅱ、連接管ⅰ、輸出箱ⅱ、l形水管連通有水泵，當連接管ⅰ轉動時，通過撥動板接觸到抵觸板使擋板在壓縮槽ⅰ內滑動，水流通過限制板流向通水槽ⅱ內；當撥動板脫離抵觸板后，擋板通過彈簧ⅰ的彈力進行復位，對水流進行格擋。通過擋板控制限制板的間歇連通，對毛刷的浸水速度進行控制，避免造成水資源浪費。當撥動板停止轉動時不與抵觸板進行抵觸，水流通過擋板進行隔擋。

技術特征：

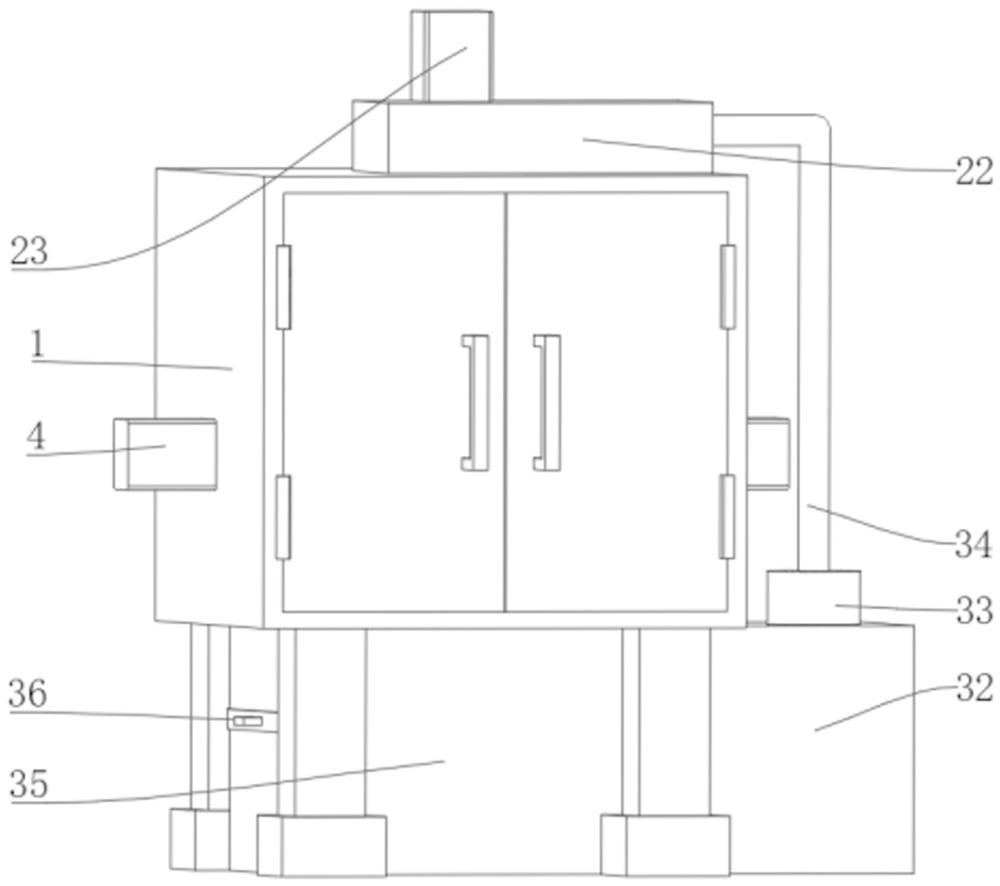

1.一種雙層網片加工用清潔裝置，包括殼體（1）和清潔板（19），其特征在于：所述殼體（1）的內腔頂部固定連接有伸縮桿（2），伸縮桿（2）遠離殼體（1）的一端固定連接有升降板（3），所述清潔板（19）設置在升降板（3）下側并連接有回轉驅動機構，殼體（1）的兩側均安裝有電機?。?），殼體（1）的內腔兩側均安裝有輸出箱ⅰ（5），電機?。?）的輸出端貫穿殼體（1）并延伸至對應的輸出箱ⅰ（5）內，電機?。?）的輸出端固定連接有轉動桿?。?），轉動桿ⅰ（6）遠離電機?。?）的一端固定連接有連接板?。?），連接板ⅰ（7）遠離轉動桿?。?）的一端轉動連接有升降桿（8），升降桿（8）遠離連接板?。?）的一端與升降板（3）轉動連接；

2.根據權利要求1所述的一種雙層網片加工用清潔裝置，其特征在于：所述殼體（1）的內腔頂部轉動連接有連接管?。?3），連接管ⅰ（13）的內腔滑動連接有連接管ⅱ（15），連接管ⅱ（15）內腔與連接管ⅰ（13）的內腔連通，連接管?。?3）上側設置有通水槽ⅱ（24）；

3.根據權利要求2所述的一種雙層網片加工用清潔裝置，其特征在于：所述回轉驅動機構包括電機ⅱ（23），殼體（1）的頂部連接有輸出箱ⅱ（22），輸出箱ⅱ（22）中部通過限制板（26）分隔為左右兩個腔室，輸出箱ⅱ（22）的頂部固定連接有電機ⅱ（23），連接管?。?3）固定連接在電機ⅱ（23）的輸出端，連接管?。?3）貫穿輸出箱ⅱ（22）的左側腔室且通水槽ⅱ（24）位于左側腔室內；

4.根據權利要求3所述的一種雙層網片加工用清潔裝置，其特征在于：所述限制板（26）靠近左側腔室的一側滑動設置有控制連通孔啟閉的擋板（27），所述限制板（26）的一側開設有壓縮槽ⅰ（28），所述壓縮槽?。?8）的內部固定連接有彈簧?。?9），所述彈簧?。?9）遠離壓縮槽?。?8）的一端固定連接有限位板（30），所述限位板（30）遠離彈簧ⅰ（29）的一側與擋板（27）固定連接，所述擋板（27）靠近連接管?。?3）的一側固定連接有抵觸板（31），連接管ⅰ（13）外壁上部固定連接有撥動板（25），撥動板（25）轉動時推動抵觸板（31）向彈簧?。?9）的方向移動并打開連通孔。

5.根據權利要求3所述的一種雙層網片加工用清潔裝置，其特征在于：所述供水裝置包括水箱（32），殼體（1）的一側安裝有水箱（32），水箱（32）的頂部安裝有水泵（33），水泵（33）的頂部安裝有l(wèi)形水管（34），且l形水管（34）遠離水泵（33）的一端與輸出箱ⅱ（22）的右側腔室連通。

6.根據權利要求5所述的一種雙層網片加工用清潔裝置，其特征在于：所述殼體（1）的底部安裝有收集箱（35），殼體（1）的內腔底部開設有廢料槽（40），收集箱（35）通過廢料槽（40）與殼體（1）連通，收集箱（35）內滑動連接有過濾框（36）；

7.根據權利要求6所述的一種雙層網片加工用清潔裝置，其特征在于：所述水箱（32）與收集箱（35）相互靠近的一側通過連接槽（39）連通。

8.根據權利要求1所述的一種雙層網片加工用清潔裝置，其特征在于：所述放料框（12）的內壁一側安裝有橡膠墊ⅰ（41），放料框（12）垂直于橡膠墊ⅰ（41）的兩個側壁上均開設有壓縮槽ⅱ（42），壓縮槽ⅱ（42）內滑動設置有橡膠墊ⅱ（44），壓縮槽ⅱ（42）的內部安裝有彈簧ⅱ（43），彈簧ⅱ（43）驅動橡膠墊ⅱ（44）向靠近橡膠墊?。?1）的方向運動；

9.根據權利要求3所述的一種雙層網片加工用清潔裝置，其特征在于：所述殼體（1）頂部設置有滑軌（46），所述輸出箱ⅱ（22）滑動設置在滑軌（46）內，輸出箱ⅱ（22）連接有驅動其直線往復運動的驅動器?。?7）。

10.根據權利要求3所述的一種雙層網片加工用清潔裝置，其特征在于：還包括固定框（48），固定框（48）與連接塊（11）固定連接，放料框（12）滑動設置在固定框（48）內，雙層網片設置在放料框（12）內，放料框（12）與固定框（48）之間設置有驅動放料框（12）沿固定框（48）運動的驅動器ⅱ（49）。

技術總結
本發明屬于網片清潔技術領域，更具體而言，涉及一種雙層網片加工用清潔裝置，包括殼體和清潔板，殼體的內腔頂部固定連接有伸縮桿，伸縮桿遠離殼體的一端固定連接有升降板，清潔板設置在升降板下側并連接有回轉驅動機構，殼體的兩側均安裝有電機Ⅰ，殼體的內腔兩側均安裝有輸出箱Ⅰ，電機Ⅰ的輸出端貫穿殼體并延伸至對應的輸出箱Ⅰ內，電機Ⅰ的輸出端固定連接有轉動桿Ⅰ，轉動桿Ⅰ一端固定連接有連接板Ⅰ，連接板Ⅰ一端轉動連接有升降桿，升降桿遠離連接板Ⅰ的一端與升降板轉動連接。在升降桿向上移動時會帶動升降板與連接管Ⅱ向上移動，清潔板也會向上移動，連接板Ⅰ轉動一百八十度可對放料框進行翻轉，通過毛刷對雙層網片另一面進行清理。

技術研發人員：岳全林
受保護的技術使用者：山西華億眾成建材有限公司
技術研發日：
技術公布日：2025/4/28
