本技術涉及游戲設備，具體涉及一種擊發裝置及滾球游戲機。

背景技術：

1、專利公開號為：cn116983611a的中國發明專利，公開了一種彈球擊發機構及彈球游戲設備，包括：底座、用于放置彈球的旋轉盤組件、用于控制旋轉盤組件轉動的把手組件、用于擊打彈球的擊發板、彈性組件、用于克服彈性組件的彈力以使擊發板轉動的第一驅動組件以及控制按鈕；該申請通過設置能夠驅動擊發板轉動的第一驅動組件，并且設置能夠帶動擊發板回彈的彈性組件，在實際使用過程中，只需要通過把手組件控制發射方向，然后按動操作按鈕，即可將小球發射出去。

2、上述彈球游戲設備的擊發機構通過把手組件控制發射方向，按動操作按鈕發射小球，相較于傳統的球類運動器械，該彈球游戲設備在一定程度減少了對精細運動技巧的依賴，降低了球類運動中對玩家瞄準、擊發的手眼協調能力，同時也降低了彈球游戲的樂趣與挑戰性。

技術實現思路

1、本實用新型提供一種擊發裝置及滾球游戲機，以解決現有球類游戲設備無法很好鍛煉玩家瞄準、擊發的手眼協調能力的技術問題。

2、本實用新型第一方面是提供一種擊發裝置，包括用于執行球體擊發動作的擊發機構，所述擊發機構包括外殼、內置于外殼內部并與外殼滑動連接的拉桿，還包括能夠帶動擊發機構轉動的旋轉機構、用于將擊發機構和旋轉機構復位至初始預設位置的復位機構，

3、所述旋轉機構包括旋轉主軸、軸承、軸承座、轉動塊，所述旋轉主軸通過軸承轉動安裝在軸承座內，所述旋轉主軸的頂端與擊發機構外殼裝配在一起，所述旋轉主軸的底端穿設過軸承座、并在所述軸承座下方固定裝配有轉動塊，用以傳導和轉換動力；

4、所述復位機構設置在軸承座下方，所述復位機構包括轉動臂、彈簧、滑輪，轉動臂一端與軸承座下端連接，另一端與彈簧連接，轉動臂中部設有滑輪，滑輪外柱面與所述轉動塊相抵接，彈簧另一端與軸承座下端連接，形成完整的彈性復位機構；當擊發機構位于初始預設位置時，彈簧處于無外力作用下的自然平衡狀態；當擊發機構離開初始位置時，彈簧因受力產生形變，通過轉動臂帶動滑輪與轉動塊相互作用，實現旋轉機構、擊發機構的復位操作。

5、復位機構巧妙地嵌入在軸承座下方，轉動臂的一端與軸承座的下端固定連接，形成了穩固的支撐基礎；另一端則與彈簧相連，借助彈簧的彈性勢能實現復位動作。轉動臂的中部特意設置了滑輪，該滑輪以其外柱面緊密貼合并抵接于轉動塊，確保了兩者之間的平滑接觸與動力傳遞。優選地，滑輪與轉動塊為滾動接觸，減少了轉動塊與轉動臂之間的摩擦力，提高復位動作的流暢性和效率。

6、一旦擊發機構因瞄準需要而偏離初始位置，彈簧就會因受力而發生伸縮，進而驅動轉動臂圍繞其與軸承座的連接點旋轉，接著通過滑輪作用于轉動塊，實現擊發機構的快速準確復位。此種復位機構設計采用了杠桿原理（轉動臂在復位機構中起到杠桿的作用），有效地利用了彈簧的彈力優勢，提升了復位動作的響應效率與復位精度準確性，同時能夠延長復位機構的整體使用壽命，滿足更為嚴苛的應用場景需求。

7、作為本實用新型的一種優選技術方案，所述轉動塊與滑輪外柱面相抵接的位置設置有凹槽，凹槽的弧度與滑輪外柱面相適配。

8、作為本實用新型的一種優選技術方案，所述限位塊遠離凹槽的一端設置有兩延伸臂，在兩延伸臂中間位置設置有限位件，限位件限制了延伸臂的轉動角度，進而限制了限位塊的轉動角度。

9、延伸臂的轉動角度范圍與凹槽的弧度曲率相匹配。當延伸臂進行轉動時，其轉動的角度范圍應剛好適合于與之對應的凹槽的弧形輪廓，以確保在轉動過程中兩者能夠完全契合，達到預期的機械傳動效果，從而保證復位的穩定性。

10、作為本實用新型的一種優選技術方案，所述外殼包括內套筒、外套筒以及設置在兩者之間的導向部，所述外套筒套設在內套筒外表面上，形成嵌套式組合結構；所述導向部與內套筒和外套筒緊密裝配，所述導向部設置有導向孔，以供拉桿移動通行，所述內套筒與外套筒設置有與所述導向孔同軸的穿孔。導向部的設置，防止了拉桿在移動過程中產生不必要的角度偏差，確保其直線運動軌跡的精確性。內套筒和外套筒上都相應設置了與導向孔同軸的穿孔，這些穿孔的設計與導向孔緊密配合，使拉桿平滑、定向移動，從而確保整個擊發機構動作的穩定性和準確性。

11、作為本實用新型的一種優選技術方案，拉桿包括滑桿、設置在滑桿兩端部的手把和擊發端，滑桿由前后兩部分可拆卸裝配而成。

12、作為本實用新型的一種優選技術方案，所述擊發機構還包括限位環、設置在限位環兩側的彈性組件和緩沖組件，所述限位環固定設置在拉桿上，所述彈性組件套設在拉桿上且位于近手把的一端。通過限位環限定拉桿的行程范圍，彈性組件和緩沖組件則分別承擔拉桿回彈時的彈性復位以及運動沖擊的吸收緩釋作用，確保了擊發機構在整個工作過程中的穩定性和舒適性。

13、作為本實用新型的一種優選技術方案，所述內套筒內還固定設置有限位擋板，以限制限位環在內套筒內的位移。

14、作為本實用新型的一種優選技術方案，所述緩沖組件包括聯動塊和緩沖部，所述緩沖部設置在靠近內套筒端部的一側，所述緩沖部遠離內套筒端部的一側設置有聯動塊，所述內套筒上開設有限位槽，所述聯動塊上設置有與所述限位槽相適配的滑塊，所述滑塊滑動設置在所述限位槽內。

15、作為本實用新型的一種優選技術方案，所述緩沖部與聯動塊之間設置有緩沖塊，所述緩沖塊與聯動塊固定裝配，所述緩沖塊未與聯動塊接觸的一側設置有凸起，所述凸起設置在緩沖塊末端部位，所述凸起間內徑大于緩沖部外徑。

16、作為本實用新型的一種優選技術方案，所述旋轉主軸頂端設有套塊，所述套塊內設置有貫通孔，以供外殼適配穿設。

17、作為本實用新型的一種優選技術方案，所述旋轉主軸頂端一體成型設有旋轉臺，所述套塊裝配在旋轉臺上。

18、外殼通過貫通孔進行插入式固定，從而確保擊發機構與旋轉機構之間能夠順暢互動，實現精準的角度調整和可靠的結構連接。

19、本實用新型的第二方面是提供一種滾球游戲機，包括上述的擊發裝置、集球機構、滾球回收機構、游戲機桌面，所述游戲機桌面上設置有放置滾球球體的發射位置、以及多個進球口，所述集球機構設置在進球口下方，所述滾球回收機構設置在集球機構下方用于收集進入集球機構內的滾球球體；所述擊發裝置設置在游戲桌面上，擊發裝置通過瞄準某一進球口將發射位置的滾球球體擊入進球口內，進入進球口的滾球球體通過集球機構進入滾球回收機構內。

20、有益效果是：

21、1、本實用新型整體裝配方便：拉桿由前后兩部分可拆卸連接，外殼的內套筒設為開口向下的柱體，與內部各組件的裝配也更加方便。

22、2、旋轉主軸通過軸承安裝在軸承座內部，實現了低摩擦、高效率的轉動功能。旋轉主軸的頂端與擊發機構的外殼進行了整合裝配，確保兩者動作同步；而旋轉主軸的底部穿透軸承座，并在軸承座下方固定裝配有一個轉動塊，該轉動塊起到傳導和轉化動力的重要作用。

技術特征：

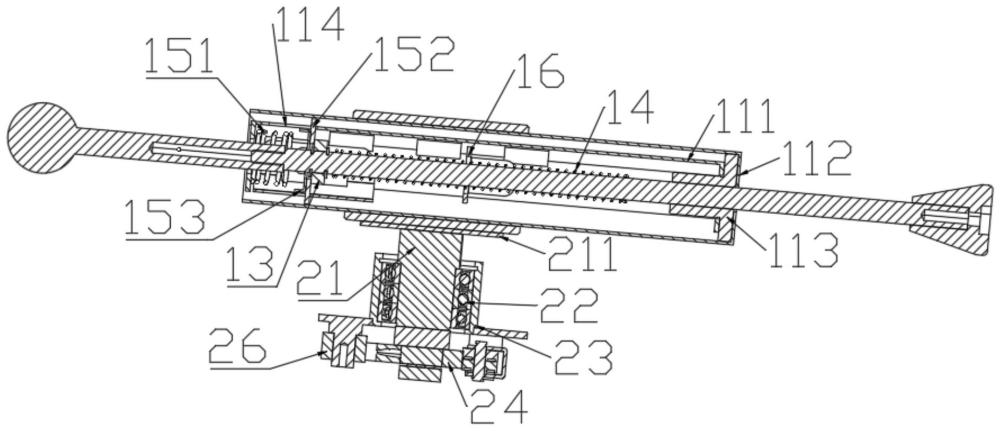

1.一種擊發裝置，包括用于執行球體擊發動作的擊發機構，所述擊發機構包括外殼(11)、內置于外殼(11)內部并與外殼(11)滑動連接的拉桿(12)，其特征在于，還包括能夠帶動擊發機構轉動的旋轉機構、用于將擊發機構和旋轉機構復位至初始預設位置的復位機構，

2.如權利要求1所述的一種擊發裝置，其特征在于，所述外殼(11)包括內套筒(111)、外套筒(112)以及設置在兩者之間的導向部(113)，所述外套筒(112)套設在內套筒(111)外表面上，形成嵌套式組合結構；所述導向部(113)與內套筒(111)和外套筒(112)緊密裝配，所述導向部(113)設置有導向孔，以供拉桿(12)移動通行，所述內套筒(111)與外套筒(112)設置有與所述導向孔同軸的穿孔。

3.如權利要求2所述的一種擊發裝置，其特征在于，所述拉桿(12)包括滑桿(122)、設置在滑桿(122)兩端部的手把(121)和擊發端(123)，滑桿(122)由前后兩部分可拆卸裝配而成。

4.如權利要求3所述的一種擊發裝置，其特征在于，所述擊發機構還包括限位環(13)、設置在限位環(13)兩側的彈性組件(14)和緩沖組件，所述限位環(13)固定設置在拉桿(12)上，所述彈性組件(14)套設在拉桿(12)上且位于近手把(121)的一端。

5.如權利要求4所述的一種擊發裝置，其特征在于，所述內套筒(111)內還固定設置有限位擋板(16)，以限制限位環(13)在內套筒(111)內的位移。

6.如權利要求4所述的一種擊發裝置，其特征在于，所述緩沖組件包括聯動塊(152)和緩沖部(151)，所述緩沖部(151)設置在靠近內套筒(111)端部的一側，所述緩沖部(151)遠離內套筒(111)端部的一側設置有聯動塊(152)，所述內套筒(111)上開設有限位槽(114)，所述聯動塊(152)上設置有與所述限位槽(114)相適配的滑塊，所述滑塊滑動設置在所述限位槽(114)內。

7.如權利要求6所述的一種擊發裝置，其特征在于，所述緩沖部(151)與聯動塊(152)之間設置有緩沖塊(153)，所述緩沖塊(153)與聯動塊(152)固定裝配，所述緩沖塊(153)未與聯動塊(152)接觸的一側設置有凸起，所述凸起設置在緩沖塊(153)末端部位，所述凸起間內徑大于緩沖部(151)外徑。

8.如權利要求1所述的一種擊發裝置，其特征在于，所述旋轉主軸(21)頂端設有套塊(25)，所述套塊(25)內設置有貫通孔，以供外殼(11)穿設裝配。

9.如權利要求8所述的一種擊發裝置，其特征在于，所述旋轉主軸(21)頂端一體成型設有旋轉臺(211)，所述套塊(25)裝配在旋轉臺(211)上。

10.一種滾球游戲機，其特征在于，包括如權利要求1-9任一項所述的擊發裝置（1）、集球機構（2）、滾球回收機構（3）、游戲機桌面（6），所述游戲機桌面（6）上設置有放置滾球球體的發射位置（61）、以及多個進球口（62），所述集球機構（2）設置在所述進球口（62）下方，所述滾球回收機構（3）設置在集球機構（2）下方用于收集進入集球機構（2）內的滾球球體；所述擊發裝置（1）設置在游戲機桌面（6）上，擊發裝置（1）通過瞄準某一進球口（62）將發射位置（61）的滾球球體擊入進球口（62）內，進入進球口（62）的滾球球體通過集球機構（2）進入滾球回收機構（3）內。

技術總結
本技術涉及一種擊發裝置及滾球游戲機，該擊發裝置包括用于執行球體擊發動作的擊發機構，所述擊發機構包括外殼、內置于外殼內部并與外殼滑動連接的拉桿，還包括能夠帶動擊發機構轉動的旋轉機構、用于將擊發機構和旋轉機構復位至初始預設位置的復位機構，所述旋轉機構包括旋轉主軸、軸承、軸承座、轉動塊，所述旋轉主軸通過軸承轉動安裝在軸承座內，所述旋轉主軸的頂端與擊發機構外殼裝配在一起，所述旋轉主軸的底端穿設過軸承座、并在所述軸承座下方固定裝配有轉動塊；所述復位機構設置在軸承座下方。本技術用于解決現有球類游戲設備無法很好鍛煉玩家瞄準、擊發的手眼協調能力的技術問題。

技術研發人員：陳代昌
受保護的技術使用者：廣州啟億科技有限公司
技術研發日：20240416
技術公布日：2025/3/20
