本技術涉及練習標靶，具體為一種足球射門練習標靶。

背景技術：

1、足球比賽目的是盡量將足球射入對方的球門內，每射入一球就可以得到一分，當比賽完畢后，得分多的一隊則勝出，而足球靶能夠練習足球運動員的射門能力，使運動員更具進攻性，因此在足球訓練時，常用到射門練習標靶。

2、目前，市場上的足球射門練習標靶一般位置是固定的，無法根據需求對標靶的位置進行調節，導致聯系標靶實用性較差，相關技術中，將練習標靶安裝在橫向往復調節結構上，提供改變練習標靶的位置，提高足球訓練效果，但是在實際使用時，調節機構直接暴露在空氣中，而球場泥土、草體結構較多，若有雜物落在絲桿上，會嚴重影響裝置的正常使用，具有一定的局限性，不方便使用。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種足球射門練習標靶，具備方便對練習標靶的位置進行調節的同時，也能起到較好的防塵效果的優點，解決了現有的足球射門練習標靶不具備較好的調節和防塵功能的問題。

3、(二)技術方案

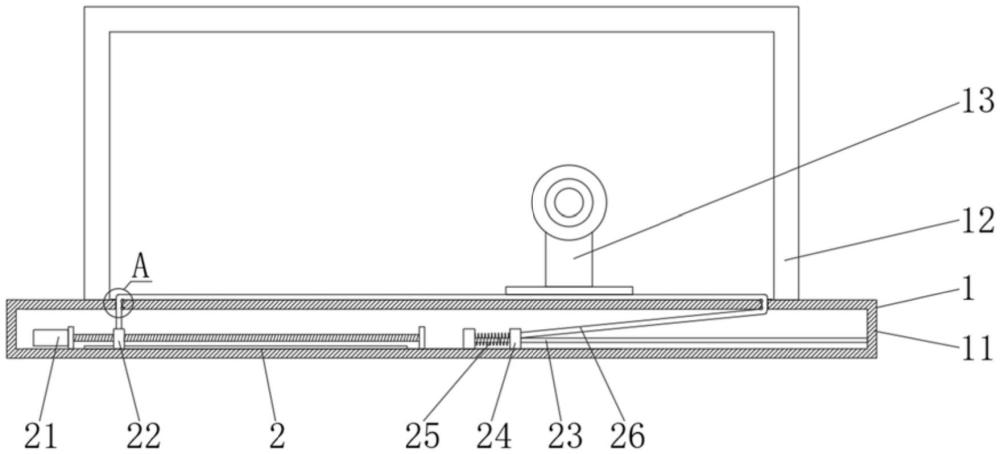

4、為實現上述目的，本實用新型提供如下技術方案：一種足球射門練習標靶，包括主體組件；所述主體組件包括：底座，其上設置有框體；標靶，設置于所述底座上；所述底座內設置有調節組件；所述調節組件包括：橫向調節機構，設置于所述底座內；滑塊一，滑動連接于所述底座內，且與所述橫向調節機構相連接；桿體一，設置于所述底座內；滑塊二，滑動連接于所述桿體一上；彈簧，套設于所述桿體一上；皮帶，設置于所述滑塊二上，所述皮帶一端與所述滑塊一相連接，所述標靶安裝于所述皮帶上。

5、在一些實施例中，所述底座頂部與地面齊平。

6、在一些實施例中，所述調節組件還包括：槽體，開設于所述底座上，所述皮帶一端通過一個所述槽體貫穿所述底座后，通過另一個所述槽體插入所述底座內，并與所述滑塊一相連接。

7、在一些實施例中，所述調節組件還包括：擋板，設置于所述底座上。

8、在一些實施例中，所述皮帶寬度大于所述標靶寬度。

9、在一些實施例中，所述底座上設置有輔助組件；所述輔助組件包括：桿體二，設置于所述底座上；導向輪，轉動連接于所述桿體二上。

10、在一些實施例中，所述輔助組件設置有多組。

11、在一些實施例中，所述導向輪截面為漏斗形。

12、(三)有益效果

13、與現有技術相比，本實用新型提供了一種足球射門練習標靶，具備以下有益效果：

14、本實用使用時，開啟橫向調節機構，對滑塊一的位置進行調整，同時使滑塊一拉動皮帶，通過皮帶帶動標靶移動，實現對標靶位置的調節，當滑塊一向左滑動時，通過彈簧的回彈力，使滑塊二向左滑動，并拉動皮帶，實現對標靶橫向位置的調節，具備方便對練習標靶的位置進行調節的同時，也能起到較好的防塵效果的優點，解決了現有的足球射門練習標靶不具備較好的調節和防塵功能的問題。

技術特征：

1.一種足球射門練習標靶，包括主體組件(1)；所述主體組件(1)包括：

2.根據權利要求1所述的一種足球射門練習標靶，其特征在于：所述底座(11)頂部與地面齊平。

3.根據權利要求1所述的一種足球射門練習標靶，其特征在于：所述調節組件(2)還包括：

4.根據權利要求1所述的一種足球射門練習標靶，其特征在于：所述調節組件(2)還包括：

5.根據權利要求1所述的一種足球射門練習標靶，其特征在于：所述皮帶(26)寬度大于所述標靶(13)寬度。

6.根據權利要求1所述的一種足球射門練習標靶，其特征在于：所述底座(11)上設置有輔助組件(3)；所述輔助組件(3)包括：

7.根據權利要求6所述的一種足球射門練習標靶，其特征在于：所述輔助組件(3)設置有多組。

8.根據權利要求6所述的一種足球射門練習標靶，其特征在于：所述導向輪(32)截面為漏斗形。

技術總結
本技術涉及練習標靶技術領域，且公開了一種足球射門練習標靶，包括主體組件；所述主體組件包括：底座，其上設置有框體；標靶，設置于所述底座上；所述底座內設置有調節組件；所述調節組件包括：橫向調節機構，設置于所述底座內；滑塊一，滑動連接于所述底座內；開啟橫向調節機構，對滑塊一的位置進行調整，同時使滑塊一拉動皮帶，通過皮帶帶動標靶移動，實現對標靶位置的調節，當滑塊一向左滑動時，通過彈簧的回彈力，使滑塊二向左滑動，并拉動皮帶，實現對標靶橫向位置的調節，具備方便對練習標靶的位置進行調節的同時，也能起到較好的防塵效果的優點，解決了現有的足球射門練習標靶不具備較好的調節和防塵功能的問題。

技術研發人員：黎振華
受保護的技術使用者：黑龍江職業學院（黑龍江省經濟管理干部學院）
技術研發日：20240429
技術公布日：2025/4/24
