本發明屬于麻將機娛樂設備，具體涉及一種供牌裝置及麻將機。

背景技術：

1、麻將機是一種可方便多名用戶同時進行游戲的娛樂設備，可省去用戶洗牌碼牌等操作，給用戶更好的游戲體驗。麻將機通常具有用于對麻將牌進行洗牌的洗牌機構、用于對洗好的麻將牌進行疊放并上牌至桌面供多名使用者使用的多個上牌機構。其中，上牌機構一般為四套，每套上牌機構通常包括用于從洗牌機構的洗牌盤中吸附麻將牌并對其進行一定距離輸送的供牌裝置、用于從供牌裝置接取麻將牌并將兩張麻將牌上下疊成牌墩的疊牌裝置、用于儲存牌墩的儲牌裝置、用于相互配合將儲存的牌墩推動至桌面上的推牌裝置和升牌裝置。

2、其中，對于供牌裝置，目前多用的結構包括一個嵌有磁體件的吸牌輪、套裝在吸牌輪上的皮帶、用于驅動皮帶轉動并同步帶動吸牌輪轉動的傳動結構及電機、以及用于安裝上述部件的架體。麻將牌被吸牌輪吸附后就隨皮帶移動，被輸送至疊牌裝置處。這樣的結構中，由于在吸牌輪吸附麻將牌時，麻將牌對皮帶造成頻繁的撞擊，因此皮帶容易出現提前老化甚至開裂的現象，同時皮帶因受到撞擊也容易出現跑偏現象，因此在使用一段時間之后，為保證娛樂體驗，需要對同步帶進行檢查，有必要時還需要對皮帶的位置進行校正或是更換新的同步帶。

3、然而，受限于放置麻將機的房間尺寸以及多名用戶打牌時的需要，麻將機的尺寸不宜過大，其中的上牌機構通常采用非常緊湊的結構設計，并且供牌裝置的部件及上牌機構的其他部件安裝在同一架體上，因此對皮帶組件進行檢查、位置校正以及同步帶的更換都非常不便，耗時較長。用戶在自行拆卸麻將機以檢查更換皮帶時，因為上牌機構的結構緊湊也容易對其他部件造成影響甚至損壞，給用戶造成了麻煩和困擾。

技術實現思路

1、本發明是為解決上述問題而進行的，目的在于提供一種能夠更方便地進行檢查及更換的供牌裝置，以及采用該供牌裝置的麻將機，本發明采用了如下技術方案：

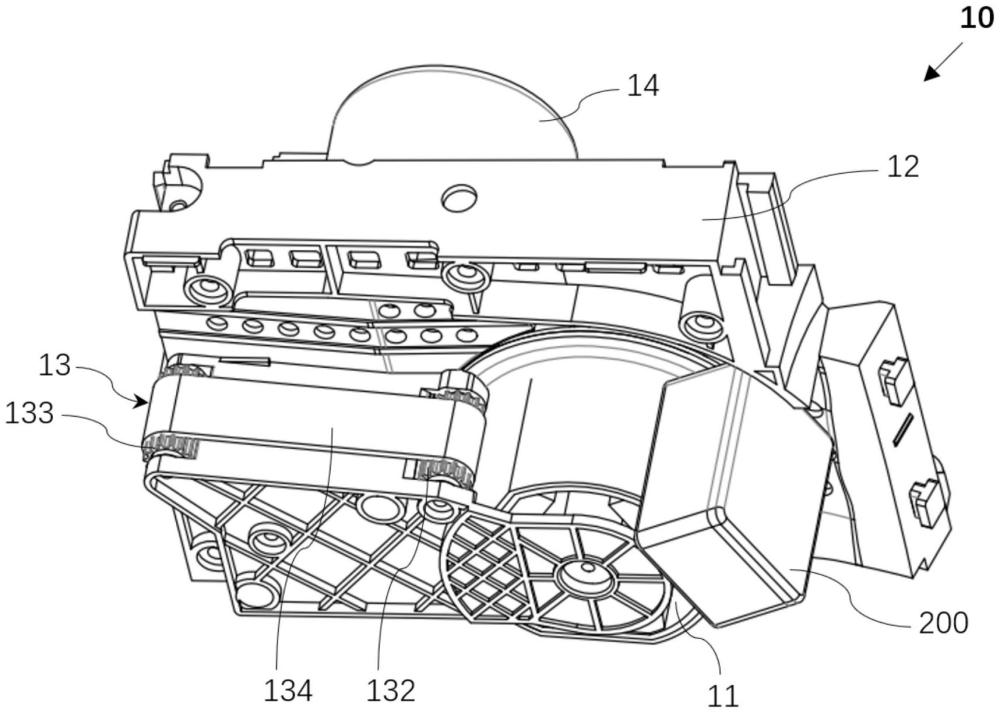

2、本發明提供了一種供牌裝置，設置在具有洗牌盤、疊牌裝置和升牌裝置的麻將機中，所述升牌裝置具有升牌承載架，該供牌裝置具有這樣的技術特征，其包括：供牌架，可拆卸地安裝在所述升牌承載架上；吸牌輪，可轉動地設置在所述供牌架上，用于從所述洗牌盤吸附麻將牌；同步帶組件，設置在所述供牌架上，且位于所述吸牌輪與所述疊牌裝置之間，具有供牌同步帶以及用于驅動該供牌同步帶轉動的同步帶主動輪，所述供牌同步帶用于從所述吸牌輪接取所述麻將牌并將該麻將牌輸送至所述疊牌裝置處；供牌驅動器；以及驅動齒輪，設置在所述供牌驅動器的輸出端，其中，所述吸牌輪一端為吸牌輪齒輪部，其呈齒輪狀且與所述驅動齒輪從一側相嚙合，所述同步帶主動輪一端為同步帶輪齒輪部，其呈齒輪狀且與所述驅動齒輪從另一側相嚙合。

3、本發明提供的供牌裝置，還可以具有這樣的技術特征，其還包括：吸牌輪罩，套裝在所述吸牌輪上，其中，所述吸牌輪還具有與所述吸牌輪齒輪部同軸設置的吸牌輪體部，其內側設置有吸牌磁體，用于吸附鑲嵌有磁體材料的所述麻將牌，所述吸牌輪體部呈筒狀，所述吸牌輪罩包括輪體包覆部，包覆在所述吸牌輪體部的外周面上。

4、本發明提供的供牌裝置，還可以具有這樣的技術特征，其還包括：吸牌輪罩，由靜音耐磨材料制成，套裝在所述吸牌輪上，其中，所述吸牌輪還具有一圈牌限位凸緣，設置在所述吸牌輪齒輪部與所述吸牌輪體部之間，且相對于所述吸牌輪體部徑向凸出，所述吸牌輪罩還包括與所述輪體包覆部一體形成的凸緣貼合部，貼合在所述牌限位凸緣的朝向所述吸牌輪體部的表面上。

5、本發明提供的供牌裝置，還可以具有這樣的技術特征，其中，所述吸牌輪體部包括間隔設置的多個平板部分和多個弧形部分，所述弧形部分設置在相鄰兩個所述平板部分之間且沿徑向向外凸出，包覆在所述平板部分上的所述輪體包覆部的部分的外表面為平面，用于與所述麻將牌厚度方向的一個表面接觸，所述吸牌輪還包括多個磁體安裝部，分別設置在各個所述平板部分的內側，所述磁體安裝部具有磁體安裝孔，用于嵌合安裝一個或多個所述吸牌磁體。

6、本發明提供的供牌裝置，還可以具有這樣的技術特征，其中，所述同步帶組件還包括至少兩個同步帶從動輪，包括設置在所述吸牌輪旁的第一同步帶從動輪和設置在所述疊牌裝置旁的第二同步帶從動輪，所述供牌同步帶套裝在所述同步帶主動輪和多個所述同步帶從動輪上，所述第一同步帶從動輪和所述第二同步帶從動輪之間的所述供牌同步帶為其供牌輸送段，所述第二同步帶從動輪的高度高于所述第一同步帶從動輪的高度，使得所述供牌輸送段沿其輸送方向向上傾斜。

7、本發明提供的供牌裝置，還可以具有這樣的技術特征，其中，所述同步帶從動輪的中部均具有一圈導向凸起，所述供牌同步帶內表面中部具有與所述導向凸起相匹配的一圈導向槽，所述導向凸起嵌入在所述導向槽中，所述同步帶主動輪具有主動輪體部以及設置在所述主動輪體部兩端處的兩圈同步帶限位凸緣，所述供牌同步帶套裝在所述主動輪體部上且位于兩圈所述同步帶限位凸緣之間。

8、本發明提供的供牌裝置，還可以具有這樣的技術特征，其中，所述同步帶從動輪的一圈所述導向凸起的兩側分別為兩個從動輪體部，所述主動輪體部和所述從動輪體部的外周都具有多個同步帶齒，所述供牌同步帶的內表面上，在所述導向槽兩側分別具有多個與所述同步帶齒相匹配的多個配合齒槽，所述同步帶限位凸緣的凸出距離大于所述供牌同步帶的厚度。

9、本發明提供的供牌裝置，還可以具有這樣的技術特征，其中，所述供牌架包括：供牌主架體，可拆卸地安裝在升牌承載架上；以及部件保護板，固定在所述供牌主架體上，其中，所述供牌主架體與所述部件保護板上對應地設置有多對同步帶輪安裝孔，分別用于安裝所述同步帶主動輪以及所述同步帶從動輪，所述升牌承載架的一端具有：主架體固定部，呈條狀且分布有多個架體固定孔；以及保護板固定部，呈與的所述部件保護板相匹配的板狀，且分布有多個保護板固定孔，所述供牌主架體的上端具有與多個所述架體固定孔相對應的多個架體安裝孔，所述部件保護板上分布有與多個所述保護板固定孔相對應的多個保護板安裝孔。

10、本發明提供的供牌裝置，還可以具有這樣的技術特征，其中，所述供牌主架體還具有：圓形凹槽，用于安裝所述吸牌輪，所述吸牌輪的至少所述吸牌輪齒輪部容納在所述圓形凹槽中；異形凹槽，與所述圓形凹槽的一側連通，所述驅動齒輪、所述同步帶主動輪的至少所述主動輪齒輪部容納在所述異形凹槽中，所述部件保護板設置在所述異形凹槽上，將所述驅動齒輪、所述同步帶主動輪以及所述供牌同步帶的一部分遮蔽。

11、本發明提供了一種麻將機，該麻將機具有這樣的技術特征，其包括：洗牌盤，用于容納多個麻將牌并對其進行洗牌；疊牌裝置，用于將所述麻將牌疊成牌墩；以及供牌裝置，用于從所述洗牌盤吸附所述麻將牌并將其供給至所述疊牌裝置，其中，所述供牌裝置為上述的供牌裝置。

12、發明的作用與效果

13、根據本發明提供的供牌裝置及麻將機，供牌裝置包括供牌架、吸牌輪、同步帶組件、供牌驅動器以及驅動齒輪，其中，由于供牌架可拆卸地安裝在升牌裝置的升牌承載架上，而供牌裝置的其他部件都設置在供牌架上，因此該供牌裝置可作為一個整體模塊進行安裝或拆卸，從而可以方便地檢查其中的供牌同步帶的情況、對供牌同步帶的位置進行糾正，或是整體替換上另一個供牌裝置，使得供牌裝置中部件的檢查及維護更為方便。并且，由于同步帶組件設置在吸牌輪與疊牌裝置之間，也即其中的供牌同步帶不再套裝在吸牌輪上，而是從吸牌輪接取麻將牌，因此可避免吸附麻將牌時對供牌同步帶造成撞擊，從而可提高供牌同步帶的使用壽命，減少檢查更換同步帶的頻率，同時也可避免供牌同步帶受麻將牌撞擊而跑偏，也就可以避免因同步帶跑偏而產生噪音、干涉上牌機構中其他部件正常工作等問題。此外，吸牌輪的一端和同步帶主動輪的一端都設置為齒輪部，且分別從兩側與驅動齒輪相嚙合，因此能夠通過同一個供牌驅動器及驅動齒輪對吸牌輪和同步帶組件進行同步驅動，使得兩者的運行速度基本一致，從而使得供牌同步帶能夠穩定地從吸牌輪接取麻將牌，并且也不需要為兩者分別設置驅動器，可避免為此而增加部件數量，使得供牌裝置保持部件數量較少、結構緊湊。
