本技術涉及健身器材，更具體地說，本實用涉及一種俯臥式臂腿聯動健身器。

背景技術：

1、俯臥式臂腿聯動健身器是一種專門設計的健身器材，可以實現臂部和腿部的聯動鍛煉。能同時對全身肌肉進行協調、勻稱的鍛煉。它能夠幫助用戶進行高效、全面的運動，增強肌肉力量，提高身體協調性和靈活性。

2、由于不同用戶的體型差異，為確保健身效果的最優化，需要對健身器材進行個性化的調整。然而，傳統俯臥式臂腿聯動健身器的調節過程較為不便，無法實現線性調節，從而導致無法有效適應不同用戶的身材特點。

技術實現思路

1、為了克服現有技術的上述缺陷，本實用新型的實施例提供一種俯臥式臂腿聯動健身器，本發明所要解決的技術問題是：傳統俯臥式臂腿聯動健身器不便于根據用戶身材進行調節。

2、為實現上述目的，本實用新型提供如下技術方案：一種俯臥式臂腿聯動健身器，包括底架，所述底架的頂部固定連接有立架，所述立架的頂部固定連接有底板，所述底板的頂部固定連接有海綿墊，所述立架的兩側均固定連接有把手，所述底架的頂部固定連接有立柱，所述立柱的內側轉動連接有轉臂，所述轉臂的內部開設有第一滑動槽，所述第一滑動槽的內部滑動連接有滑動架，所述滑動架的內部轉動連接有第一螺桿，所述第一滑動槽的內部固定連接有固定塊，且第一螺桿螺紋套接于固定塊的內部，所述第一螺桿的外部固定連接有第一傘齒輪，所述滑動架的內部轉動連接有轉軸，所述轉軸的底部固定連接有第二傘齒輪，且第二傘齒輪與第一傘齒輪相嚙合，所述轉軸的頂部固定連接有手輪，所述轉臂的側面開設有第二滑動槽，且轉軸位于第二滑動槽的內部；

3、所述滑動架遠離轉臂的一端固定連接有安裝塊，所述安裝塊的內側固定連接有擋桿，所述擋桿的外部活動套接有護套，所述安裝塊的外側固定連接有第二螺桿，所述第二螺桿的外部活動套接有多個配重片，所述第二螺桿的外部螺紋套接有限位帽。

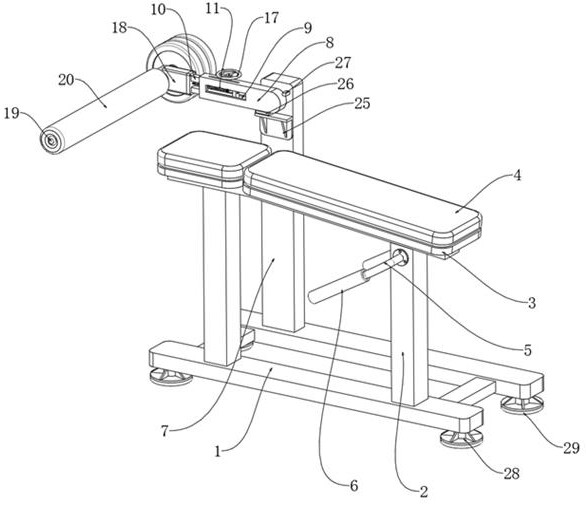

4、如圖1-3所示的，實施方式具體為：通過轉動手輪可以帶動第二傘齒輪，然后通過嚙合的第一傘齒輪可以帶動第一螺桿在固定塊內部轉動，隨后在螺紋的作用下帶動滑動架在轉臂內滑動，然后可以帶動安裝塊移動，從而可以實現根據使用者的身材來調節擋桿的位置，從而使得使用者更加舒適，避免鍛煉時造成損傷；

5、隨后趴在海綿墊上，然后握住把手，之后將腿放置到護套下面，然后使用小腿抬起擋桿，通過配重片提供一定的阻力可以實現對腿部進行鍛煉。

6、在一個優選的實施方式中，所述立柱的內側固定連接有擋架，所述擋架的頂部固定連接有緩沖墊，所述立柱的內側固定連接有擋塊。

7、通過設置的擋架和擋塊可以對轉臂起到限位作用，避免轉臂過度轉動，通過設置的緩沖墊可以減少撞擊產生的噪音。

8、在一個優選的實施方式中，所述第二螺桿的外部開設有三個限位槽，所述配重片的內側固定連接有三個限位條，且限位條滑動連接于對應的限位槽的內部。

9、通過設置的限位條卡在限位槽的內部可以使得配重片在移動的過程中更加穩定，避免對使用者造成影響。

10、在一個優選的實施方式中，所述底架的底部固定連接有四個腳座，四個所述腳座的底部均固定連接有防滑墊。

11、通過設置的防滑墊可以使得該裝置放置的更加穩定。

12、在一個優選的實施方式中，所述把手的外部固定套接有防滑套。

13、通過設置的防滑套可以提升用戶握持的手感，增加握持的摩擦力。

14、本實用新型的技術效果和優點：

15、通過轉動手輪可以帶動第二傘齒輪，然后通過嚙合的第一傘齒輪可以帶動第一螺桿在固定塊內部轉動，隨后在螺紋的作用下帶動滑動架在轉臂內滑動，然后可以帶動安裝塊移動，從而可以實現根據使用者的身材來調節擋桿的位置，從而使得使用者更加舒適，避免鍛煉時造成損傷。

技術特征：

1.一種俯臥式臂腿聯動健身器，包括底架（1），其特征在于：所述底架（1）的頂部固定連接有立架（2），所述立架（2）的頂部固定連接有底板（3），所述底板（3）的頂部固定連接有海綿墊（4），所述立架（2）的兩側均固定連接有把手（5），所述底架（1）的頂部固定連接有立柱（7），所述立柱（7）的內側轉動連接有轉臂（8），所述轉臂（8）的內部開設有第一滑動槽（9），所述第一滑動槽（9）的內部滑動連接有滑動架（10），所述滑動架（10）的內部轉動連接有第一螺桿（11），所述第一滑動槽（9）的內部固定連接有固定塊（12），且第一螺桿（11）螺紋套接于固定塊（12）的內部，所述第一螺桿（11）的外部固定連接有第一傘齒輪（13），所述滑動架（10）的內部轉動連接有轉軸（14），所述轉軸（14）的底部固定連接有第二傘齒輪（15），且第二傘齒輪（15）與第一傘齒輪（13）相嚙合，所述轉軸（14）的頂部固定連接有手輪（17），所述轉臂（8）的側面開設有第二滑動槽（16），且轉軸（14）位于第二滑動槽（16）的內部；

2.根據權利要求1所述的一種俯臥式臂腿聯動健身器，其特征在于：所述立柱（7）的內側固定連接有擋架（25），所述擋架（25）的頂部固定連接有緩沖墊（26），所述立柱（7）的內側固定連接有擋塊（27）。

3.根據權利要求1所述的一種俯臥式臂腿聯動健身器，其特征在于：所述第二螺桿（21）的外部開設有三個限位槽（22），所述配重片（23）的內側固定連接有三個限位條（30），且限位條（30）滑動連接于對應的限位槽（22）的內部。

4.根據權利要求1所述的一種俯臥式臂腿聯動健身器，其特征在于：所述底架（1）的底部固定連接有四個腳座（28），四個所述腳座（28）的底部均固定連接有防滑墊（29）。

5.根據權利要求1所述的一種俯臥式臂腿聯動健身器，其特征在于：所述把手（5）的外部固定套接有防滑套（6）。

技術總結
本技術公開了一種俯臥式臂腿聯動健身器，具體涉及健身器材技術領域，包括底架，底架頂部固定連接有立架，底架頂部固定連接有立柱，立柱內側轉動連接有轉臂，轉臂內部開設有第一滑動槽，第一滑動槽內部滑動連接有滑動架，滑動架內部轉動連接有第一螺桿，第一滑動槽內部固定連接有固定塊，第一螺桿外部固定連接有第一傘齒輪，滑動架內部轉動連接有轉軸，轉軸底部固定連接有第二傘齒輪，轉軸頂部固定連接有手輪，轉臂側面開設有第二滑動槽；滑動架遠離轉臂的一端固定連接有安裝塊，安裝塊內側固定連接有擋桿。本技術通過轉動手輪可以實現根據使用者的身材來調節擋桿的位置，從而使得使用者更加舒適，避免鍛煉時造成損傷。

技術研發人員：叢洋洋,叢建國
受保護的技術使用者：南通尤力體育科技股份有限公司
技術研發日：20240603
技術公布日：2025/4/24
