本技術屬于醫療器械，尤其涉及一種韌帶撕裂康復護理裝置。

背景技術：

1、韌帶是纖維關節囊增厚部分，但有些與關節囊分開。當受到暴力就可引起損傷，輕者為韌帶扭傷。系韌帶過度牽伸或部分纖維斷裂所致。表現為疼痛、壓痛、不同程度的腫脹，活動受限。x線檢查無異常發現，重者為韌帶斷裂，有時合并關節扭傷、撕脫骨折或關節脫位。表現為疼痛、明顯腫脹、淤血、關節積液或血腫、活動明顯受限。x線片顯示關節腔寬窄不均。韌帶勞損可采用局部制動，理療或封閉等。對韌帶完全斷裂一般須手術治療，某些新鮮閉合性斷裂可用石膏固定治療。

2、韌帶撕裂后需要使用韌帶撕裂護具進行防護，傳統的膝關節韌帶撕裂護具大多是將護具穿戴在患者大腿以及小腿后對患者的大腿以及小腿進行固定，從而達到對患者膝關節進行制動的目的。但這種護具在使用時存在以下缺陷：由于傳統的護具只能對膝關節進行固定，當膝關節韌帶在逐步恢復時，患者需要適當的對膝關節進行訓練，因此當患者穿著該裝置時膝關節無法活動，患者脫下該裝置后，若患者膝關節的活動角度過大，易造成膝關節韌帶二次受傷。針對上述缺陷：為此，我們提出一種韌帶撕裂康復護理裝置。

技術實現思路

1、本實用新型目的在于提供一種韌帶撕裂康復護理裝置，以解決背景技術中所提出的技術問題。

2、為實現上述目的，本實用新型的具體技術方案如下：一種韌帶撕裂康復護理裝置，包括大腿護具和小腿護具，所述大腿護具與小腿護具之間設置有調節結構，調節結構包括轉動盤，轉動盤的內壁開設有旋轉軌道槽，旋轉軌道槽的內壁轉動連接有調節桿，調節桿的下端與小腿護具的上表面固定連接，且調節桿與轉動盤之間設置有可限制調節桿轉動角度的限位組件；

3、限位組件包括固定安裝在轉動盤外環面的弧形套筒，弧形套筒的內壁滑動連接有弧形導向桿，弧形導向桿的一端與調節桿的表面固定連接，且弧形導向桿的表面設置有外螺紋，外螺紋的表面螺紋連接有限位筒。

4、優選的，所述大腿護具的下表面與弧形套筒的外環面固定連接。

5、優選的，所述弧形套筒、弧形導向桿的中心與調節桿的旋轉中心相互重合。

6、優選的，所述弧形套筒的內部設置有可對患者膝關節韌帶進行訓練的訓練組件，訓練組件包括滑動連接在弧形套筒內壁的壓縮彈簧，弧形套筒遠離弧形導向桿的一端開設有內螺紋，且內螺紋的內壁螺紋連接有封堵帽。

7、優選的，所述弧形導向桿遠離調節桿的一端固定安裝有擋板，且擋板的表面與弧形套筒的內壁滑動連接。

8、優選的，所述限位筒的外徑大于弧形套筒的內徑。

9、本實用新型的一種韌帶撕裂康復護理裝置具有以下優點：

10、1.該一種韌帶撕裂康復護理裝置，通過設置調節結構，將大腿護具和小腿護具穿戴在患者的大腿和小腿上后，接著轉動限位筒改變弧形套筒至限位筒之間的間距，當患者轉動小腿時，此時弧形導向桿會在弧形套筒的內壁滑動，當限位筒接觸弧形套筒后，此時限位筒會限制弧形導向桿繼續進入弧形套筒內，從而可限制患者小腿的轉動角度，對比現有技術，該裝置利用改變限位筒至弧形套筒之間的間距，從而可調節患者小腿的轉動角度，進而可當患者需要適當的對膝關節進行訓練時，利用限位組件調節患者膝關節轉動的角度，避免膝關節過度轉動導致膝關節韌帶拉傷的問題。

11、2.該一種韌帶撕裂康復護理裝置，通過設置訓練組件，將壓縮彈簧放入弧形套筒內后，接著將封堵帽擰入弧形套筒內，此時壓縮彈簧的一端與封堵帽接觸，壓縮彈簧的另一端與擋板接觸，當患者轉動膝關節時，此時弧形導向桿會沿著弧形套筒的內壁滑動，擋板會同步移動驅使壓縮彈簧收縮，從而可使患者克服壓縮彈簧的收縮力達到對患者膝關節韌帶的訓練。

技術特征：

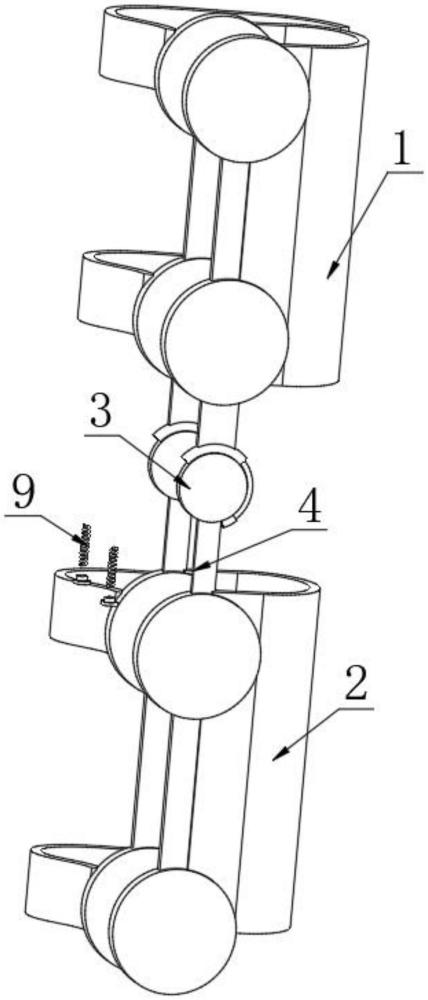

1.一種韌帶撕裂康復護理裝置，包括大腿護具(1)和小腿護具(2)，其特征在于：所述大腿護具(1)與小腿護具(2)之間設置有調節結構，調節結構包括轉動盤(3)，轉動盤(3)的內壁開設有旋轉軌道槽(4)，旋轉軌道槽(4)的內壁轉動連接有調節桿(5)，調節桿(5)的下端與小腿護具(2)的上表面固定連接，且調節桿(5)與轉動盤(3)之間設置有可限制調節桿(5)轉動角度的限位組件；

2.根據權利要求1所述的一種韌帶撕裂康復護理裝置，其特征在于：所述大腿護具(1)的下表面與弧形套筒(6)的外環面固定連接。

3.根據權利要求1所述的一種韌帶撕裂康復護理裝置，其特征在于：所述弧形套筒(6)、弧形導向桿(7)的中心與調節桿(5)的旋轉中心相互重合。

4.根據權利要求1所述的一種韌帶撕裂康復護理裝置，其特征在于：所述弧形套筒(6)的內部設置有可對患者膝關節韌帶進行訓練的訓練組件，訓練組件包括滑動連接在弧形套筒(6)內壁的壓縮彈簧(9)，弧形套筒(6)遠離弧形導向桿(7)的一端開設有內螺紋，且內螺紋的內壁螺紋連接有封堵帽(10)。

5.根據權利要求1所述的一種韌帶撕裂康復護理裝置，其特征在于：所述弧形導向桿(7)遠離調節桿(5)的一端固定安裝有擋板(11)，且擋板(11)的表面與弧形套筒(6)的內壁滑動連接。

6.根據權利要求1所述的一種韌帶撕裂康復護理裝置，其特征在于：所述限位筒(8)的外徑大于弧形套筒(6)的內徑。

技術總結
本技術公開了一種韌帶撕裂康復護理裝置，包括大腿護具和小腿護具，所述大腿護具與小腿護具之間設置有調節結構，調節結構包括轉動盤，轉動盤的內壁開設有旋轉軌道槽，旋轉軌道槽的內壁轉動連接有調節桿，調節桿的下端與小腿護具的上表面固定連接，且調節桿與轉動盤之間設置有可限制調節桿轉動角度的限位組件，限位組件包括固定安裝在轉動盤外環面的弧形套筒。該一種韌帶撕裂康復護理裝置，通過設置調節結構，對比現有技術，該裝置利用改變限位筒至弧形套筒之間的間距，從而可調節患者小腿的轉動角度，進而可當患者需要適當的對膝關節進行訓練時，利用限位組件調節患者膝關節轉動的角度，避免膝關節過度轉動導致膝關節韌帶拉傷的問題。

技術研發人員：陳澄,洪姍,焦曉紅,朱艷英
受保護的技術使用者：恩施土家族苗族自治州中心醫院
技術研發日：20240703
技術公布日：2025/4/28
