本發明涉及體育訓練器材與方法，具體涉及一種基于視覺的臺球輔助訓練系統及方法。

背景技術：

1、臺球新手在訓練初期無法準確判斷站位、姿態、放桿、運桿、出桿等分解動作的正確性，通常需要教練反復進行標準動作示范和錯誤動作糾正，此種訓練方法過程繁鎖、訓練效率較低。現有的輔助系統能夠通過球桿的運動軌跡來反饋矯正動作，例如公開號為cn107635627a的中國專利文獻記載了一種臺球擊球輔助方法、臺球擊球輔助系統及便攜式電子設備，通過記錄球桿的動作和擊球路徑提出擊球建議，但是這種方式適合熟練的運動員，可以輔助其做出最佳的擊球路徑，但是對于新手來說，擊球時身體的動作更加重要，如果動作不標準，僅依靠球桿和擊球軌跡調整擊球發力，很難真正學會臺球運動。

技術實現思路

1、本發明提供一種基于視覺的臺球輔助訓練系統及方法，以解決現有的臺球訓練無法輔助矯正姿態和動作的技術問題。

2、為解決上述技術問題，本發明采用如下技術方案：

3、設計一種基于視覺的臺球輔助訓練系統，包括：

4、投影模塊，用于在臺球桌桌面上投影白球、目標球的擺放位置以及擊球輔助線，還用于在地面上投影輔助站位點；

5、圖像采集模塊，用于采集桌面以及訓練者頂部、正前方、側面的影像；

6、圖像分析模塊，用于通過視覺技術分析訓練者的姿態和動作，并和標準動作進行比對；

7、輸出模塊，用于輸出動作診斷報告以及語音矯正提醒。

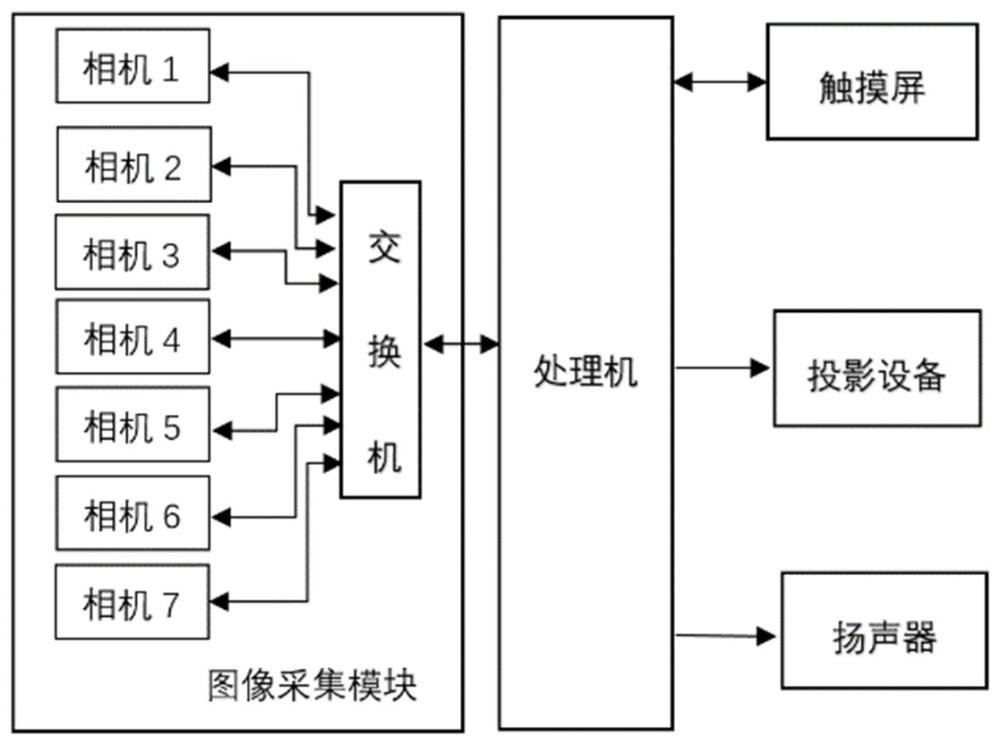

8、進一步的，所述圖像采集模塊包括七部攝像機，分別為位于臺球桌中心點正上方的一部、臺球桌對角線延長線上方的四部、臺球桌寬度方向兩側的兩部。

9、進一步的，所述圖像分析模塊包括用于提取人體關鍵點坐標的位姿估計算法，人體關鍵點包括重心腳位置、輔助腳位置、左膝蓋、右膝蓋、握桿點，握桿手的手腕、肘、肩位置，輔助手的手架點、腕、肘、肩位置。

10、進一步的，所述輸出模塊包括顯示屏和揚聲器，所述顯示屏能夠獲取訓練者的訓練視頻以及診斷報告，所述揚聲器能夠向訓練者播報語音提示信息。

11、進一步的，還包括終端設備，用于通過無線的方式接收并存儲訓練視頻以及診斷報告。

12、本發明還設計一種基于視覺的臺球輔助訓練方法，包括以下步驟：

13、s1：訓練前準備，投影模塊在臺球桌桌面上投影白球、目標球的擺放位置以及擊球輔助線，并投影輔助站位點，訓練者根據投影和語音提示正確擺放目標球與白球；

14、s2：標準動作錄入，訓練者根據輔助站位點入位，在教練的指導下擺出標準動作，圖像采集模塊和圖像分析模塊將所述標準動作錄入系統；

15、s3:位姿矯正，訓練者再次入位，擺出擊球前姿勢，圖像分析模塊識別所述擊球前姿勢的關鍵點位，并和s2中錄入的標準動作比對，由訓練者調整姿態迎合標準動作；

16、s4：擊球訓練，擊球包括放桿、運桿、出桿，在擊球的過程中，圖像分析模塊實時分析擊球動作是否標準。

17、7.?根據權利要求6所述的基于視覺的臺球輔助訓練方法，其特征在于，所述步驟s2中，當檢測到球桿方向和進球線重合時，開始錄入標準動作，圖像分析模塊提取標準動作中的關鍵點位并存儲。

18、進一步的，所述步驟s3中，訓練者站位正確后，投影模塊在桌面上投射標準動作對應的桿頭位置、輔助手手架點、腕、肘和肩的位置，由訓練者調整姿態迎合標準位置。

19、進一步的，所述步驟s4中，位姿矯正以后進行2-6次運桿，并二次前停一段時間，圖像采集模塊獲取訓練者圖像并開始存儲。

20、進一步的，所述步驟s4中，擊球時，圖像采集模塊獲取桌面圖像，通過圖像分析提取球桿運動軌跡，與進球線進行對比，評估出桿結果為“正確”，“偏左”或“偏右”

21、與現有技術相比，本發明的有益技術效果在于：

22、本發明能夠采集并識別臺球訓練者的動作數據，并和標準動作進行比對，通過投影、語音、顯示屏等多種手段矯正擊球動作，幫助訓練者及時糾正錯誤姿態和動作，提高訓練效率。

技術特征：

1.一種基于視覺的臺球輔助訓練系統，其特征在于，包括：?投影模塊，用于在臺球桌桌面上投影白球、目標球的擺放位置以及擊球輔助線，還用于在地面上投影輔助站位點；?圖像采集模塊，用于采集桌面以及訓練者頂部、正前方、側面的影像；?圖像分析模塊，用于通過視覺技術分析訓練者的姿態和動作，并和標準動作進行比對；?輸出模塊，用于輸出動作診斷報告以及語音矯正提醒。

2.根據權利要求1所述的基于視覺的臺球輔助訓練系統，其特征在于，所述圖像采集模塊包括七部攝像機，分別為位于臺球桌中心點正上方的一部、臺球桌對角線延長線上方的四部、臺球桌寬度方向兩側的兩部。

3.根據權利要求1所述的基于視覺的臺球輔助訓練系統，其特征在于，所述圖像分析模塊包括用于提取人體關鍵點坐標的位姿估計算法，人體關鍵點包括重心腳位置、輔助腳位置、左膝蓋、右膝蓋、握桿點，握桿手的手腕、肘、肩位置，輔助手的手架點、腕、肘、肩位置。

4.根據權利要求1所述的基于視覺的臺球輔助訓練系統，其特征在于，所述輸出模塊包括顯示屏和揚聲器，所述顯示屏能夠獲取訓練者的訓練視頻以及診斷報告，所述揚聲器能夠向訓練者播報語音提示信息。

5.根據權利要求1所述的基于視覺的臺球輔助訓練系統，其特征在于，還包括終端設備，用于通過無線的方式接收并存儲訓練視頻以及診斷報告。

6.一種基于視覺的臺球輔助訓練方法，利用權利要求1所述的基于視覺的臺球輔助訓練系統，其特征在于，包括以下步驟：?s1：訓練前準備，投影模塊在臺球桌桌面上投影白球、目標球的擺放位置以及擊球輔助線，并投影輔助站位點，訓練者根據投影和語音提示正確擺放目標球與白球；?s2：標準動作錄入，訓練者根據輔助站位點入位，在教練的指導下擺出標準動作，圖像采集模塊和圖像分析模塊將所述標準動作錄入系統；?s3:位姿矯正，訓練者再次入位，擺出擊球前姿勢，圖像分析模塊識別所述擊球前姿勢的關鍵點位，并和s2中錄入的標準動作比對，由訓練者調整姿態迎合標準動作；?s4：擊球訓練，擊球包括放桿、運桿、出桿，在擊球的過程中，圖像分析模塊實時分析擊球動作是否標準。

7.根據權利要求6所述的基于視覺的臺球輔助訓練方法，其特征在于，所述步驟s2中，當檢測到球桿方向和進球線重合時，開始錄入標準動作，圖像分析模塊提取標準動作中的關鍵點位并存儲。

8.根據權利要求6所述的基于視覺的臺球輔助訓練方法，其特征在于，所述步驟s3中，訓練者站位正確后，投影模塊在桌面上投射標準動作對應的桿頭位置、輔助手手架點、腕、肘和肩的位置，由訓練者調整姿態迎合標準位置。

9.根據權利要求6所述的基于視覺的臺球輔助訓練方法，其特征在于，所述步驟s4中，位姿矯正以后進行2-6次運桿，并二次前停一段時間，圖像采集模塊獲取訓練者圖像并開始存儲。

10.根據權利要求6所述的基于視覺的臺球輔助訓練方法，其特征在于，所述步驟s4中，擊球時，圖像采集模塊獲取桌面圖像，通過圖像分析提取球桿運動軌跡，與進球線進行對比，評估出桿結果為“正確”，“偏左”或“偏右”。

技術總結
本發明公開了一種基于視覺的臺球輔助訓練系統及方法，以解決現有的臺球訓練無法輔助矯正姿態和動作的技術問題。本發明包括：投影模塊，用于在臺球桌桌面上投影白球、目標球的擺放位置以及擊球輔助線，還用于在地面上投影輔助站位點；圖像采集模塊，用于采集桌面以及訓練者頂部、正前方、側面的影像；圖像分析模塊，用于通過視覺技術分析訓練者的姿態和動作，并和標準動作進行比對；輸出模塊，用于輸出動作診斷報告以及語音矯正提醒。本發明的有益技術效果在于：通過視覺技術分析訓練者的姿態和動作，幫助訓練者及時糾正錯誤姿態和動作，提高訓練效率。

技術研發人員：高璇璣
受保護的技術使用者：洛陽垂直定義科技有限公司
技術研發日：
技術公布日：2025/4/28
