本發明涉及醫療器械，具體為一種心血管病人康復訓練裝置。

背景技術：

1、心血管病人康復訓練裝置是一種專門設計用于幫助心血管病人恢復心肺功能、提高生活質量和減少再發風險的醫療設備，心血管病人康復訓練裝置能夠幫助患者在安全的環境中進行有效的康復訓練，逐步恢復心肺功能，提高生活質量。

2、現有的心血管病人康復訓練裝置在使用時，心血管病患者通過在康復踏步機上行走進行下肢運動康復訓練，由于該康復踏步機的康復訓練裝置不具有較全面的防護結構，當心血管病患者突然發生異常，而不能夠及時停止康復踏步機的踏步輸送帶，由于四肢運動能力較弱的心血管病患者無法調整其自身中心，并且該康復訓練裝置不具有較為全面的防護結構，容易使康復踏步機上的心血管病患者傾倒掉落而受到傷害，從而降低該康復訓練裝置的安全性。

3、而我們結合上述的問題就會發現，目前市場上現有的心血管病人康復訓練裝置，在進行使用的時候，很難同時去規避上述提出的問題，并且即便是能夠解決，也需要通過外部工具配合進行解決，從而無法達到我們所期望的效果，故而，我們提出一種心血管病人康復訓練裝置。

技術實現思路

1、本發明的目的在于提供一種心血管病人康復訓練裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：一種心血管病人康復訓練裝置，包括訓練機構，所述訓練機構包括裝置底板，所述裝置底板的上表面固定連接有訓練臺，所述訓練臺的上方設置有訓練踏步機主體，所述訓練踏步機主體的上表面固定連接有兩個輔助扶手，兩個所述輔助扶手相互靠近的一側面共同固定連接有控制面板，所述控制面板通過plc控制器與訓練踏步機主體信號連接，所述裝置底板的上方設置有防護機構；

3、所述防護機構包括側部防護單元，所述側部防護單元位于裝置底板的上方，所述側部防護單元用于對訓練踏步機主體上的心血管患者兩側進行阻擋防護；

4、所述防護機構還包括身體防護單元，所述身體防護單元位于側部防護單元的內部，所述側部防護單元與身體防護單元配合使用，所述身體防護單元用于對訓練踏步機主體上的心血管患者身體進行定位防護；

5、所述側部防護單元的外部設置有監護輔助機構，所述監護輔助機構與防護機構配合使用，所述監護輔助機構用于輔助對訓練踏步機主體上的心血管患者進行監護。

6、優選的，所述側部防護單元包括雙軸電機，所述雙軸電機的外表面與訓練臺的內壁固定連接，所述雙軸電機的其中一個輸出端與訓練踏步機主體的底面固定連接，所述訓練臺的上表面固定連接有穩定環，所述穩定環轉動連接于訓練踏步機主體的內部，所述雙軸電機的另外一個輸出端固定連接有第一錐形齒輪，所述訓練臺的底面開設有安裝槽，所述安裝槽的內壁固定連接有齒輪箱，所述齒輪箱的底面與裝置底板的上表面固定連接，所述雙軸電機的另外一個輸出端轉動連接于齒輪箱的內部，所述齒輪箱的內部轉動連接有兩個轉動桿，所述齒輪箱的內底壁固定連接有兩個固定軸承，兩個所述固定軸承的內圈分別與兩個轉動桿的外表面固定連接，兩個所述轉動桿相互靠近的一端均固定連接有第二錐形齒輪，兩個所述第二錐形齒輪均與第一錐形齒輪相嚙合，所述訓練臺的兩側面均固定連接有限位架，每個所述限位架的底面均與裝置底板的上表面固定連接，兩個所述轉動桿相互遠離的一端分別與兩個限位架的內壁相接觸，兩個所述轉動桿的外表面均開設有螺旋滑槽，所述訓練臺的兩側均設置有滑動防護板，兩個所述滑動防護板相互靠近的一側面分別與訓練踏步機主體的兩側面相接觸，兩個所述滑動防護板的底面均與裝置底板的上表面相接觸，兩個所述滑動防護板相互遠離的一側面均開設有滑動定位孔，兩個所述轉動桿均滑動連接于滑動定位孔的內部，兩個所述滑動定位孔的內壁均固定連接有螺旋滑桿，兩個所述螺旋滑桿分別沿著兩個螺旋滑槽的內腔滑動，兩個所述滑動防護板的底面均開設有兩個限位滑槽，兩個所述限位架分別滑動連接于四個限位滑槽的內部。

7、優選的，兩個所述限位架的內壁均固定連接有穩定軸承，兩個所述穩定軸承的內圈分別與兩個轉動桿的外表面固定連接。

8、優選的，兩個所述滑動防護板的上表面均開設有兩個輔助滑槽，所述訓練臺的上方設置有四個輔助滑塊，四個所述輔助滑塊分別滑動連接于四個輔助滑槽的內部。

9、優選的，所述身體防護單元包括兩個限位滑塊，兩個所述滑動防護板相互靠近的一側面均開設有調整滑槽，兩個所述限位滑塊分別滑動連接于兩個調整滑槽的內部，兩個所述限位滑塊的上表面和底面均固定連接有伸縮彈簧，所述伸縮彈簧分為兩組，每組所述伸縮彈簧的數量為兩個，兩組所述伸縮彈簧相互遠離的一端均固定連接有固定板，兩組所述固定板相互遠離的一側面分別與兩個調整滑槽的內頂壁和內底壁固定連接，兩個所述限位滑塊相互靠近的一側面均固定連接有組合桿，兩個所述組合桿相互靠近的一端均固定連接有連接半圓環，兩個所述連接半圓環相互靠近的一側面均固定連接有第一延伸桿和第二延伸桿，兩個所述第一延伸桿相互靠近的一側面相接觸，兩個所述第二延伸桿相互靠近的一側面相接觸，其中一個所述第一延伸桿的左端開設有卡接槽，另外一個所述第一延伸桿的右端固定連接有卡接塊，所述卡接塊卡接于卡接槽的內部，其中一個所述第二延伸桿的左端開設有l型卡槽，另外一個所述第一延伸桿的右端固定連接有箭頭形卡塊，所述箭頭形卡塊卡接于l型卡槽的內部，其中一個所述第二延伸桿的正面固定連接有拆卸筒，所述拆卸筒與l型卡槽相連通，所述拆卸筒的內部滑動連接有拆卸桿，所述拆卸桿靠近第二延伸桿的一端與箭頭形卡塊的正面相接觸。

10、優選的，兩組所述伸縮彈簧的外表面均套設有限位環，兩組所述限位環相互靠近的一側面分別與兩個限位滑塊的上表面和底面固定連接。

11、優選的，所述拆卸桿遠離第二延伸桿的一端固定連接有摁壓盤，所述摁壓盤滑動連接于拆卸筒的內部。

12、優選的，所述拆卸桿的外表面固定連接有擋盤，所述擋盤滑動連接于拆卸筒的內部，所述擋盤的背面固定連接有壓縮彈簧，所述壓縮彈簧遠離擋盤的一端與第二延伸桿的正面相接觸。

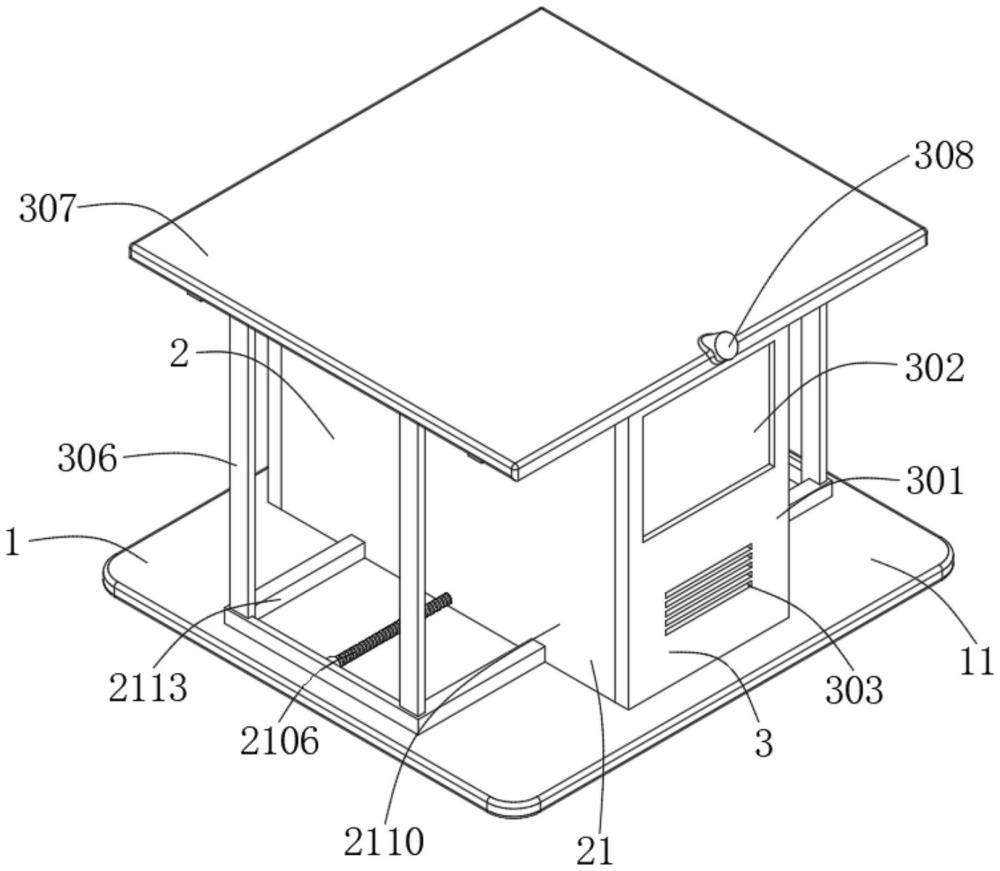

13、優選的，所述監護輔助機構包括第一固定防護板，所述第一固定防護板的底面與裝置底板的上表面固定連接，所述第一固定防護板的背面與訓練臺的正面固定連接，所述第一固定防護板的背面與訓練踏步機主體的正面相接觸，所述裝置底板的上表面固定連接有第二固定防護板，所述第二固定防護板的正面與訓練臺的背面固定連接，所述第一固定防護板的正面與訓練踏步機主體的背面相接觸，兩個所述滑動防護板的正面和背面分別與第一固定防護板的背面和第二固定防護板的正面相接觸，所述第一固定防護板的正面和第二固定防護板的背面均開設有等距離排列的通風槽，所述第一固定防護板的內壁固定連接有觀察窗，所述第二固定防護板的正面固定連接有顯示屏，所述第一固定防護板的上表面和第二固定防護板的上表面共同固定連接有上防護頂棚，每個所述輔助滑塊的上表面均與上防護頂棚的底面固定連接，兩個所述滑動防護板的上表面均與上防護頂棚的底面相接觸，所述第一固定防護板的內壁和上防護頂棚的內壁共同固定連接有攝像頭，兩個所述輔助扶手相互靠近的一側面均固定連接有緊急停止按鈕，兩個所述緊急停止按鈕均通過plc控制器與訓練踏步機主體電性連接，兩個所述輔助扶手的上表面均固定連接有身體監測傳感器，兩個所述身體監測傳感器均通過導線與顯示屏數據連接，所述攝像頭和顯示屏均通過導線與總控室設備數據連接。

14、優選的，所述上防護頂棚的底面固定連接有四個輔助支撐桿，四個所述輔助支撐桿的底端分別與兩個限位架的上表面固定連接。

15、與現有技術相比，本發明的有益效果是：

16、1、本發明通過設置側部防護單元，能夠對訓練踏步機主體上的心血管病人兩側進行防護，由于心血管病人身體四肢協調能力較差，在訓練踏步機主體上訓練的心血管病人容易發生摔倒，而利用兩側的防護結構，能夠減少訓練踏步機主體上的心血管病人直接從兩側摔倒掉落到訓練踏步機主體下，而提高該心血管病人康復訓練裝置的安全性能，從而能夠使心血管病人安全地使用康復訓練裝置進行訓練。

17、2、本發明通過設置身體防護單元，在利用兩個滑動防護板靠近訓練踏步機主體兩側對心血管病人進行防護的同時，能夠利用連接的兩個連接半圓環、兩個第一延伸桿和兩個第二延伸桿組成的結構，束縛到訓練踏步機主體上的心血管病人身體腰部，并且能夠使該結構在調整滑槽內滑動，方便調整該結構束縛到訓練踏步機主體上的心血管病人身體腰部位置，能夠對在訓練踏步機主體上的心血管病人腰部進行支撐防護，進一步提高該心血管病人康復訓練裝置的安全性能，而使心血管病人安全地使用康復訓練裝置進行訓練。

18、3、本發明通過設置監護輔助機構，能夠利用側部防護單元和身體防護單元的配合使用，來對訓練踏步機主體上的心血管病人前后和頂部進行阻擋防護，并且利用身體監測傳感器對訓練的心血管病人身體狀況進行實時分析，而通過攝像頭對訓練踏步機主體上的心血管病人進行監控，能夠及時對訓練的心血管病人進行安全監測，從而減少訓練踏步機主體上的心血管病人發生突發情況的問題，進一步使心血管病人安全地使用康復訓練裝置進行訓練。
