本發明涉及教學設備，具體為一種校園籃球訓練教學設備。

背景技術：

1、籃球架是籃球場地的重要組成部分，主要包括籃板和籃板支柱，通常架設在籃球場的兩端中央位置；常見的籃球架類型有液壓式、移動式、固定式、吊式、海燕式、炮式等。無論選擇哪種形式的籃球架，必須確保其具有足夠的強度和剛度，以避免因籃球猛烈撞擊籃筐后產生過大的震動或變形，從而影響籃圈的標準高度和位置。

2、教學用籃球架通常由籃筐、籃板和籃球架三大部分組成，構成了籃球訓練和比賽的基本硬件設施；籃球架的籃筐是籃球進攻和投籃練習的核心，籃板則為投籃提供了反彈的作用，并有助于訓練學生的投籃精準度與對籃板的掌控力。在籃球教學中，除了講解和熟悉籃球架的構造與功能外，教師還會著重幫助學生掌握一些基礎的籃球技能，如運球、投籃、傳球、防守等；運球技巧能夠幫助學生在場上保持對球的控制，避免被對手搶斷，而投籃則是籃球比賽中最重要的得分手段，掌握精準投籃的技巧對學生至關重要；防守技能不僅能有效阻止對手進攻，還能鍛煉學生的反應速度與場上觀察力。

3、在實際教學中，由于教學場地的布局、學員數量的變化以及不同訓練內容的需求，往往需要根據具體情況調整籃球架的位置或高度；例如，在進行低位投籃訓練時，需要調整籃球架的高度，而進行團隊?wèi)?zhàn)術演練時，則需要改變籃球架的擺放位置以保證場地的合理使用。然而，目前許多傳統的籃球架無法方便地進行這種位置上的調節，大多數設備固定在指定位置，或者需要大量人力和時間進行拆卸和搬運。這不僅浪費了寶貴的教學時間，也影響了教學的靈活性和效率，特別是在多功能體育館或共享場地中，缺乏可調試、可移動的籃球設備，使得不同類型的籃球訓練無法順暢進行，限制了教學活動的多樣性和個性化。

技術實現思路

1、針對現有技術的不足，本發明提供了一種校園籃球訓練教學設備，解決了現有技術中籃球架無法根據實際情況調節位置和高度，從而導致設備固定不變、需要大量人力搬運的問題。

2、為實現以上目的，本發明通過以下技術方案予以實現：一種校園籃球訓練教學設備，包括固定架和固定柱，所述固定架一側固定連接有籃板，所述籃板遠離所述固定架的一側固定連接有籃筐，所述固定柱底部固定連接有移動底座，所述移動底座內部設有移動組件，其用于帶動設備整體進行移動調節；

3、所述移動組件包括大齒輪，所述大齒輪轉動連接在所述移動底座的內部，所述移動底座內部轉動連接有小齒輪，所述小齒輪和所述大齒輪相互嚙合，所述小齒輪中部固定連接有螺桿，所述螺桿外周螺紋連接有萬向車輪，所述移動底座底部固定連接有支撐殼，所述萬向車輪滑動連接在所述支撐殼的中部，所述移動底座內部設有驅動組件，其用于帶動大齒輪進行轉動。

4、優選的，所述驅動組件包括電機一，所述電機一固定連接在所述移動底座的內部，所述電機一輸出端固定連接有轉桿一，所述大齒輪固定連接在所述轉桿一的外周。

5、優選的，所述固定柱中部固定連接有電機二，所述電機二輸出端固定連接有轉桿二，所述轉桿二頂部固定連接有螺紋桿，所述固定架底部滑動連接有調節柱，所述調節柱螺紋連接在所述螺紋桿的外周，所述固定柱一側設有動力組件，其用于帶動調節柱向上進行移動。

6、優選的，所述動力組件包括支撐板，所述支撐板固定連接在所述固定柱的一側，所述支撐板頂部固定連接有氣缸，所述氣缸輸出端固定連接有連接板，所述連接板固定連接在所述調節柱的一側。

7、優選的，所述調節柱兩側均固定連接有固定殼，所述固定殼內部滑動連接有限位環，所述限位環一側固定連接有彈簧，所述限位環遠離所述彈簧的一側固定連接有卡塊，所述調節柱中部開設有卡槽，所述卡塊和所述卡槽相卡接，所述限位環遠離所述卡塊的一側設有連接組件，其用于帶動限位環進行移動。

8、優選的，所述連接組件包括拉桿，所述拉桿固定連接在所述限位環的一側，所述拉桿遠離所述限位環的一端固定連接有拉塊。

9、優選的，所述卡塊和所述拉桿均滑動連接在所述固定殼的中部，所述固定殼用于對卡塊和拉桿進行限位，防止了卡塊和拉桿在進行移動時產生偏移。

10、優選的，所述調節柱兩側均固定連接有滑塊，所述固定柱中部開設有滑槽，所述滑塊滑動連接在所述滑槽的中部。

11、優選的，所述萬向車輪外壁固定連接有限位塊，所述支撐殼中部開設有限位槽，所述限位塊設置有兩個，兩個所述限位塊均滑動連接在所述限位槽的中部。

12、優選的，所述移動底座底部固定連接有多個支撐柱，其用于對移動底座進行更加穩固的支撐固定。

13、本發明提供了一種校園籃球訓練教學設備。具備以下有益效果：

14、1、本發明通過電機一可方便帶動轉桿一進行轉動，轉桿一進行轉動時可方便帶動大齒輪同時進行轉動，當大齒輪進行轉動會帶動多個小齒輪同時進行轉動，而小齒輪進行轉動時可方便帶動螺桿進行轉動，當螺桿進行轉動時可方便帶動萬向車輪向下進行移動，從而可方便將教學設備整體頂起，進而可方便根據教學的實際情況對其進行移動調節，同時可方便根據使用人員進行一分球、兩分球和三分球的投籃訓練，進一步提升了訓練效果，并且減少了工作人員的勞動強度。

15、2、本發明通過拉動拉塊可方便帶動拉桿進行移動，拉桿進行移動時可方便帶動限位環同時進行移動，當限位環進行移動時可對彈簧進行擠壓，而限位環對彈簧進行擠壓的同時可方便帶動卡塊進行移動，卡塊進行移動時可方便脫離卡槽，當卡塊脫離卡槽后可方便將固定架和調節柱進行分離，從而可方便在固定架受到損壞或進行檢修時對其進行拆卸，進而可方便工作人員進行操作，同時減少了工作人員的勞動強度，并且提高了工作效率。

16、3、本發明通過電機二可方便帶動轉桿二進行轉動，而轉桿二進行轉動時可方便帶動螺紋桿同時進行轉動，當螺紋桿進行轉動時可方便帶動調節柱向上進行移動，調節柱向上進行移動時可方便帶動固定架同時向上進行移動，從而可方便對籃板和籃筐的高度進行調節，進而可方便進行不同位置的調節，同時可方便使用人員進行高效訓練。

技術特征：

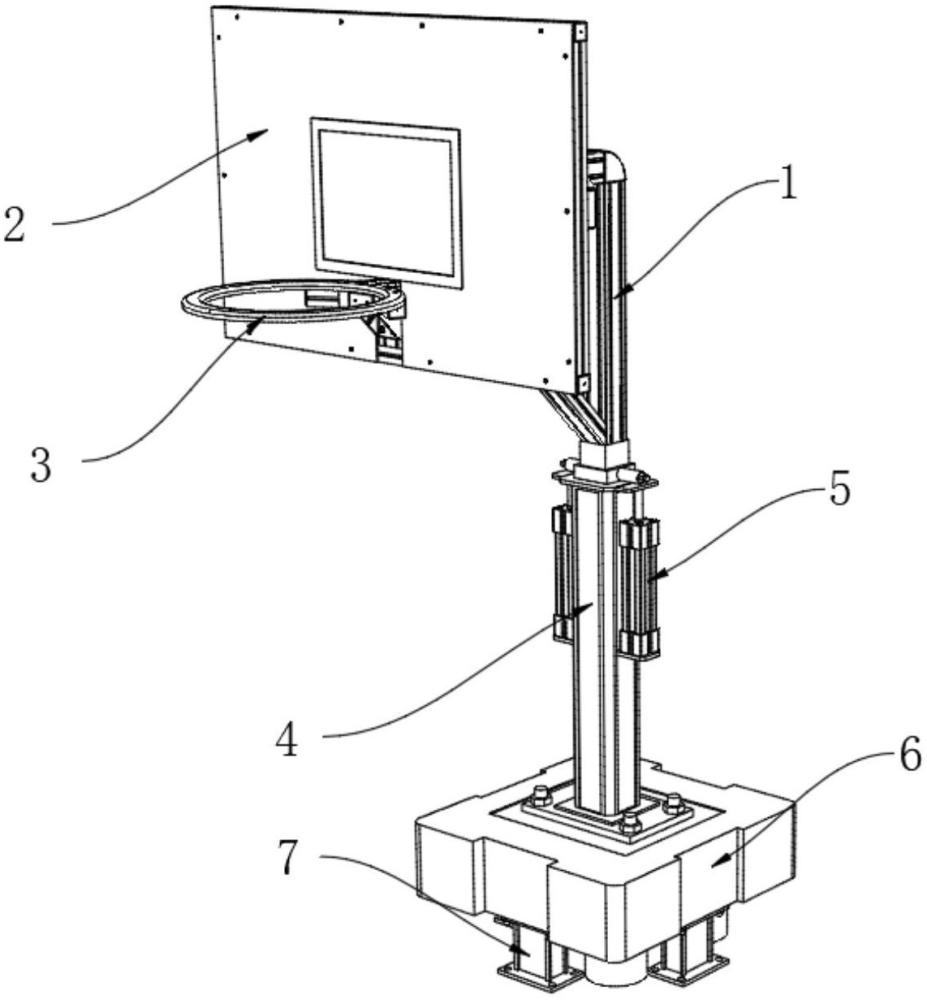

1.一種校園籃球訓練教學設備，包括固定架（1）和固定柱（4），其特征在于，所述固定架（1）一側固定連接有籃板（2），所述籃板（2）遠離所述固定架（1）的一側固定連接有籃筐（3），所述固定柱（4）底部固定連接有移動底座（6），所述移動底座（6）內部設有移動組件，其用于帶動設備整體進行移動調節；

2.根據權利要求1所述的一種校園籃球訓練教學設備，其特征在于，所述驅動組件包括電機一（11），所述電機一（11）固定連接在所述移動底座（6）的內部，所述電機一（11）輸出端固定連接有轉桿一（12），所述大齒輪（13）固定連接在所述轉桿一（12）的外周。

3.根據權利要求1所述的一種校園籃球訓練教學設備，其特征在于，所述固定柱（4）中部固定連接有電機二（20），所述電機二（20）輸出端固定連接有轉桿二（21），所述轉桿二（21）頂部固定連接有螺紋桿（22），所述固定架（1）底部滑動連接有調節柱（8），所述調節柱（8）螺紋連接在所述螺紋桿（22）的外周，所述固定柱（4）一側設有動力組件，其用于帶動調節柱（8）向上進行移動。

4.根據權利要求3所述的一種校園籃球訓練教學設備，其特征在于，所述動力組件包括支撐板（18），所述支撐板（18）固定連接在所述固定柱（4）的一側，所述支撐板（18）頂部固定連接有氣缸（5），所述氣缸（5）輸出端固定連接有連接板（19），所述連接板（19）固定連接在所述調節柱（8）的一側。

5.根據權利要求3所述的一種校園籃球訓練教學設備，其特征在于，所述調節柱（8）兩側均固定連接有固定殼（9），所述固定殼（9）內部滑動連接有限位環（27），所述限位環（27）一側固定連接有彈簧（30），所述限位環（27）遠離所述彈簧（30）的一側固定連接有卡塊（25），所述調節柱（8）中部開設有卡槽（26），所述卡塊（25）和所述卡槽（26）相卡接，所述限位環（27）遠離所述卡塊（25）的一側設有連接組件，其用于帶動限位環（27）進行移動。

6.根據權利要求5所述的一種校園籃球訓練教學設備，其特征在于，所述連接組件包括拉桿（28），所述拉桿（28）固定連接在所述限位環（27）的一側，所述拉桿（28）遠離所述限位環（27）的一端固定連接有拉塊（29）。

7.根據權利要求6所述的一種校園籃球訓練教學設備，其特征在于，所述卡塊（25）和所述拉桿（28）均滑動連接在所述固定殼（9）的中部，所述固定殼（9）用于對卡塊（25）和拉桿（28）進行限位，防止了卡塊（25）和拉桿（28）在進行移動時產生偏移。

8.根據權利要求3所述的一種校園籃球訓練教學設備，其特征在于，所述調節柱（8）兩側均固定連接有滑塊（23），所述固定柱（4）中部開設有滑槽（24），所述滑塊（23）滑動連接在所述滑槽（24）的中部。

9.根據權利要求1所述的一種校園籃球訓練教學設備，其特征在于，所述萬向車輪（17）外壁固定連接有限位塊（16），所述支撐殼（10）中部開設有限位槽（31），所述限位塊（16）設置有兩個，兩個所述限位塊（16）均滑動連接在所述限位槽（31）的中部。

10.根據權利要求1所述的一種校園籃球訓練教學設備，其特征在于，所述移動底座（6）底部固定連接有多個支撐柱（7），其用于對移動底座（6）進行更加穩固的支撐固定。

技術總結
本發明涉及教學設備技術領域，公開了一種校園籃球訓練教學設備，包括固定架和固定柱，所述固定架一側固定連接有籃板，所述籃板遠離所述固定架的一側固定連接有籃筐，所述固定柱底部固定連接有移動底座，所述移動底座內部設有移動組件，其用于帶動設備整體進行移動調節，所述移動組件包括大齒輪，所述大齒輪轉動連接在所述移動底座的內部，所述移動底座內部轉動連接有小齒輪，所述小齒輪和所述大齒輪相互嚙合。通過電機一、轉桿一、大齒輪、小齒輪、螺桿、萬向車輪等結構的相互配合下，可方便將教學設備整體頂起，進而可方便根據教學的實際情況對其進行移動調節，同時可方便根據使用人員進行一分球、兩分球和三分球的投籃訓練。

技術研發人員：陳德煒
受保護的技術使用者：陳德煒
