本技術涉及玩具車，尤其涉及一種具有可拼接車殼的遙控賽車。

背景技術：

1、遙控賽車簡稱遙控車；它是模型的一個支類，遙控模型車一般由遙控車本體和遙控器、接收機構成，整體上分為電動遙控車和燃油動力遙控車兩大類，其中又包含漂移車、競速車、攀爬車、越野車、大腳車、仿真越野車、貨柜車等若干小類；

2、現有遙控賽車，如公開號為cn220404810u的實用新型專利公開了一種便于更換車殼的遙控模型車，包括底架，所述底架兩側均轉動安裝有兩組輪子，且底架一端固定安裝有防撞架，所述底架上部設置有殼體，且底架兩側均固定安裝有兩組卡扣組件，所述底架與殼體通過卡扣組件相連接,所述卡扣組件包括兩組固定塊、放置槽和第一螺紋槽，所述固定塊一側固定安裝在底架兩側，所述放置槽開設在固定塊上部，且第一螺紋槽開設在固定塊另一側，所述放置槽包括其內部設有的兩組卡板、第二螺紋槽和螺栓，所述卡板上部一側固定安裝在殼體兩側，通過在對殼體進行更換時，利用卡扣組件的相互配合下，有效的對殼體與底架進行雙重限位固定，且有效的對殼體快速更換，同時防止了殼體在更換完成后出現晃動；

3、但是具體使用時發現，上述遙控車在進行車殼與車架的連接時，需要進行多步操作，同樣的，進行車殼的拆卸時，也是多步操作，所以對于連接與拆卸的優化是需要考慮的問題。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種具有可拼接車殼的遙控賽車，該賽車在使用時，對于車殼與車架進行連接時，操作更為簡單快速，方便了使用，且通過可拼接箱體的使用，可讓賽車在皮卡和和廂式貨車間切換，提高實際趣味性。

2、為了實現上述目的，本實用新型采用了如下技術方案：

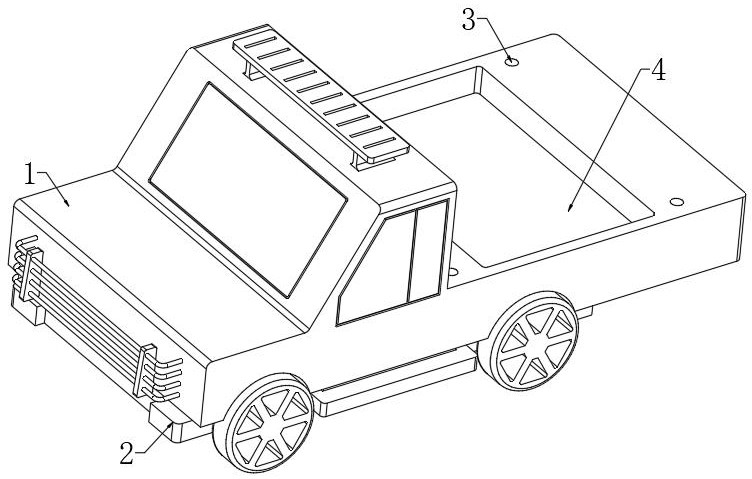

3、一種具有可拼接車殼的遙控賽車，包括車架和車殼本體，所述車殼本體的右側上端開設有放置槽；連接機構，所述連接機構包括對稱固定連接在車殼本體下端的兩個豎直插條，兩個所述豎直插條的相對側均開設有條狀槽，所述車架上對稱貫穿設置有兩個矩形口，兩個所述矩形口內均設置有楔形塊，兩個所述楔形塊的相對側均通過多個彈簧與對應矩形口的內壁彈性連接，每個所述楔形塊均與對應條狀槽配合；拼接機構，所述拼接機構位于車殼本體上。

4、優選地，兩個所述楔形塊的相對側均固定連接有導向板，兩個所述矩形口的相對側內壁上均開設有導向槽。

5、優選地，兩個所述導向板的相對側均延伸至導向槽內，且滑動連接。

6、優選地，兩個楔形塊的下端均固定連接有l(wèi)狀板，兩個所述l狀板的下端均固定連接有壓動板。

7、優選地，兩個所述楔形塊的斜面均向上。

8、優選地，所述拼接機構包括設置在車殼本體上方的箱體，所述箱體的下端固定連接有多個連接柱，多個所述連接柱分別與多個穴槽配合。

9、本實用新型與現有技術相比，其有益效果為：

10、遙控賽車，通過創新的“柱穴”配合與楔形卡鎖機構，實現了車殼本體與箱體及車架的快速拆卸與穩固安裝，該設計不僅便于用戶輕松轉換皮卡與廂式貨車兩種模式，還極大提升了賽車的可玩性和靈活性，同時，結構簡潔、操作便捷，有效降低了維護成本，為用戶帶來更加豐富的賽車體驗與樂趣。

技術特征：

1.一種具有可拼接車殼的遙控賽車，其特征在于，包括：

2.根據權利要求1所述的一種具有可拼接車殼的遙控賽車，其特征在于，兩個所述楔形塊（13）的相對側均固定連接有導向板（12），兩個所述矩形口（8）的相對側內壁上均開設有導向槽。

3.根據權利要求2所述的一種具有可拼接車殼的遙控賽車，其特征在于，兩個所述導向板（12）的相對側均延伸至導向槽內，且滑動連接。

4.根據權利要求1所述的一種具有可拼接車殼的遙控賽車，其特征在于，兩個楔形塊（13）的下端均固定連接有l(wèi)狀板（9），兩個所述l狀板（9）的下端均固定連接有壓動板（5）。

5.根據權利要求1所述的一種具有可拼接車殼的遙控賽車，其特征在于，兩個所述楔形塊（13）的斜面均向上。

6.根據權利要求1所述的一種具有可拼接車殼的遙控賽車，其特征在于，所述拼接機構包括設置在車殼本體（1）上方的箱體（10），所述箱體（10）的下端固定連接有多個連接柱，多個所述連接柱分別與多個穴槽（3）配合。

技術總結
本技術公開了一種具有可拼接車殼的遙控賽車，包括車架和車殼本體，所述車殼本體的右側上端開設有放置槽；連接機構，所述連接機構包括對稱固定連接在車殼本體下端的兩個豎直插條，兩個所述豎直插條的相對側均開設有條狀槽，所述車架上對稱貫穿設置有兩個矩形口，兩個所述矩形口內均設置有楔形塊，兩個所述楔形塊的相對側均通過多個彈簧與對應矩形口的內壁彈性連接，每個所述楔形塊均與對應條狀槽配合；拼接機構，所述拼接機構位于車殼本體上。該賽車在使用時，對于車殼與車架進行連接時，操作更為簡單快速，方便了使用，且通過可拼接箱體的使用，可讓賽車在皮卡和和廂式貨車間切換，提高實際趣味性。

技術研發人員：李沛金
受保護的技術使用者：汕頭市澄海區成樂玩具有限公司
技術研發日：20250325
技術公布日：2025/4/28
