本實用新型屬于鉆頭技術領域，具體涉及一種開鑿環形孔的木工鉆。

背景技術：

目前，現有的木工鉆并不存在一種可在木質工件上打環狀孔的鉆頭結構，不能很好地滿足對木質工件打環狀孔的使用需求。

技術實現要素：

本實用新型的目的在于提供一種用于解決上述技術問題的開鑿環形孔的木工鉆。

本實用新型所提供的開鑿環形孔的木工鉆，包括鉆頭，及固定在鉆頭上的鉆柄，所述鉆頭包括外圈切割頭和內圈切割頭，且所述外圈切割頭與內圈切割頭設置為同心圓結構；其中所述外圈切割頭主要由至少2個外刃口組成，所述內圈切割頭主要由至少2個內刃口組成；所述鉆頭上開設有至少2個排屑槽，以對外圈切割頭與內圈切割頭工作所產生的屑料進行排出。

作為本實用新型的優選方案，所述外圈切割頭包括4個外刃口，且所述的4個外刃口相對于鉆頭均勻設置。

作為本實用新型的優選方案，所述內圈切割頭包括4個內刃口，且所述的4個內刃口相對于鉆頭均勻設置。

作為本實用新型的優選方案，所述內圈切割頭上的4個內刃口與外圈切割頭上的4個外刃口錯落設置。

作為本實用新型的優選方案，所述鉆頭上開設有4個排屑槽，且每個排屑槽設置在相鄰兩個外刃口之間的位置處，并相對于鉆頭傾斜設置。

作為本實用新型的優選方案，所述排屑槽的深度自遠離外刃口的方向逐漸減小。

作為本實用新型的優選方案，所述鉆柄上開設有一通槽。

由于上述技術方案的應用，本實用新型具有以下有益效果：

本實用新型的開鑿環形孔的木工鉆，通過同心圓的外圈切割頭與內圈切割頭的結構設置，使得該木工鉆在對木質工件進行具體鉆孔作業時，可在木質工件上打出環狀孔，其實現了該木工鉆鉆環的功能，且設置有的排屑槽，可及時地將該木工鉆工作所產生的屑料排出，進一步滿足了人們的使用需求。

附圖說明

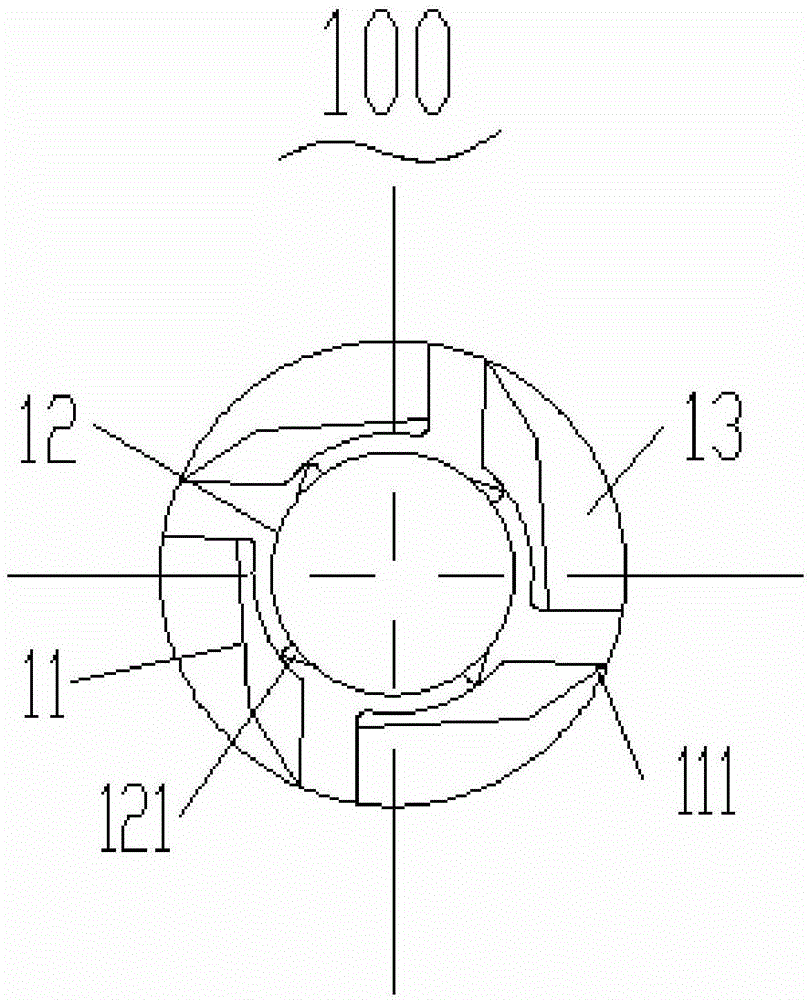

圖1是本實用新型較佳實施例所提供的開鑿環形孔的木工鉆的主視圖。

圖2是本實用新型較佳實施例所提供的開鑿環形孔的木工鉆的左視圖。

具體實施方式

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅用以解釋本實用新型，并不用于限定本實用新型。

請參閱圖1、圖2，本實用新型較佳實施例所提供的開鑿環形孔的木工鉆100，包括鉆頭10和固定在鉆頭10上的鉆柄20。

其中，所述鉆頭10包括外圈切割頭11和內圈切割頭12，且所述外圈切割頭11與內圈切割頭12設置為同心圓結構。該木工鉆100在工作時，其外圈切割頭11與內圈切割頭12可同時進行工作，亦即分別對該木工鉆100所作用的木質工件分別進行鉆孔作業，這樣可以理解，該木工鉆100在具體工作時，可在木質工件上打出環狀孔，進而實現了該木工鉆100鉆環的功能。

具體地，本實施例的木工鉆100其外圈切割頭11主要由至少2個外刃口111組成，而內圈切割頭12主要由至少2個內刃口121組成，在本實施例中，所述外圈切割頭11及內圈切割頭12分別包括4個外刃口111和4個內刃口121，且所述的4個外刃口111與4個內刃口121分別均勻設置，優選地，本實施例將外圈切割頭11上的4個外刃口111與內圈切割頭12上的4個內刃口121錯落設置，使該木工鉆100在工作時，其外刃口111與內刃口121兩者相互獨立工作，以免其中一個刃口工作所產生的屑料對另外一個刃口的工作產生影響，進而確保了該木工鉆100正常的使用。需要說明的是，本實施例的木工鉆100其外圈切割頭11中的外刃口111個數以及內圈切割頭12中內刃口121的個數并不是一定均為4個，兩者可以設置為不同的個數，且數量也可以為2個、3個、5個等其它符合鉆孔要求的即可。

可以理解，本實施例的木工鉆100，其鉆頭10上還具體開設有至少2個排屑槽13，以對外圈切割頭11與內圈切割頭12工作所產生的屑料進行排出，在本實施例中，所述鉆頭10上開設有4個排屑槽13，且每個排屑槽13設置在相鄰兩個外刃口111之間的位置處，并相對于鉆頭10傾斜設置，進一步地，所述排屑槽13的深度自遠離外刃口111的方向逐漸減小。

作為本實用新型的優選方案，所述鉆柄20上開設有一通槽21，便于該木工鉆100在工作時，其工作所產生的大屑料通過該愛通槽21進行排出，然后了在該鉆柄20上開設通槽21也節省了該鉆柄20的使用材料，進而降低了該木工鉆100的生產制備成本。

綜上，本實用新型的開鑿環形孔的木工鉆，通過同心圓的外圈切割頭與內圈切割頭的結構設置，使得該木工鉆在對木質工件進行具體鉆孔作業時，可在木質工件上打出環狀孔，其實現了該木工鉆鉆環的功能，且設置有的排屑槽，可及時地將該木工鉆工作所產生的屑料排出，進一步滿足了人們的使用需求。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本實用新型的保護范圍之內。
