本發明涉及一種筷子送料裝置。

背景技術：

筷子的加工過程包括成型及削尖，原材料經成型機加工成型后，再通過送料裝置送入削尖機進行削尖。現有的筷子送料裝置結構復雜，且穩定性差，工作效率較低。

技術實現要素：

本發明的目的就是提供一種傳動穩定性好、工作效率高的筷子送料裝置。

本發明的筷子送料裝置，包括送料機架、送料板、動力輪、連接板，送料機架為上端及兩端開口的矩形凹槽狀，對稱設置的兩塊送料板由連接板相連，并安裝在送料機架的凹槽中，其特征在于，送料機架的凹槽底部設置導軌，滑板安裝在導軌上，可在導軌上左右滑動；送料板間的連接板底端設有支撐輪，連接桿一端與滑板相連，連接桿另一端與支撐輪連接，送料板、連接板由支撐輪支撐在滑板上，并通過連接桿與滑板連接，可隨連接桿運動；安裝在送料機架外側面上的動力輪通過軌道連桿與連接柱相連，連接柱的另一端穿過送料機架側板與送料機架凹槽內的送料板固接；送料機架外側面上還設有擺臂桿，擺臂桿的一端固定在送料機架外側面上，擺臂桿另一端裝有滾輪，滾輪放置在軌道連桿，以軌道連桿為軌道在其上滾動，擺臂桿上安裝支撐桿，支撐桿的另一端穿過送料機架側板伸入到送料機架凹槽內，其端部裝有抬升輪，抬升輪與送料板底部接觸，送料板可在抬升輪左右滑動。

本發明的筷子送料裝置，最終目的是要使送料板有規律的左右運動及上下運動，以便有機地將筷子成型機與筷子削尖機連接。工作時，動力輪運動通過軌道連桿、連接柱帶動送料板左右往復運動；同時擺臂桿端部的滾輪在軌道連桿上的規律運動帶動送料板在垂直方向規律運動。它具有傳動穩定性好、工作效率高的特點。

附圖說明

圖1為本發明的結構示意圖；

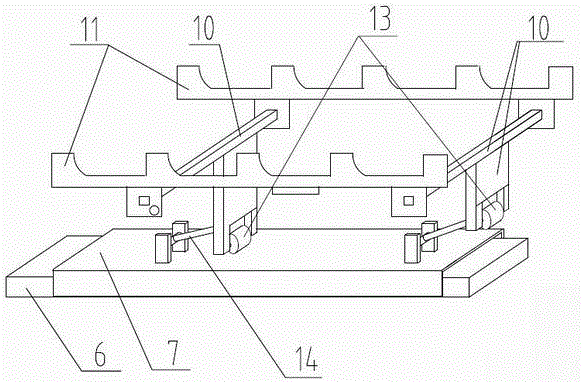

圖2為圖1中部件連接示意圖；

1、送料機架，2、軌道連桿，3、滾輪，4、擺臂桿，5、動力輪，6、導軌，7、滑板，8、抬升輪，9、支撐桿，10、連接板，11、送料板，12、連接柱，13、支撐輪，14、連接桿。

具體實施方式

一種筷子送料裝置，包括送料機架1、送料板11、動力輪5、連接板10，送料機架1為上端及兩端開口的矩形凹槽狀，對稱設置的兩塊送料板11由連接板10相連，并安裝在送料機架1的凹槽中，其特征在于，送料機架1的凹槽底部設置導軌6，滑板7安裝在導軌6上；送料板間的連接板10底端設有支撐輪13，連接桿14一端與滑板7相連，連接桿14另一端與支撐輪13連接，送料板11、連接板10由支撐輪13支撐在滑板7上，并通過連接桿14與滑板7連接；安裝在送料機架1外側面上的動力輪5通過軌道連桿2與連接柱12相連，連接柱12的另一端穿過送料機架側板與送料機架1凹槽內的送料板11固接；送料機架1外側面上還設有擺臂桿4，擺臂桿4的一端固定在送料機架1外側面上，擺臂桿4另一端裝有滾輪3，滾輪3放置在軌道連桿2，擺臂桿4上安裝支撐桿9，支撐桿9的另一端穿過送料機架1側板伸入到送料機架1凹槽內，其端部裝有抬升輪8，抬升輪8與送料板11底部接觸。
