本發明涉及竹條加工，尤其涉及一種竹條錯位排列捆綁的組坯機。

背景技術：

1、竹條錯位排列捆綁組坯是一種特殊的生產工藝，主要用于將竹條按照特定的錯位排列方式捆綁成竹坯，以提高竹制品的結構強度和美觀性。這種技術在竹地板、竹家具、竹工藝品等領域的應用非常廣泛。現有技術中，是在操作臺上將竹條按照預定的錯位排列方式排列整齊后，再將排列好的竹條輸送至組坯機上緊密捆綁成竹坯，最后將捆好的竹坯輸送至下一工序或存儲區，但是由于竹條在操作臺上進行壓緊時，需要工作人員按壓竹條進行對齊排列組坯，工作效率低，同時容易出現對齊不平等情況，且操作臺長度有限，不便于適應不同長度竹條組坯需求。

2、因此，現在提出了一種能夠自動對竹條進行按壓對齊組坯，同時能夠適應不同長度竹條組坯需求的竹條錯位排列捆綁的組坯機。

技術實現思路

1、為了克服竹條在操作臺上進行壓緊時，需要工作人員按壓竹條進行對齊排列組坯，工作效率低，同時容易出現對齊不平等情況，且操作臺長度有限，不便于適應不同長度竹條組坯需求的缺點，本發明提供一種能夠自動對竹條進行按壓對齊組坯，同時能夠適應不同長度竹條組坯需求的竹條錯位排列捆綁的組坯機。

2、本發明的技術方案為：一種竹條錯位排列捆綁的組坯機，包括有連接架、連接槽架、對齊組件、壓緊組件和按壓組件，連接架前后兩部上側均連接有連接槽架，連接架上設有能夠對竹條進行對齊的對齊組件，對齊組件上設有能夠對竹條進行壓緊的壓緊組件，壓緊組件上設有能夠對竹條進行按壓的按壓組件。

3、作為本發明的一種優選技術方案，還包括有對接塊，連接架下部左側連接有對接塊。

4、作為本發明的一種優選技術方案，連接架下部右側開有對接槽。

5、作為本發明的一種優選技術方案，對齊組件包括有第一氣缸、連接板、第二氣缸和移動板，連接架中部上側連接有多個第一氣缸，第一氣缸伸縮端之間連接有連接板，連接板左側連接有第二氣缸，第二氣缸伸縮端上連接有移動板，移動板與連接板滑動式連接，在排列竹條時，啟動第二氣缸，帶動移動板向上移動，使竹條端部與移動板接觸，使得竹條端部對齊。

6、作為本發明的一種優選技術方案，壓緊組件包括有第一電機、雙向絲桿和移動夾板，連接板左部前側連接有第一電機，第一電機輸出軸上連接有雙向絲桿，雙向絲桿后側與連接板轉動式連接，雙向絲桿前后兩部均螺紋式連接有移動夾板，移動夾板均與連接板滑動式連接，啟動第一電機，帶動雙向絲桿旋轉，使得移動夾板移動相互靠近使竹條緊密。

7、作為本發明的一種優選技術方案，按壓組件包括有擋板、導向柱和第一彈簧，移動夾板上部均滑動式連接有擋板，擋板上部均連接有多個導向柱，導向柱均與相鄰的移動夾板滑動式連接，擋板均與相連接的移動夾板之間連接有多個第一彈簧，移動夾板移動相互靠近的同時，帶動擋板相互靠近，使擋板位于竹條上側，擋板相互接觸后，移動夾板相對導向柱和擋板移動，第一彈簧受到擠壓收縮，當移動夾板復位后，第一彈簧回彈，使得擋板復位。

8、作為本發明的一種優選技術方案，還包括有敲擊組件，敲擊組件包括有固定絲桿、固定支架、旋轉柱、導向敲擊柱和第二彈簧，擋板左右兩側均連接有固定絲桿，移動夾板上部左右兩側均連接有固定支架，固定支架上均轉動式連接有旋轉柱，旋轉柱均與相鄰的固定絲桿螺紋式連接，旋轉柱上均滑動式連接有導向敲擊柱，導向敲擊柱均與相連接的旋轉柱之間連接有第二彈簧，移動夾板相對擋板移動的同時，固定絲桿在固定支架上移動，使得旋轉柱旋轉，通過第二彈簧的作用力使得導向敲擊柱敲擊擋板，使得擋板與移動夾板發生震動。

9、作為本發明的一種優選技術方案，還包括有捆扎組件，捆扎組件包括有連接固定架和捆綁機，連接槽架左側之間通過多個螺栓拆卸式連接有連接固定架，連接固定架上側連接有捆綁機，通過螺栓將連接固定架安裝在連接槽架上，再將排列完的竹坯推送至捆綁機中進行捆綁。

10、作為本發明的一種優選技術方案，還包括有傳送組件，傳送組件包括有連接支撐架、固定螺絲、傳輸滾輪、六角卡塊、固定連接支架和第二電機，連接槽架左右兩部上側均滑動拆卸式連接有連接支撐架，連接支撐架下部均螺紋式連接有前后兩個固定螺絲，固定螺絲均與相鄰的連接槽架接觸，豎向相鄰的兩個連接支撐架之間均轉動式連接有傳輸滾輪，傳輸滾輪前后兩側均連接有六角卡塊，前側的連接支撐架前側均通過螺栓拆卸式連接有固定連接支架，固定連接支架上均連接有第二電機，第二電機輸出軸均與相鄰的六角卡塊卡接配合，通過固定螺絲將相應數量的連接支撐架安裝在連接槽架上，再將竹條放置在傳輸滾輪上進行輸送，通過螺栓將固定連接支架安裝在連接支撐架上，使第二電機輸出軸均與相鄰的六角卡塊卡接配合，輸送竹條時，啟動第二電機，帶動六角卡塊旋轉，使得傳輸滾輪旋轉。

11、作為本發明的一種優選技術方案，固定螺絲上均設有握把。

12、有益效果：1、本發明通過移動夾板移動相互靠近的同時，帶動擋板相互靠近，使擋板位于竹條上側，擋板相互接觸后，移動夾板相對導向柱和擋板移動，第一彈簧受到擠壓收縮，達到了能夠自動對竹條進行按壓對齊組坯，節省人力，提高竹條組坯效率和質量的效果。

13、2、本發明通過對接塊將相應數量的連接架進行拼接，使得連接槽架相互對接，達到了能夠適應不同長度竹條組坯需求的效果。

14、3、本發明通過在排列竹條時，啟動第二氣缸，帶動移動板向上移動，使竹條端部與移動板接觸，達到了能夠使竹條端部對齊的效果。

15、4、本發明通過移動夾板相對擋板移動的同時，固定絲桿相對固定支架移動，使得旋轉柱旋轉，通過第二彈簧的作用力使得導向敲擊柱敲擊擋板，使得擋板與移動夾板發生震動，達到了能夠提高竹條之間的緊密度，避免竹條松散的效果。

16、5、本發明竹條排列完后，通過螺栓將連接固定架安裝在連接槽架上，再將排列完的竹坯推送至捆綁機中進行捆綁，達到了能夠實現對齊捆扎一體化，減少設備占地面積的效果。

17、6、本發明通過輸送竹條時，啟動第二電機，帶動六角卡塊旋轉，使得傳輸滾輪旋轉，達到了能夠自動將竹條輸送至捆扎區域，節省人力，提高竹條組坯效率的效果。

技術特征：

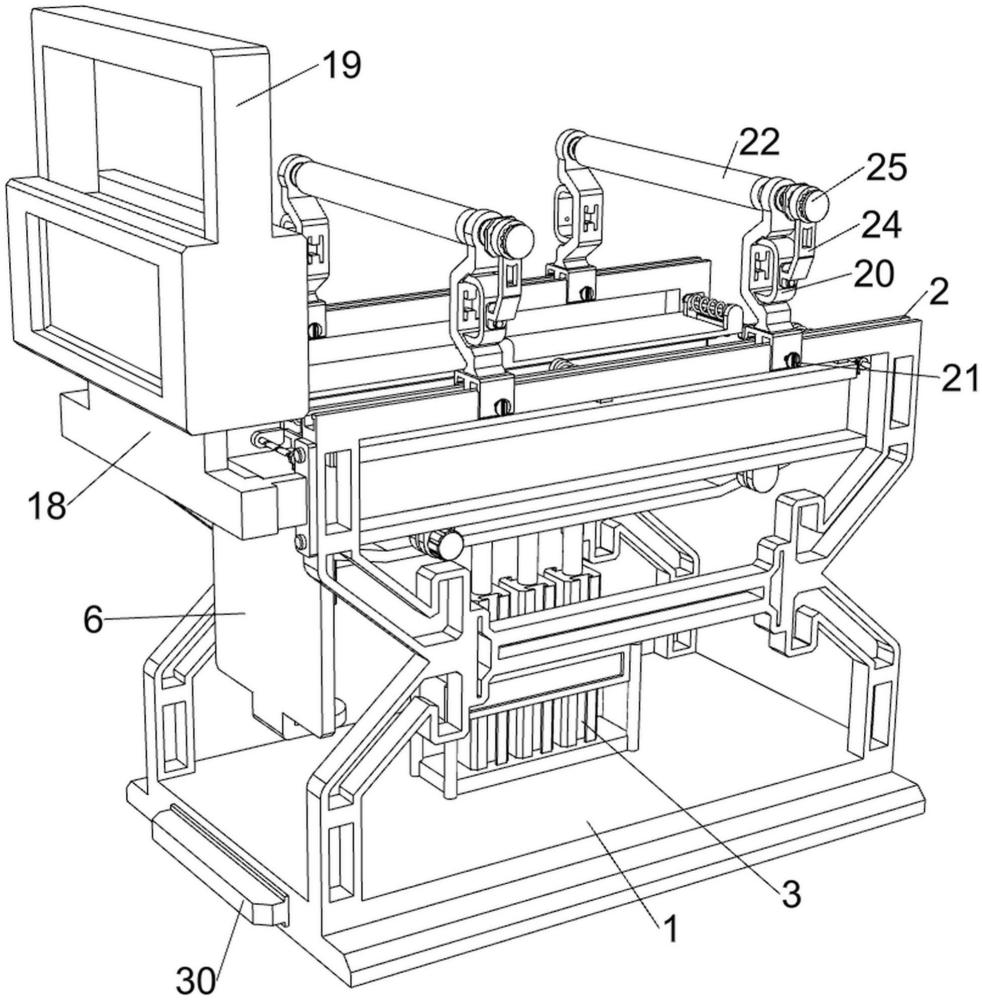

1.一種竹條錯位排列捆綁的組坯機，其特征在于：包括有連接架(1)、連接槽架(2)、對齊組件、壓緊組件和按壓組件，連接架(1)前后兩部上側均連接有連接槽架(2)，連接架(1)上設有能夠對竹條進行對齊的對齊組件，對齊組件上設有能夠對竹條進行壓緊的壓緊組件，壓緊組件上設有能夠對竹條進行按壓的按壓組件；對齊組件包括有第一氣缸(3)、連接板(4)、第二氣缸(5)和移動板(6)，連接架(1)中部上側連接有多個第一氣缸(3)，第一氣缸(3)伸縮端之間連接有連接板(4)，連接板(4)左側連接有第二氣缸(5)，第二氣缸(5)伸縮端上連接有移動板(6)，移動板(6)與連接板(4)滑動式連接，在排列竹條時，啟動第二氣缸(5)，帶動移動板(6)向上移動，使竹條端部與移動板(6)接觸，使得竹條端部對齊。

2.如權利要求1所述的一種竹條錯位排列捆綁的組坯機，其特征在于：還包括有對接塊(30)，連接架(1)下部左側連接有對接塊(30)。

3.如權利要求1所述的一種竹條錯位排列捆綁的組坯機，其特征在于：連接架(1)下部右側開有對接槽。

4.如權利要求1所述的一種竹條錯位排列捆綁的組坯機，其特征在于：壓緊組件包括有第一電機(7)、雙向絲桿(8)和移動夾板(9)，連接板(4)左部前側連接有第一電機(7)，第一電機(7)輸出軸上連接有雙向絲桿(8)，雙向絲桿(8)后側與連接板(4)轉動式連接，雙向絲桿(8)前后兩部均螺紋式連接有移動夾板(9)，移動夾板(9)均與連接板(4)滑動式連接，啟動第一電機(7)，帶動雙向絲桿(8)旋轉，使得移動夾板(9)移動相互靠近使竹條緊密。

5.如權利要求4所述的一種竹條錯位排列捆綁的組坯機，其特征在于：按壓組件包括有擋板(10)、導向柱(11)和第一彈簧(12)，移動夾板(9)上部均滑動式連接有擋板(10)，擋板(10)上部均連接有多個導向柱(11)，導向柱(11)均與相鄰的移動夾板(9)滑動式連接，擋板(10)均與相連接的移動夾板(9)之間連接有多個第一彈簧(12)，移動夾板(9)移動相互靠近的同時，帶動擋板(10)相互靠近，使擋板(10)位于竹條上側，擋板(10)相互接觸后，移動夾板(9)相對導向柱(11)和擋板(10)移動，第一彈簧(12)受到擠壓收縮，當移動夾板(9)復位后，第一彈簧(12)回彈，使得擋板(10)復位。

6.如權利要求5所述的一種竹條錯位排列捆綁的組坯機，其特征在于：還包括有敲擊組件，敲擊組件包括有固定絲桿(13)、固定支架(14)、旋轉柱(15)、導向敲擊柱(16)和第二彈簧(17)，擋板(10)左右兩側均連接有固定絲桿(13)，移動夾板(9)上部左右兩側均連接有固定支架(14)，固定支架(14)上均轉動式連接有旋轉柱(15)，旋轉柱(15)均與相鄰的固定絲桿(13)螺紋式連接，旋轉柱(15)上均滑動式連接有導向敲擊柱(16)，導向敲擊柱(16)均與相連接的旋轉柱(15)之間連接有第二彈簧(17)，移動夾板(9)相對擋板(10)移動的同時，固定絲桿(13)相對固定支架(14)移動，使得旋轉柱(15)旋轉，通過第二彈簧(17)的作用力使得導向敲擊柱(16)敲擊擋板(10)，使得擋板(10)與移動夾板(9)發生震動。

7.如權利要求6所述的一種竹條錯位排列捆綁的組坯機，其特征在于：還包括有捆扎組件，捆扎組件包括有連接固定架(18)和捆綁機(19)，連接槽架(2)左側之間通過多個螺栓拆卸式連接有連接固定架(18)，連接固定架(18)上側連接有捆綁機(19)，通過螺栓將連接固定架(18)安裝在連接槽架(2)上，再將排列完的竹坯推送至捆綁機(19)中進行捆綁。

8.如權利要求7所述的一種竹條錯位排列捆綁的組坯機，其特征在于：還包括有傳送組件，傳送組件包括有連接支撐架(20)、固定螺絲(21)、傳輸滾輪(22)、六角卡塊(23)、固定連接支架(24)和第二電機(25)，連接槽架(2)左右兩部上側均滑動拆卸式連接有連接支撐架(20)，連接支撐架(20)下部均螺紋式連接有前后兩個固定螺絲(21)，固定螺絲(21)均與相鄰的連接槽架(2)接觸，豎向相鄰的兩個連接支撐架(20)之間均轉動式連接有傳輸滾輪(22)，傳輸滾輪(22)前后兩側均連接有六角卡塊(23)，前側的連接支撐架(20)前側均通過螺栓拆卸式連接有固定連接支架(24)，固定連接支架(24)上均連接有第二電機(25)，第二電機(25)輸出軸均與相鄰的六角卡塊(23)卡接配合，通過固定螺絲(21)將相應數量的連接支撐架(20)安裝在連接槽架(2)上，再將竹條放置在傳輸滾輪(22)上進行輸送，通過螺栓將固定連接支架(24)安裝在連接支撐架(20)上，使第二電機(25)輸出軸均與相鄰的六角卡塊(23)卡接配合，輸送竹條時，啟動第二電機(25)，帶動六角卡塊(23)旋轉，使得傳輸滾輪(22)旋轉。

9.如權利要求8所述的一種竹條錯位排列捆綁的組坯機，其特征在于：固定螺絲(21)上均設有握把。

技術總結
本發明涉及竹條加工技術領域，尤其涉及一種竹條錯位排列捆綁的組坯機。本發明提供一種能夠自動對竹條進行按壓對齊組坯，同時能夠適應不同長度竹條組坯需求的竹條錯位排列捆綁的組坯機。一種竹條錯位排列捆綁的組坯機，包括有連接架、連接槽架、對齊組件、壓緊組件等，連接架前后兩部上側均連接有連接槽架，連接架上設有能夠對竹條進行對齊的對齊組件，對齊組件上設有能夠對竹條進行壓緊的壓緊組件。本發明通過移動夾板移動相互靠近的同時，帶動擋板相互靠近，使擋板位于竹條上側，擋板相互接觸后，移動夾板相對導向柱和擋板移動，第一彈簧受到擠壓收縮，達到了能夠自動對竹條進行按壓對齊組坯，節省人力，提高竹條組坯效率和質量的效果。

技術研發人員：熊振華,許賀,謝葉青,張敏,嚴梓雯,殷龍,鄔康文
受保護的技術使用者：贛州森泰竹木有限公司
技術研發日：
技術公布日：2025/4/24
