本發明涉及智能家居技術領域，具體的說是一種智能伸縮轉動式晾衣機及其控制方法。

背景技術：

在傳統技術中，居家晾衣通常采用固定的晾衣桿設置在陽臺上來來晾曬衣物。隨著智能家居的逐步發展，住所智能晾衣也逐漸走入人們的智能生活，例如，采用控制拉線來控制晾衣桿上升下降，但是現有晾衣方式存在以下缺陷：

(1)晾衣裝置占地面積大，不適用于現有小戶型的住戶。

(2)城市建筑密集，建筑距離小，陽臺風速小，太陽照射時間短，導致衣物晾曬效果差，特別是樓層較低的住戶，衣物晾曬幾天都不能干，即使晾干后，也伴有酸臭味。

(3)太陽照射時間短，衣物滅菌效果差。

(4)晾衣桿長度固定不變，晾曬衣物有限。

綜上所述，現有的晾衣裝置還不能滿足人們的需求。

技術實現要素：

針對上述問題，本發明提供了一種智能化晾衣機，可實現智能檢測和轉動，智能晾衣。

為達到上述目的，本發明采用的具體技術方案如下：

一種智能伸縮轉動式晾衣機，其關鍵在于：包括固定安裝箱，在所述固定安裝箱內設置有至少一個升降電機，所述升降電機的輸出軸上與升降架的一端連接，所述升降架的另一端穿出所述固定安裝箱底部與升降平臺連接，在所述升降平臺上設置有旋轉電機，所述旋轉電機的輸出軸豎直向下，該旋轉電機的輸出軸上連接有旋轉抵接箱，在所述旋轉抵接箱內設置有至少一個伸縮電機，所述伸縮電機的輸出軸與伸縮架的固定端連接，所述伸縮架的自由端穿出所述旋轉抵接箱的側壁，實現水平伸縮，所述伸縮架用于晾曬衣物；所述升降電機、旋轉電機和所述伸縮電機均與單片機控制器連接。

通過上述設計，控制器可控制升降電機、旋轉電機、伸縮電機自動旋轉，實現智能控制。旋轉電機旋轉時，可帶動伸縮架一起旋轉，可實現晾衣機360度旋轉。并且結合伸縮電機，實現伸縮架的伸展和收縮，大大提高了晾衣面積。

進一步的技術方案為：所述單片機控制器的重力輸入端連接有重力傳感器，所述單片機控制器的光線強度輸入端連接有光線強度傳感器，所述單片機控制器的溫度信號輸入端連接有溫度傳感器，所述單片機控制器的濕度信號輸入端連接有濕度傳感器，所述單片機控制器的風速信號輸入端連接有風速傳感器，所述單片機控制器的雨滴信號輸入端連接有雨滴傳感器，所述單片機控制器的PM2.5信號輸入端連接有PM2.5檢測模塊；

所述單片機控制器的輸出端上連接有Zigbee模塊、GSM模塊、報警模塊。

采用上述方案，單片機控制器的重力輸入端采集重力信號，可實時監測升降平臺承受的重力，當超過最大承重限值時，可通過報警模塊實現報警；單片機控制器實時獲取光線強度傳感器監測的光照強度，并且可通過比較光照強度，控制旋轉電機隨著光照隨時轉動，提高晾衣機的晾曬效果；通過溫度傳感器、濕度傳感器、風速傳感器可實時監測晾曬環境，當溫度、濕度、風速、PM2.5中任意一個指標超出了晾曬值，單片機控制器均可以控制升降電機、旋轉電機、伸縮電機作出相應的動作。同時，只要檢測到雨滴，旋轉電機均可將伸縮架收回到室內，防止衣物淋雨。通過GSM模塊、Zigbee模塊可實現信號傳遞，將晾衣機的信號發送至移動終端，便于人們了解晾衣機的工作情況和遠程控制晾衣機。

再進一步的技術方案為：包括伸縮導軌，所述伸縮導軌的固定連接端與所述旋轉抵接箱連接，所述伸縮導軌的活動端沿所述伸縮架的伸縮方向伸縮；在所述伸縮導軌的導軌槽內卡接有至少兩個限位塊，所述限位塊分別固定在所述伸縮架上，當所述伸縮架延伸或者收縮時，所述限位塊可沿所述伸縮導軌的導軌槽滑動。

采用上述方案，伸縮導軌可以增加伸縮架的承重力，防止伸縮架由于受力過大出現晃動，并且可以通過上述設計，可以有效防止伸縮架出現晃動，提高了整個晾衣機的可靠性。

再進一步的技術方案為：在所述升降平臺底部設置有環形滑槽，所述旋轉抵接箱設置在所述環形滑槽中心，在所述環形滑槽的滑槽內滑動安裝有滑塊，所述滑塊與上拉線的上端連接，所述上拉線的下端固定在所述伸縮導軌活動端端部，當所述旋轉電機帶動所述旋轉抵接箱旋轉時，所述上拉線的一端沿著所述環形滑槽的滑槽滑動。

根據上述技術方案，可增加伸縮架的承重量，當旋轉電機轉動時，可帶動上拉線、滑塊一起轉動。當晾曬衣物時，上拉線可給伸縮架一個上拉力。

再進一步的技術方案為：在所述升降平臺底部設置有燕尾滑槽，在所述旋轉抵接箱上設置有與所述燕尾滑槽配套的滑動凸塊，所述滑動凸塊套裝在所述燕尾滑槽內。

采用上述方案，燕尾滑槽可提高升降平臺的承重力，這樣也晾曬更多的衣物。

再進一步的技術方案為：所述重力傳感器設置在所述滑動凸塊和所述燕尾滑槽的抵接處；所述光線強度傳感器設置在所述伸縮導軌的一端端部；所述溫度傳感器、濕度傳感器、風速傳感器、雨滴傳感器和PM2.5檢測模塊均設置在所述伸縮導軌另一端端部。

采用上述方案，重力傳感器檢測升降平臺的承重量，當超出最大承重量時，單片機控制器可控制發出承重超標報警；光線強度傳感器設置在靠近旋轉抵接箱處，可使光照強度檢測更加可靠，可檢測到整個晾衣機的光照情況。

為了增加晾衣量和方便晾衣，在所述伸縮架上設置有衣架掛孔。

為了提高晾衣效果和晾衣質量，更好地殺滅菌等，在所述固定安裝箱底部設置有照明裝置和紫外線照射裝置。

一種智能伸縮轉動式晾衣機的控制方法，其關鍵在于包括以下步驟：

S1：分別設定所述升降電機、旋轉電機、伸縮電機初始化位置，所述升降電機的初始位置為所述升降架處于收縮狀態時的位置，所述旋轉電機的初始位置為所述伸縮架處于室內的位置，所述伸縮電機的初始位置為所述伸縮架處于收縮狀態時的位置；設定適宜衣物晾曬溫度范圍值、濕度范圍值、風速范圍值、光線強度范圍值、PM2.5范圍值；設定不適宜晾曬天氣；設定所述旋轉電機旋轉的最大角度；

S2：初始化，所述升降電機、旋轉電機、伸縮電機回到初始化位置；

S3：通過Zigbee模塊，獲取實時實地天氣預報，判斷當前天氣是否為適宜室外晾衣天氣，若適宜室外晾衣，進入步驟S4；若不適宜室外晾衣，則啟動室內晾曬模式，保持所述旋轉電機不動，控制所述伸縮電機將所述伸縮架伸展至最遠處，返回步驟S3；

S4：室外晾曬模式：所述旋轉電機旋轉，并停留在所述光線強度傳感器檢測到的光照強度最強的位置；

S5：判斷雨滴傳感器是否檢測到雨滴，若是，進入步驟S9，否則，進入步驟S6；

S6：判斷當前晾曬環境是否均處于適宜衣物晾曬溫度范圍值、濕度范圍值、風速范圍值、光線強度范圍值、PM2.5范圍值內，若是，進入步驟S7；否則進入步驟S9；

S7：控制所述伸縮電機將所述伸縮架伸展至最遠處；

S8：延時T分鐘，返回步驟S4；

S9：控制所述旋轉電機回到初始化位置，并返回步驟S3。

步驟S4中，光照強度最強的位置的判斷方法為：

S41：設定初始位置的光照強度L₀為最大光照強度，設定旋轉電機最大旋轉角度，并進入步驟S42；

S42：判斷所述雨滴傳感器是否檢測雨滴，若是，所述旋轉電機回到初始化位置，否則，進入步驟S43；

S43：所述旋轉電機控制所述旋轉抵接箱沿一個方向旋轉x度，該方向為順時針方向或逆時針方向，并記錄下該位置的光照強度Lnx；

S44：判斷光照強度Lnx是否大于最大光照強度，若是，將Lnx設為新的最大光照強度；否則最大光照強度不變；

S45：判斷旋轉總角度是否大于或等于最大旋轉角度，若是，停止轉動，將得到的最大光照強度為最終光照強度；否則，返回步驟S42；

本發明的有益效果：智能晾衣，節省人力物力，晾曬效果好，實現衣物智能收、晾。晾衣機結構簡單，可實現自動升降、旋轉、收縮、延伸，晾衣機晾衣量大，承重力大。

附圖說明

圖1是本發明的系統結構框圖；

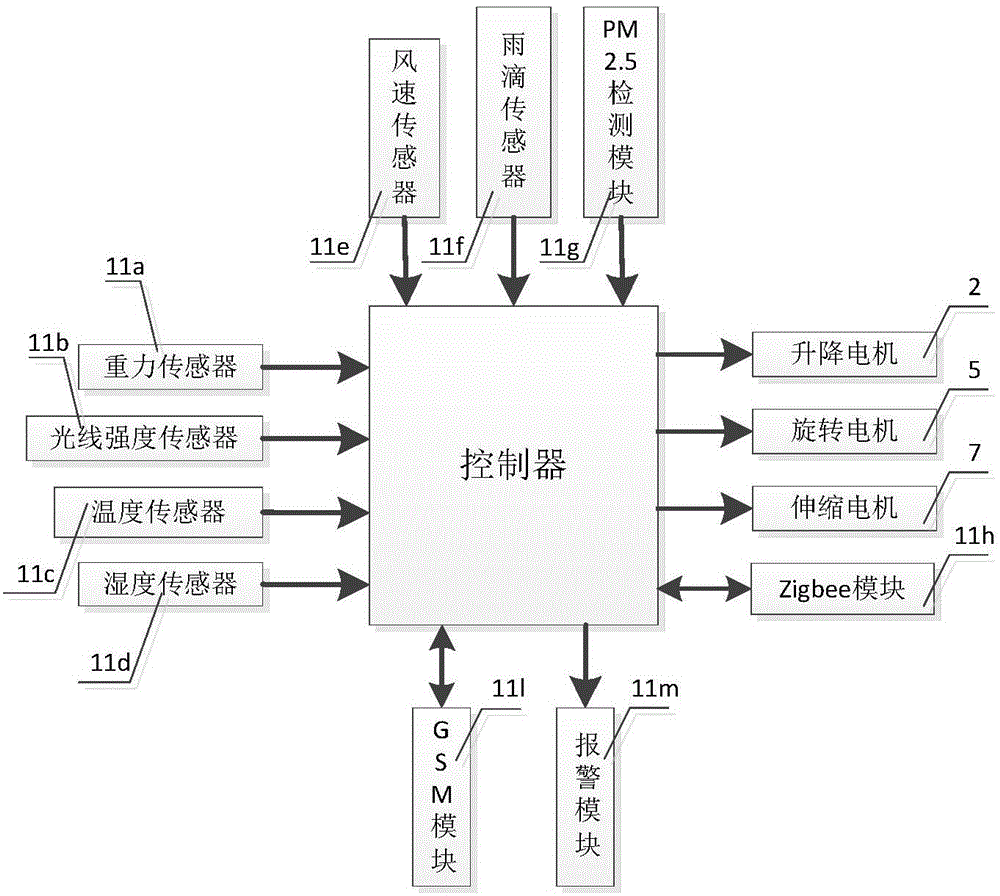

圖2是本發明的控制系統框圖；

圖3是本發明的控制方法流程圖；

圖4是本發明的尋找光照強度流程圖；圖中1.固定安裝箱，2.升降電機，3.升降架，4.升降平臺，4a.環形滑槽，5.旋轉電機，6.旋轉抵接箱，7.伸縮電機，8.伸縮架，9.伸縮導軌，10.上拉線，11.單片機控制器，11a.重力傳感器，11b.光線強度傳感器，11c.溫度傳感器，11d.濕度傳感器，11e.風速傳感器，11f.雨滴傳感器，11g.PM2.5檢測模塊，11h.Zigbee模塊，11l.GSM模塊，11m.報警模塊。

具體實施方式

下面結合附圖對本發明的具體實施方式以及工作原理作進一步詳細說明。

從圖1可以看出，一種智能伸縮轉動式晾衣機，包括固定安裝箱1，在所述固定安裝箱1內設置有兩個升降電機2，所述升降電機2的輸出軸上與升降架3的一端連接，所述升降架3的另一端穿出所述固定安裝箱1底部與升降平臺4連接，在所述升降平臺4上設置有旋轉電機5，所述旋轉電機5的輸出軸豎直向下，該旋轉電機5的輸出軸上連接有旋轉抵接箱6，在所述旋轉抵接箱6內設置有一個伸縮電機7，所述伸縮電機7的輸出軸與伸縮架8的固定端連接，所述伸縮架8的自由端穿出所述旋轉抵接箱6的側壁，實現水平伸縮，所述伸縮架8用于晾曬衣物。

還包括伸縮導軌9，所述伸縮導軌9的固定連接端與所述旋轉抵接箱6連接，所述伸縮導軌9的活動端沿所述伸縮架8的伸縮方向伸縮。

在所述伸縮導軌9的導軌槽內卡接有至少兩個限位塊8a，所述限位塊8a分別固定在所述伸縮架8上，當所述伸縮架8延伸或者收縮時，所述限位塊8a可沿所述伸縮導軌9的導軌槽滑動。

在所述升降平臺4底部設置有環形滑槽4a，所述旋轉抵接箱6設置在所述環形滑槽4a中心，在所述環形滑槽4a的滑槽內滑動安裝有滑塊，所述滑塊與上拉線的上端連接，所述上拉線10的下端固定在所述伸縮導軌9活動端端部，當所述旋轉電機5帶動所述旋轉抵接箱6旋轉時，所述上拉線10的一端沿著所述環形滑槽4a的滑槽滑動。

在所述升降平臺4底部設置有燕尾滑槽，在所述旋轉抵接箱6上設置有與所述燕尾滑槽配套的滑動凸塊，所述滑動凸塊套裝在所述燕尾滑槽內。

在所述伸縮架8上設置有衣架掛孔。

在所述固定安裝箱1底部設置有照明裝置和紫外線照射裝置。

從圖2可以看出，所述升降電機2、旋轉電機5和所述伸縮電機7均與單片機控制器11連接。

所述單片機控制器11的重力輸入端連接有重力傳感器11a，所述單片機控制器11的光線強度輸入端連接有光線強度傳感器11b，所述單片機控制器11的溫度信號輸入端連接有溫度傳感器11c，所述單片機控制器11的濕度信號輸入端連接有濕度傳感器11d，所述單片機控制器11的風速信號輸入端連接有風速傳感器11e，所述單片機控制器11的雨滴信號輸入端連接有雨滴傳感器11f，所述單片機控制器11的PM2.5信號輸入端連接有PM2.5檢測模塊11g，在所述單片機控制器11的升降輸入端還設置有升降按鈕。

所述單片機控制器11的輸出端上連接有Zigbee模塊11h、GSM模塊11l、報警模塊11m。

所述重力傳感器11a設置在所述滑動凸塊和所述燕尾滑槽的抵接處。

所述光線強度傳感器11b設置在所述伸縮導軌9的一端端部。

所述溫度傳感器11c、濕度傳感器11d、風速傳感器11e、雨滴傳感器11f和PM2.5檢測模塊11g均設置在所述伸縮導軌9另一端端部。

一種智能伸縮轉動式晾衣機的控制方法，從圖3和4可以看出，包括以下步驟：

S1：分別設定所述升降電機2、旋轉電機5、伸縮電機7初始化位置，設定適宜衣物晾曬溫度范圍值、濕度范圍值、風速范圍值、光線強度范圍值、PM2.5范圍值；設定不適宜晾曬天氣；設定所述旋轉電機5旋轉的最大角度；

所述升降電機2的初始位置為所述升降架3處于收縮狀態時的位置，所述旋轉電機5的初始位置為所述伸縮架8處于室內的位置，所述伸縮電機7的初始位置為所述伸縮架8處于收縮狀態時的位置。

不適宜晾曬天氣：雨天、霧霾天氣空氣指數大于等于200、雪天、沙塵天氣、風速等級風速大于等于10m/s等。

旋轉電機的最大轉動角度：180度。

S2：初始化，所述升降電機2、旋轉電機5、伸縮電機7回到初始化位置；

S3：通過Zigbee模塊11h，獲取實時實地天氣預報，判斷當前天氣是否為適宜室外晾衣天氣，若適宜室外晾衣，進入步驟S4；若不適宜室外晾衣，則啟動室內晾曬模式，保持所述旋轉電機5不動，控制所述伸縮電機7將所述伸縮架8伸展至最遠處，返回步驟S3；

S4：室外晾曬模式：所述旋轉電機5旋轉，并停留在所述光線強度傳感器11b檢測到的光照強度最強的位置；

S5：判斷雨滴傳感器11f是否檢測到雨滴，若是，進入步驟S9，否則，進入步驟S6；

S6：判斷當前晾曬環境是否均處于適宜衣物晾曬溫度范圍值、濕度范圍值、風速范圍值、光線強度范圍值、PM2.5范圍值內，若是，進入步驟S7；否則進入步驟S9；

S7：控制所述伸縮電機7將所述伸縮架8伸展至最遠處；

S8：延時T分鐘，返回步驟S4；

在本實施例中，T＝20。

S9：控制所述旋轉電機5回到初始化位置，并返回步驟S3。

步驟S4中，從圖4可以看出，光照強度最強的位置的判斷方法為：

S41：設定初始位置的光照強度L₀為最大光照強度，設定旋轉電機最大旋轉角度，并進入步驟S42；

S42：判斷所述雨滴傳感器11f是否檢測雨滴，若是，所述旋轉電機5回到初始化位置，否則，進入步驟S43；

S43：所述旋轉電機5控制所述旋轉抵接箱6沿一個方向旋轉10度，該方向為順時針方向，并記錄下該位置的光照強度Lnx；

S44：判斷光照強度Lnx是否大于最大光照強度，若是，將Lnx設為新的最大光照強度；否則最大光照強度不變；

S45：判斷旋轉總角度是否大于或等于最大旋轉角度，若是，停止轉動，將得到的最大光照強度為最終光照強度；否則，返回步驟S42；

本發明的工作原理：

將固定安裝箱1安裝在晾衣室屋頂上，將升降電機2的設置為升降架3處于收縮狀態，旋轉電機5設為伸縮架8處于室內且與外墻體平行，伸縮電機7設為所述伸縮架8處于收縮狀態。

當要懸掛衣物時，按壓升降按鈕，單片機控制器發送下降信號至升降電機2，升降電機2開始下降，下降至人們可懸掛高度。

單片機控制器通過Zigbee模塊獲取實時天氣情況，若為宜晾曬天氣，旋轉電機5開始旋轉，伸縮架想外轉動，并停留在光照強度最大的位置。

當溫度、濕度、光線強度、PM2.5超出預設范圍值時，或者出現下雨的情況，旋轉電機5自動旋轉，將伸縮架轉至室內。

應當指出的是，上述說明并非是對本發明的限制，本發明也并不僅限于上述舉例，本技術領域的普通技術人員在本發明的實質范圍內所做出的變化、改性、添加或替換，也應屬于本發明的保護范圍。
