本實用新型涉及一種紡織繡花裝置。

背景技術：

目前，市場上所售的紡織繡花設備一般都是大型專業紡織刺繡設備，其結構復雜、造價高，對于個人用戶無法承受這種設備。通常個人普遍使用繡針完成刺繡，這樣對繡功要求比較高，并且效率低下。

技術實現要素：

本實用新型的目的是提供一種電子手持自動繡花機，以解決刺繡愛好者降低對傳統繡針對繡功的要求，并且高效率的完成刺繡工作等技術問題。

為了實現上述發明目的，本實用新型所采用的技術方案如下：

電子手持自動繡花機，包括刺繡針、刺繡針驅動輪、電機輸出齒輪及驅動電機、殼體和殼體后端固定的線軸；所述刺繡針置于所述殼體前端的刺繡針往復運動的通道中，刺繡針為一空心體，在前端部有一個穿線孔，該刺繡針的后端通過轉軸固定在刺繡針驅動輪的偏離圓心的位置上，該刺繡針驅動輪通過轉軸固定在殼體內的前部；所述驅動電機固定在殼體中，其輸出軸上固定一個電機輸出齒輪，該電機輸出齒輪的齒部與刺繡針驅動輪的外沿一側齒部嚙合；所述線軸上的繡線穿過殼體或由殼體外引到前端的刺繡針處，再從刺繡針空心體穿過由前端的穿線孔引出。

所述驅動電機的電源是內置電池，還有一個外接直流電源插口。

所述驅動電機是具有調速電路的可調速電機。

本實用新型的優點是克服了對繡針操作技術的高要求，能夠高效、快速的完成復雜的刺繡工作，并且本裝置簡單、制作成本低。

附圖說明

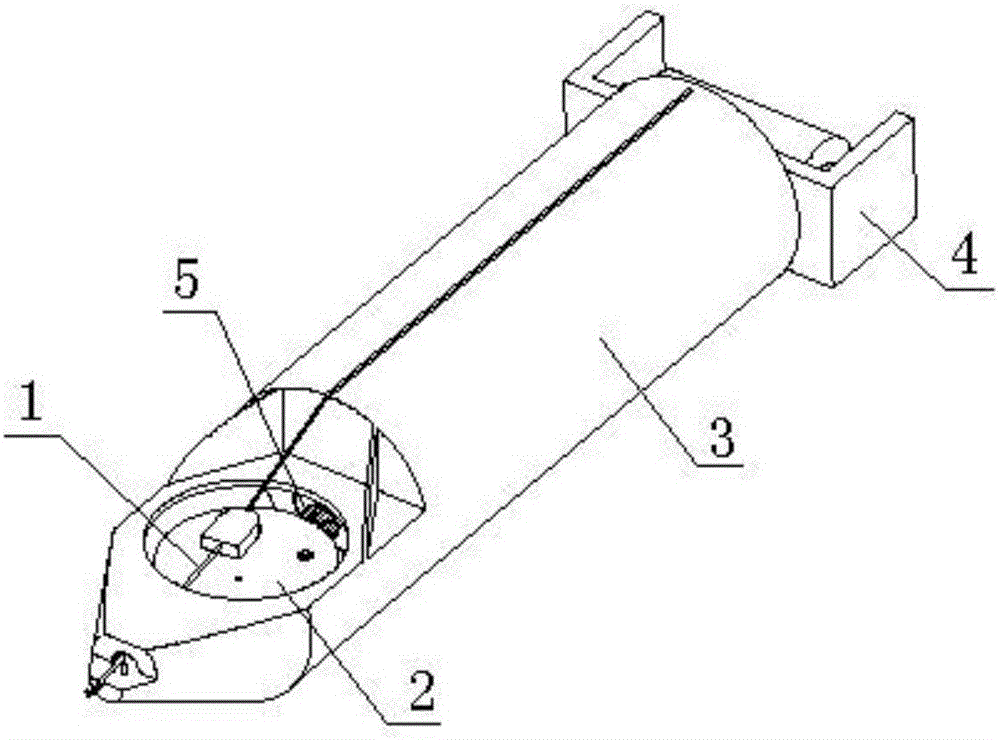

圖1是本實用新型的局部剖視結構圖之一。

圖2是本實用新型的局部剖視結構圖之二。

圖3是本實用新型的刺繡針結構示意圖。

圖4是本實用新型的剖視結構示意圖。

圖5是本實用新型的驅動電機電路圖。

圖中編號：1、刺繡針，2、刺繡針驅動輪，3、殼體，4、線軸，5、電機輸出齒輪，6、驅動電機。

具體實施方式

本實用新型的結構參見圖1、2、4所示，其中圖1、2是以不同方向示出的本實用新型的前端局部剖視的整體結構示意圖，圖3是殼體整體的側剖內部結構示意圖。該電子手持自動繡花機，包括刺繡針、刺繡針驅動輪、電機輸出齒輪及驅動電機、殼體和殼體后端固定的線軸。

所述刺繡針置于所述殼體前端的刺繡針往復運動的通道中，刺繡針結構參見圖4所示，它為一空心體，在前端部有一個穿線孔，該刺繡針的后端通過轉軸固定在刺繡針驅動輪的偏離圓心的位置上，具體在刺繡針驅動輪的靠近外沿的地方。該刺繡針驅動輪通過轉軸固定在殼體內的前部。

所述驅動電機固定在殼體中，其輸出軸上固定一個電機輸出齒輪，該電機輸出齒輪的齒部與刺繡針驅動輪的外沿一側齒部嚙合。所述線軸上的繡線穿過殼體或由殼體外引到前端的刺繡針處，再從刺繡針空心體穿過由前端的穿線孔引出。

驅動電機M使用直流電源，可以使一組內置電池E，還可以是通過殼體上的電源插座接外部電源。

所述驅動電機還可以采用可以調速的方式，有一個電機調速電路控制驅動電機的轉動。

驅動電機的電路參見圖5所示，圖5中，K是電源開關，R是限流電阻。
