本實用新型屬于縫紉機技術領域，具體涉及一種具有斷線和布料檢測功能的縫紉機。

背景技術：

縫紉機在縫制過程中，會由于機構不良、布料厚薄、縫線質量等因素，造成斷線的情況。如不能及時發現，會損壞布料，產生不良品、廢品，影響品質，同時造成經濟損失。因此需要及時對斷線做檢測，并做相應的處理。

目前斷線檢測主要有以下方式：

1.肉眼檢查，即生產工人在縫制過程對制衣做檢查，此方式會根據經驗存在較大延遲，且縫紉機轉速普遍較快，待發現時，為時已晚，對于半自動、全自動縫制設備不適宜；

2.機構式，即通過機械結構，如彈簧鉤住縫線并與機械開關相連，斷線時機械開關接觸或斷開，從而產生控制信號。此方案裝置與縫紉線直接接觸，存在影響線跡，結構復雜，不利于自動化縫制的缺點；

3.激光對射式：縫紉線需從發射與接收之間穿過，安裝不易，且激光存在壽命較短的缺點，并且成本較貴。

技術實現要素：

本實用新型的目的在于解決上述的技術問題而提供一種具有斷線和布料檢測功能的縫紉機，可以降低人工勞動強度，提高檢測精度。

為實現上述目的，本實用新型采用如下技術方案：

一種具有斷線和布料檢測功能的縫紉機，包括：

斷線檢測器，用于在檢測到斷線時發送斷線信號；

布料檢測器，用于在檢測到布料用盡時發送斷布信號；

電機驅動器，與所述斷線檢測器、布料檢測器分別連接，用于在接收到所述斷線信號或斷布信號后，發送電機停止信號；

伺服電機，與所述電機驅動器連接，用于根據所述電機停止信號停止運行。

所述斷線檢測器包括多路振動傳感器。

每路所述振動傳感器連接一個開關，用于控制每路所述振動傳感器的啟用與停用。

所述布料檢測器包括多路漫反射光電開關。

每路所述漫反射光電開關連接一個控制開關，用于控制每路所述漫反射光電開的啟用的與停用。

所述電機驅動器連接報警指示燈，可在所述伺服電機因斷線或斷布而停機發出預設的燈光進行指示和/或同時進行報警音頻提示。

本實用新型通過斷線檢測器與斷布檢測器實時檢測斷線、斷布情況，并在將檢測信號發送到電機驅動器，由電機驅動器根據該斷線、斷布信號輸出電機停止信號給伺服電機，使伺服電機停止，從而實現了自動化的斷線、斷布檢測，且保證了檢測的準確性與精確性。

附圖說明

圖1出示了本實用新型具有斷線和布料檢測功能的縫紉機的檢測原理圖；

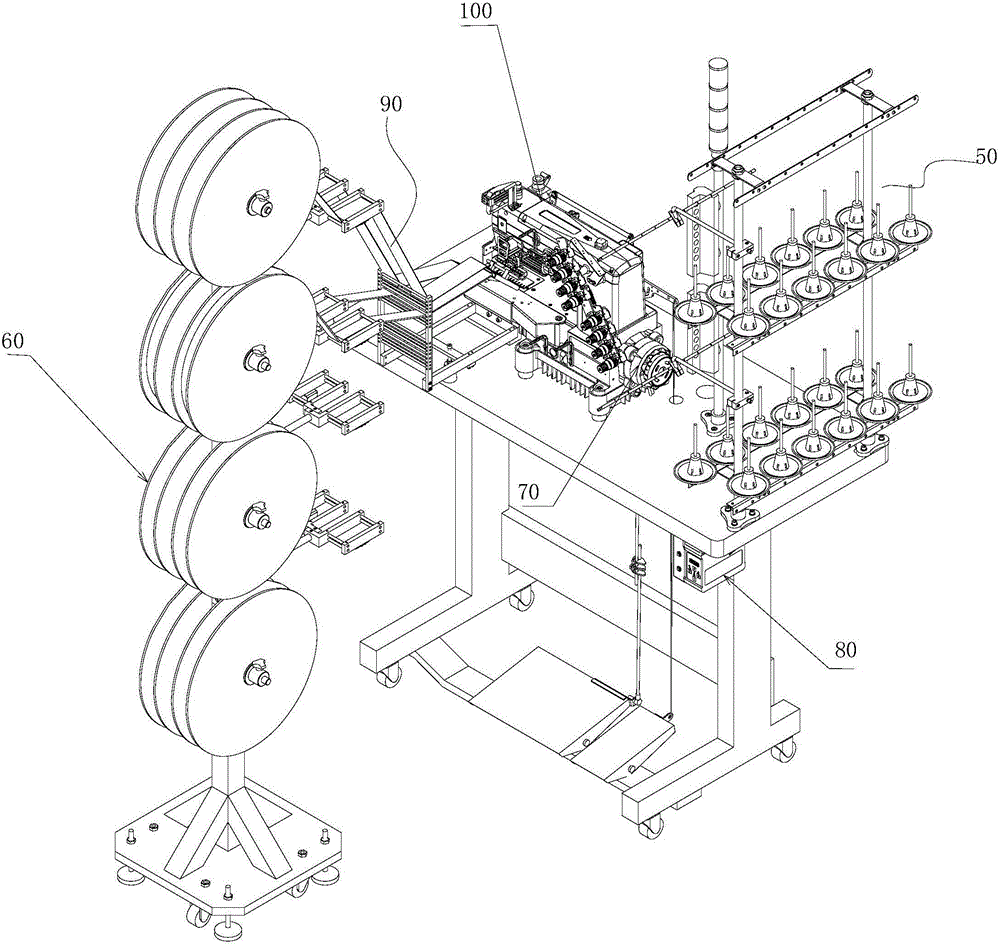

圖2出示了本實用新型具有斷線和布料檢測功能的縫紉機的軸測示意圖；

圖3出示了本實用新型具有斷線和布料檢測功能的縫紉機的主視示意圖；

圖4出示了本實用新型具有斷線和布料檢測功能的縫紉機的側視示意圖；

圖5是布料架與斷布檢測器的安裝示意圖。

具體實施方式

下面，結合實例對本實用新型的實質性特點和優勢作進一步的說明，但本實用新型并不局限于所列的實施例。

參見圖1-5所示，一種具有斷線和布料檢測功能的縫紉機，包括：

斷線檢測器，用于在檢測到斷線時發送斷線信號；

布料檢測器30，用于在檢測到布料用盡時發送斷布信號；

電機驅動器80，與所述斷線檢測器、布料檢測器分別連接，用于在接收到所述斷線信號或斷布信號后，發送電機停止信號；

伺服電機70，與電機驅動器80，用于根據所述電機停止信號停止運行。

本實用新型通過斷線檢測器與斷布檢測器實時檢測斷線、斷布情況，并在將檢測信號發送到電機驅動器，由電機驅動器根據該斷線、斷布信號輸出電機停止信號給伺服電機，使伺服電機停止，從而實現了自動化的斷線、斷布檢測，且保證了檢測的準確性與精確性。

本實用新型中，所述斷線檢測器包括多路振動傳感器，優選的為8路。

具體實現上，每路所述振動傳感器連接一個開關，用于控制每路所述振動傳感器的啟用與停用。

具體的，所述斷線檢測器可以是多個，也可以是一個，如圖2所示，該圖示出了兩個斷線檢測器的情況，如第一斷線檢測器10與第二斷線器20，分別用于對相應的16條線進行斷線檢測.

所述斷線指的線的斷開。

本實用新型中，所述布料檢測器包括多路漫反射光電開關，優選的為8路。

具體實現上，每路所述漫反射光電開關連接一個控制開關，用于控制每路所述漫反射光電開的啟用的與停用。

進一步的，所述電機驅動器連接報警指示燈40，可在所述伺服電機因斷線或斷布而停機發出預設的燈光進行指示，如紅色燈和/或同時進行報警音頻提示。

所述指示燈，可以是三色指示燈，還可用于其它指示，如在縫紉機人為停機或待機時，通過黃色燈指示，在自動運行時通過綠色燈指示。

需要說明的是，本實用新型中，所述斷線檢測器可以安裝一個豎立在縫紉機操作面板的立架上，在操作面板上外側且在立架外側設有線架50，線架上的多條線對應經過所述斷線檢測的多路振動傳感器后與縫紉機連接。

其中，所述的報警指示燈可以是安裝在所述的立架上。

具體實現上，所述的布料檢測器30通過檢測器支架安裝在布料架60的一側，布料檢測器安裝在面料90的下方且檢測頭指向布料面，所述的布料架60設在操作面板的一側，圖2中，在操作面板上設有縫紉機主機100。

在縫紉機正常工作情況下，當斷線發生時，所述斷線檢測器檢測到斷線發生并發送斷線信號，電機驅動器接收到斷線信號后向伺服電機發送停止信號，并控制報警指示燈發出報警提示，即可以快速發現斷線，并及時接線；

當布料檢測器檢測到布料用盡時則發送斷布信號，電機驅動器接收到斷線信號后向伺服電機發送停止信號并控制報警指示燈發出報警提示，即可以快速發現斷布情況，并及時添加布料，因此工人無需來回走動，從而降低工人的勞動強度，減少原料浪費。

本實用新型通過斷線檢測器與斷布檢測器實時檢測斷線、斷布情況，并在將檢測信號發送到電機驅動器，由電機驅動器根據該斷線、斷布信號輸出電機停止信號給伺服電機，使伺服電機停止，從而實現了自動化的斷線、斷布檢測，且保證了檢測的準確性與精確性。

本實用新型克服了以前方法精度低、用肉眼觀測來判斷合格與否的定性檢測方式，變定性檢測為定量檢測，保證了檢測的精確性和準確性。

以上所述僅是本實用新型的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也應視為本實用新型的保護范圍。
