本實用新型屬于經編機械領域中的配件，具體涉及的是一種壓電陶瓷賈卡梳。

背景技術：
：

目前現有經編機壓電陶瓷賈卡梳的最高機號只有E32賈卡梳，機號為E32賈卡梳是1英寸內具有32個賈卡針的意思，目前的通用的E32賈卡梳主體的材料為一體鑄造的鋁合金，主體的頭部設有多個梳片，間隔的兩個梳片中間設有賈卡，賈卡針的兩側設有壓電陶瓷，兩側的壓電陶瓷會在高頻電流的交替驅動下交替伸長，使賈卡針左右擺動，賈卡針依靠梳片進行擋位，而將現有結構賈卡梳的增加至每英寸36個賈卡針，會出現左右限位梳片強度不夠高，特別是在機器提高運行速度的時候，無法對擺動的賈卡針進行有效限位，造成壓賈卡針在高頻電流的驅動下左右擺動位置不準確，經常會發生碰撞從而造成斷針，影響經編提花機的速度和機器的穩定性。由于目前的鋁合金材料結構強度所限，目前已經無法采用再繼續縮小限位梳片厚度的方法來增加梳片數量，無法生產更高密度的E36或者E40賈卡梳的缺陷。

技術實現要素：
：

針對現有技術存在的缺陷，本實用新型的目的是提供一種可以克服上述缺陷的壓電陶瓷賈卡梳。

本實用新型解決其技術問題所采取的技術方案是：一種壓電陶瓷賈卡梳，關鍵在于所述壓電陶瓷賈卡梳包括主體及賈卡針，所述的主體包括底座及梳片頭，梳片頭上設有多個梳片，所述底座上設有凹槽，對應的在梳片頭上設有凸起，所述梳片頭下端還設有減重槽，所述梳片頭采用合金材料制作。

所述底座與梳片頭的連接位置設在賈卡針的針頭下方。

所述的減重槽為橫向設置的條狀。

所述的減重槽為盲圓孔。

所述的底座與梳片頭采用粘接或者焊接連接。

本實用新型的壓電陶瓷賈卡梳采用將賈卡梳主體分成底座與梳片頭分段設置的結構，梳片頭采用強度更高的合金材料制作，可以明顯提高抗碰撞而變形的能力，提高對賈卡針的限位功能，避免賈卡針過渡振動而與其它織針發生干涉而出現斷裂，同時在梳片頭設置減重槽，減重槽可以使賈卡梳的整體重量與現有技術中使用的鋁合金材質的賈卡梳相同，避免過重而使壓電陶瓷賈卡梳在安裝之后振動過大，利用該結構可以制造密度更高E36或者E40號賈卡梳。

附圖說明：

圖1為本實用新型結構示意圖。

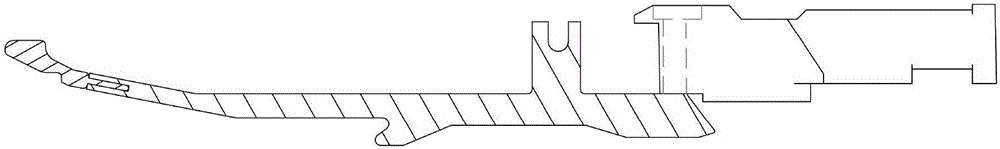

圖2為本實用新型剖視結構示意圖。

具體實施方式：

如圖1至圖2所示，一種壓電陶瓷賈卡梳，所述壓電陶瓷賈卡梳包括主體及賈卡針，所述的主體包括底座及梳片頭，梳片頭上設有多個梳片，所述底座上設有凹槽，對應的在梳片頭上設有凸起，所述梳片頭下端還設有減重槽。所述梳片頭下端還設有減重槽，所述梳片頭采用高強度的合金材料制作。由于鋁合金材料比其它合金材料輕，在采用高強度的合金材料制作的梳片頭下端會使整體重量增加，而設減重槽可以使改進后的結構在重量上完全相等、在外型與現有的保持一致，又可以避免因為重量增加而使賈卡梳頭部的擺動角度過大。減重槽用于使賈卡梳的整體重量與現有技術中的賈卡梳等重。

所述底座與梳片頭的連接位置設在賈卡針的針頭下方。可使擋片部位保持足夠的強度又不會增加過多的重量。

所述的減重槽為橫向設置的條狀。所述減重槽的截面為三角形。三角形的減重槽可以在組合過程通過進一步加工而保持賈卡梳整體重量。

所述的減重槽為盲圓孔。盲圓孔可以為多個。

所述的底座與梳片頭采用粘接或者焊接連接。
