技術領域：

本發明涉及印染紡織技術領域，具體而言，涉及一種印染布料的整平設備。

背景技術：
：

在紡織機械中，需要對布料進行印染，印染完成后需要對布料進行干燥和輸送，后續還要對其進行整平等等，但是現有的布料整平技術都是不太方便調節，即不同厚度的布料其需要的調節高度也不一樣，比較不方便，本發明針對這個問題，在現有技術方案上設計了可調節的整平布料設備，其調節方便，結構簡單，造價低廉，不會增加企業成本。

技術實現要素：
：

本發明的技術方案如下：

一種印染布料的整平設備，包括底座和調節組件，所述底座之中設有主動輥，所述主動輥通過第一固定板和第二固定板連接在底座之中，所述主動輥的另一端與電機連接；

所述調節組件包括主軸，所述主軸上設有數個錐齒輪，錐齒輪的下方設有數個調節板，所述調節板可在底座之中滑動，調節板之間設有第一調節桿和第二調節桿，所述第一調節桿和第二調節桿上設有數個滾子。

作為對本發明的說明，所述底座上設有第一連接板和第二連接板，調節組件包括第三錐齒輪和第四錐齒輪，所述第三錐齒輪安裝在第一連接板上，所述第四錐齒輪安裝在第二連接板上。

作為對本發明的說明，所述調節軸上設有第一錐齒輪和第二錐齒輪，所述第一錐齒輪與第三錐齒輪嚙合，所述第二錐齒輪與第四錐齒輪嚙合，所述調節軸的末端設有手輪。

作為對本發明的說明，所述第三錐齒輪的下方設有第一調節板，所述第三錐齒輪的中心桿與第一調節板螺接，所述第四錐齒輪的下方設有第二調節板，所述第四錐齒輪的中心桿與第二調節板螺接。

作為對本發明的說明，所述第一調節板的兩側設有第一滑道，所述第一調節板可在底座之中滑動，所述第二調節板的兩側設有第二滑道，所述第二調節板可在底座之中滑動。

作為對本發明的說明，所述第一調節桿和第二調節桿之間設有連接板。

根據上述技術方案，調節組件位于底座之上，由電機驅動主動輥轉動可帶動布料前進，對于不同厚度的布料需要調節其高度時候，轉動手輪，調節軸帶動第一錐齒輪和第二錐齒輪轉動，第一錐齒輪帶動第三錐齒輪轉動，第二錐齒輪帶動第四錐齒輪轉動，由于第三錐齒輪與第一調節板螺接，故可帶動第一調節板上下移動，第四錐齒輪與第二調節板螺接，故可帶動第二調節板上下移動，如此最終帶動第一調節桿和第二調節桿上下移動，第一調節桿和第二調節桿上設有滾子，布料位于滾子的下方、主動輥的上方，如此達到對布料整平的目的。

本發明的有益效果在于：本發明對于現有的布料整平技術都不太方便調節，即不同厚度的布料其需要的調節高度也不一樣，在現有技術方案上設計了可調節的整平布料設備，其調節方便，結構簡單，造價低廉，不會增加企業成本。

附圖說明：

下面結合附圖對本發明做進一步的說明：

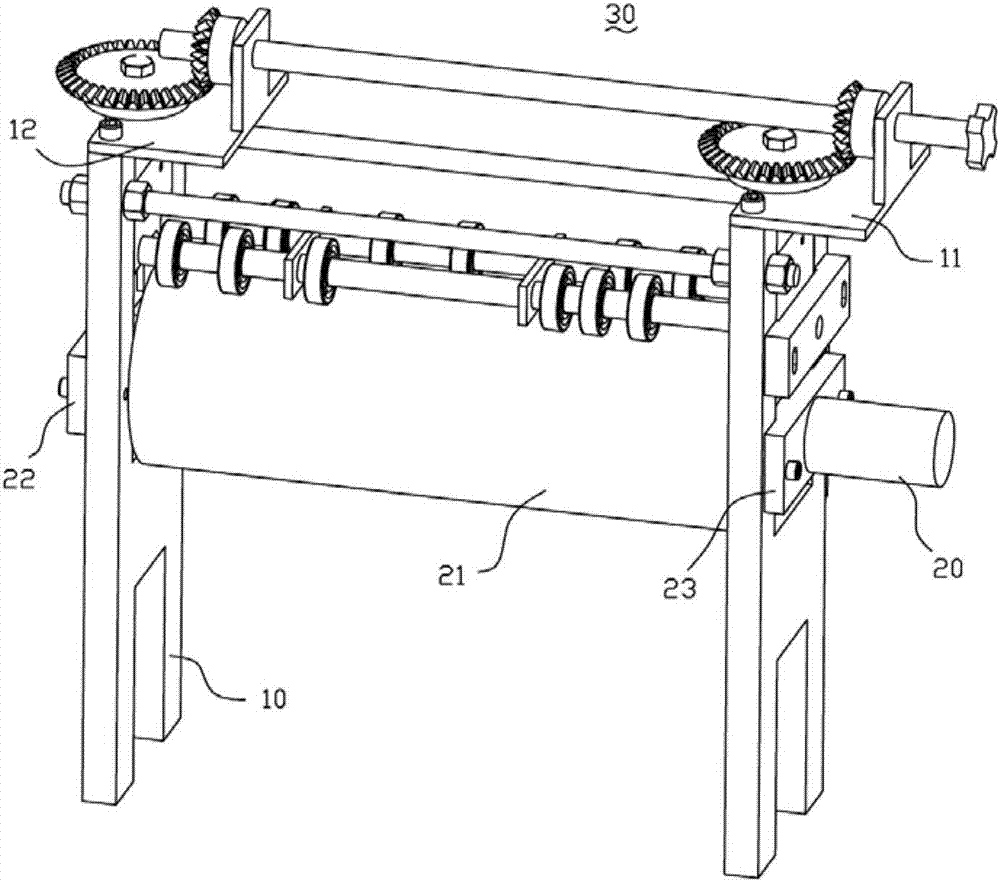

圖1為本發明的結構示意圖；

圖2為隱藏底座后的結構示意圖；

圖中：10、底座；11、第一連接座；12、第二連接座；

20、電機；21、主動輥；22、第一固定板；23、第二固定板；

30、調節組件；31、調節軸；310、手輪；311、第一錐齒輪；312、第二錐齒輪；32、第一調節板；320、第一滑道；33、第二調節板；330、第二滑道；34、第三錐齒輪；35、第四錐齒輪；36、第一調節桿；37、第二調節桿；38、滾子；39、連接板。

具體實施方式：

如圖1和圖2所示，一種印染布料的整平設備，包括底座10和調節組件30，所述底座10之中設有主動輥21，所述主動輥21通過第一固定板22和第二固定板23連接在底座10之中，所述主動輥21的另一端與電機20連接；

所述調節組件30包括主軸31，所述主軸31上設有數個錐齒輪，錐齒輪的下方設有數個調節板，所述調節板可在底座10之中滑動，調節板之間設有第一調節桿36和第二調節桿37，所述第一調節桿36和第二調節桿37上設有數個滾子38。

所述底座10上設有第一連接板11和第二連接板12，調節組件30包括第三錐齒輪34和第四錐齒輪35，所述第三錐齒輪34安裝在第一連接板11上，所述第四錐齒輪35安裝在第二連接板12上。

所述調節軸31上設有第一錐齒輪311和第二錐齒輪312，所述第一錐齒輪311與第三錐齒輪34嚙合，所述第二錐齒輪312與第四錐齒輪35嚙合，所述調節軸31的末端設有手輪。

所述第三錐齒輪34的下方設有第一調節板32，所述第三錐齒輪34的中心桿與第一調節板32螺接，所述第四錐齒輪35的下方設有第二調節板33，所述第四錐齒輪35的中心桿與第二調節板33螺接。

所述第一調節板32的兩側設有第一滑道320，所述第一調節板32可在底座10之中滑動，所述第二調節板33的兩側設有第二滑道330，所述第二調節板33可在底座10之中滑動。

所述第一調節桿36和第二調節桿37之間設有連接板39。

實際工作中，調節組件30位于底座10之上，由電機20驅動主動輥21轉動可帶動布料前進，對于不同厚度的布料需要調節其高度時候，轉動手輪310，調節軸31帶動第一錐齒輪311和第二錐齒輪312轉動，第一錐齒輪311帶動第三錐齒輪34轉動，第二錐齒輪312帶動第四錐齒輪35轉動，由于第三錐齒輪34與第一調節板32螺接，故可帶動第一調節板32上下移動，第四錐齒輪35與第二調節板33螺接，故可帶動第二調節板33上下移動，如此最終帶動第一調節桿36和第二調節桿37上下移動，第一調節桿36和第二調節桿37上設有滾子38，布料位于滾子38的下方、主動輥21的上方，如此達到對布料整平的目的。

以上內容僅為本發明的較佳實施方式，對于本領域的普通技術人員，依據本發明的思想，在具體實施方式及應用范圍上均會有改變之處，本說明書內容不應理解為對本發明的限制。

技術特征：

技術總結
本發明公開了一種印染布料的整平設備，包括底座和調節組件，所述底座之中設有主動輥，所述主動輥通過第一固定板和第二固定板連接在底座之中，所述主動輥的另一端與電機連接；所述調節組件包括主軸，所述主軸上設有數個錐齒輪，錐齒輪的下方設有數個調節板，所述調節板可在底座之中滑動，調節板之間設有第一調節桿和第二調節桿，所述第一調節桿和第二調節桿上設有數個滾子。本發明對于現有的布料整平技術都不太方便調節，即不同厚度的布料其需要的調節高度也不一樣，在現有技術方案上設計了可調節的整平布料設備，其調節方便，結構簡單，造價低廉，不會增加企業成本。
