本技術涉及混紡面料制備用的裁切機，更具體地說，它涉及亞麻混紡面料制備用的裁切機。

背景技術：

1、隨著社會的不斷發展，紡織行業得到了蓬勃的發展，其中就有一種亞麻紡織而成的面料，聚酯纖維混紡面料則為其中的一種，而在對其進行生產加工過程中，需對其進行裁切處理，因此需使用到相應的裁切機，而現有的方法是人工裁切，或用人工輔助機器進行裁切，在裁切時人們不便靠近裁切機裁切的部分，因此不便于對面料進行扶持，而裁切機也缺少相應的夾持固定的功能，人力裁切的方式效率又過于低下，使得面料在裁切的時候容易出現偏移，從而造成裁切歪斜，裁切效果不好的問題，同時也會導致尺寸差距過大的現象發生。

技術實現思路

1、要解決的技術問題

2、針對現有技術存在的不足，本實用新型的目的在于提供亞麻混紡面料制備用的裁切機，其具有自動固定面料進行切割的特點。

3、技術方案

4、為實現上述目的，本實用新型提供了亞麻混紡面料制備用的裁切機，包括傳送機、框架和傳動箱，所述框架固定連接在傳送機的側面，所述傳動箱設置在框架的下端，所述傳動箱的內部固定連接有正反電機，所述正反電機的輸出軸另一端固定連接有螺紋柱，所述螺紋柱的另一端固定連接有轉軸，所述傳動箱的內部固定連接有軸承，所述轉軸的另一端穿設在軸承中，所述傳動箱的下表面開設有第一滑槽，所述螺紋柱的螺紋表面套接有螺紋帽，所述螺紋帽的表面固定連接有連接塊，所述連接塊滑動連接在第一滑槽中，所述連接塊的下表面固定連接有切割機體。

5、使用本技術方案的亞麻混紡面料制備用的裁切機時，通過設置正反電機、電推桿和壓板，當人們需要對面料進行裁切時，人們首先通過控制開關控制電推桿伸縮，使得壓板能夠壓住面料，方便了人們對面料進行固定，同時也使得切割機體接觸面料，然后人們只需要通過控制開關控制正反電機運作，使得切割機體能夠在面料上移動，方便了人們對面料進行裁切，使得該裝置能夠實現自動裁切，從而能夠達到裁切整齊的效果，避免了因裁切效果不好可能導致廢料的問題。

6、進一步地，所述框架的下表面固定連接有電推桿，所述電推桿的另一端固定連接在傳動箱的上表面，所述框架的內部開設有第二滑槽，所述傳動箱的側面固定連接有滑塊，所述滑塊滑動連接在滑槽中。

7、進一步地，所述傳動箱的側面固定連接有固定塊，所述固定塊有多個，并且對稱設置在傳動箱的兩側，所述傳送機的上端設置有壓板，所述壓板有兩個，并且對稱設置在傳送機的上端，所述壓板的上表面固定連接有伸縮管，所述伸縮管的表面套接有彈簧，所述伸縮管和彈簧有兩組，并且對稱設置在壓板的上端，所述伸縮管的另一端固定連接在固定塊的下表面。

8、進一步地，所述傳送機的表面通過鉚釘固定連接有切割墊。

9、進一步地，所述框架的正面固定連接有控制開關。

10、有益效果

11、綜上所述，本實用新型具有以下有益效果：

12、1、該亞麻混紡面料制備用的裁切機，通過設置正反電機、電推桿和壓板，當人們需要對面料進行裁切時，人們首先通過控制開關控制電推桿伸縮，使得壓板能夠壓住面料，方便了人們對面料進行固定，同時也使得切割機體接觸面料，然后人們只需要通過控制開關控制正反電機運作，使得切割機體能夠在面料上移動，方便了人們對面料進行裁切，使得該裝置能夠實現自動裁切，從而能夠達到裁切整齊的效果，避免了因裁切效果不好可能導致廢料的問題；

13、2、該亞麻混紡面料制備用的裁切機，通過設置切割墊，當該裝置對面料進行切割時，通過在傳送機上加裝切割墊，在切割墊的阻擋作用下，從而避免切割機體在切割面料時可能會損壞傳送機體的問題，使得該裝置能夠正常運作。

技術特征：

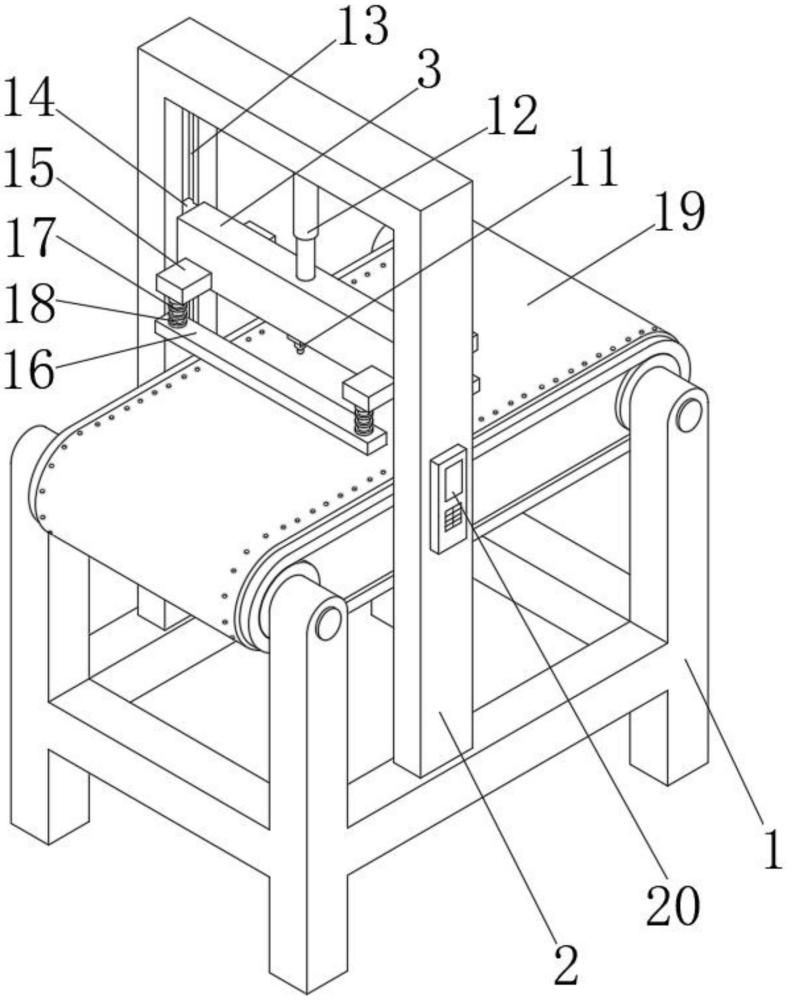

1.亞麻混紡面料制備用的裁切機，包括傳送機(1)、框架(2)和傳動箱(3)，其特征在于：所述框架(2)固定連接在傳送機(1)的側面，所述傳動箱(3)設置在框架(2)的下端，所述傳動箱(3)的內部固定連接有正反電機(4)，所述正反電機(4)的輸出軸另一端固定連接有螺紋柱(5)，所述螺紋柱(5)的另一端固定連接有轉軸(6)，所述傳動箱(3)的內部固定連接有軸承(7)，所述轉軸(6)的另一端穿設在軸承(7)中，所述傳動箱(3)的下表面開設有第一滑槽(8)，所述螺紋柱(5)的螺紋表面套接有螺紋帽(9)，所述螺紋帽(9)的表面固定連接有連接塊(10)，所述連接塊(10)滑動連接在第一滑槽(8)中，所述連接塊(10)的下表面固定連接有切割機體(11)。

2.根據權利要求1所述的亞麻混紡面料制備用的裁切機，其特征在于：所述框架(2)的下表面固定連接有電推桿(12)，所述電推桿(12)的另一端固定連接在傳動箱(3)的上表面，所述框架(2)的內部開設有第二滑槽(13)，所述傳動箱(3)的側面固定連接有滑塊(14)，所述滑塊(14)滑動連接在滑槽中。

3.根據權利要求1所述的亞麻混紡面料制備用的裁切機，其特征在于：所述傳動箱(3)的側面固定連接有固定塊(15)，所述固定塊(15)有多個，并且對稱設置在傳動箱(3)的兩側，所述傳送機(1)的上端設置有壓板(16)，所述壓板(16)有兩個，并且對稱設置在傳送機(1)的上端，所述壓板(16)的上表面固定連接有伸縮管(17)，所述伸縮管(17)的表面套接有彈簧(18)，所述伸縮管(17)和彈簧(18)有兩組，并且對稱設置在壓板(16)的上端，所述伸縮管(17)的另一端固定連接在固定塊(15)的下表面。

4.根據權利要求1所述的亞麻混紡面料制備用的裁切機，其特征在于：所述傳送機(1)的表面通過鉚釘固定連接有切割墊(19)。

5.根據權利要求1所述的亞麻混紡面料制備用的裁切機，其特征在于：所述框架(2)的正面固定連接有控制開關(20)。

技術總結
本技術公開了亞麻混紡面料制備用的裁切機，屬于混紡面料制備用的裁切機技術領域，其中包括傳送機，框架和傳動箱所述框架固定連接在傳送機的側面，所述傳動箱設置在框架的下端，所述傳動箱內部固定連接有正反電機，所述正反電機的輸出軸另一端固定連接有螺紋柱，其有益效果是，該亞麻混紡面料制備用的裁切機，通過設置正反電機、電推桿和壓板，當人們需要對面料進行裁切時，人們首先通過控制開關控制電推桿伸縮，方便了人們對面料進行固定，同時也使得切割機體接觸面料，然后人們只需要通過控制開關控制正反電機運作，使得切割機體能夠在面料上移動，使得該裝置能夠實現自動裁切，從而達到裁切整齊的效果。

技術研發人員：史彥麗,何育德,孟鵬
受保護的技術使用者：河南新野紡織股份有限公司
技術研發日：20240514
技術公布日：2025/4/28
