本技術屬于服裝加工機械領域，更具體地說，涉及一種開袋機用的定料裝置。

背景技術：

1、在服裝加工過程中，開袋機是必不可少的輔助加工機械。開袋機在加工布料時，需要在袋口位置進行切割、折袋和縫紉處理；切割即將袋口上開兩端均呈“丫”狀的裂縫；折袋即將切割完成的袋口向內翻折形成翻邊；縫紉操作包括縫合折袋完成的袋口、在袋口位置縫合布料與拉鏈；其中，縫紉步驟一般由開袋機中的定料裝置將布料運輸至縫紉機處，縫紉機對定料裝置運輸?shù)牟剂贤瓿煽p紉操作。

2、例如申請日為2020年12月26日、專利號為cn202023039502.5的中國專利，公開了一種服裝口袋開袋機的取料定料裝置，包括用于滑動安裝在開袋機上的滑臺座，滑臺座上升降設置用于承托在布料下方的外壓框和與下壓組件連接的小壓框；在進行縫紉步驟時，外壓框?qū)⒉剂线\輸至縫紉機處，利用小壓框向外壓框合攏，從而將袋口固定或?qū)⒗滎^與布料固定，縫紉機的針頭在小壓框內沿縫紉路徑行走，以實現縫合折袋完成的袋口、在袋口位置縫合布料與拉鏈頭。

3、但是由于拉鏈往往具有拉鏈頭，拉鏈頭為剛性材料且為長條狀，在袋口位置縫合布料與拉鏈頭的過程中，長條狀的拉鏈頭往往會對縫紉機的針頭造成干涉，拉鏈頭的一端設置于布料的上側，且位于縫紉路徑上時，隨著縫紉機的持續工作，縫紉機的針頭會與拉鏈頭撞擊，一方面造成縫紉機的針頭的損壞，造成設備上的損失，另一方面針頭無法穿過拉鏈頭將拉鏈與服裝或布片縫合，導致袋口與拉鏈縫合不緊密不美觀，影響產品的質量。

技術實現思路

1、本實用新型要解決的技術問題在于提供一種開袋機用的定料裝置，它可以實現控制拉鏈頭遠離縫紉機的縫紉路徑，避免縫紉機的針頭與拉鏈頭發生撞擊，保證了產品的良品率。

2、本實用新型的一種開袋機用的定料裝置，包括用于承托上層布料的大壓框和用于壓迫固定上層布料的小壓框，

3、小壓框上開設有用于裸露拉鏈頭的定型窗口；縫紉機頭的縫紉路徑均位于定型窗口內；

4、小壓框內設置多組吹氣機構；吹氣機構的輸氣口與外設的氣泵連通，吹氣機構的出氣口位于定型窗口的內壁，以從縫紉路徑向定型窗口中心吹氣；吹氣機構的出氣口均位于縫紉路徑上；

5、每組吹氣機構對應至少一條縫紉路徑；每組吹氣機構均是獨立作業的；縫紉路徑上存在縫紉機頭時，對應的吹氣機構處于作業狀態。

6、作為本實用新型的進一步改進，吹氣機構為兩組，兩組吹氣機構所對應的出氣口分別開設于定型窗口的長度方向上的兩側。

7、作為本實用新型的進一步改進，拉鏈頭設置于定型窗口的一端部，出氣口的出氣方向朝向拉鏈頭設置，以使出氣口的出氣方向傾斜。

8、作為本實用新型的進一步改進，小壓框內開設有兩個吹氣通道，兩個吹氣通道分別設置于定型窗口長度方向上的兩側；吹氣通道與對應同側的出氣口連通；每個吹氣通道的一端均開設有氣泵連接口，每個氣泵連接口均連通對應吹氣通道和外界氣泵；外界氣泵控制兩個吹氣通道分別獨立通氣。

9、作為本實用新型的進一步改進，定型窗口的每個內壁上，多個出氣口沿定型窗口的長度方向均勻分布。

10、作為本實用新型的進一步改進，氣泵連接口開設于小壓框的左右側面/上下端面。

11、作為本實用新型的進一步改進，所述開袋機包括上橫梁；上橫梁的下側固定設置有橫梁導軌，橫梁導軌的長度方向與定型窗口的長度方向一致；

12、所述定料裝置還包括連接滑塊和支撐座；連接滑塊與橫梁導軌滑動連接，以沿其長度方向移動；連接滑塊的下底面上固定設置有下導軌，下導軌的長度方向垂直于橫梁導軌的長度方向設置；

13、支撐座與下導軌滑動連接，以沿其長度方向移動；支撐座在豎直方向上滑動連接有固定豎板；固定豎板與大壓框固定連接；小壓框連接于固定豎板遠離下導軌的一側，小壓框具有相對大壓框上下或水平移動的能力。

14、相比于現有技術，本實用新型的有益效果在于：

15、（1）撥動機構能夠在縫紉機加工拉鏈的前側時將拉鏈頭撥動至后側、能夠在縫紉機加工拉鏈的后側時將拉鏈頭撥動至前側，以避免加工過程中，拉鏈頭對縫紉機的針頭造成干涉，使得加工后得到的產品針腳均勻緊密，樣式美觀，品質和質量高；

16、（2）同時避免了縫紉機的針頭與拉鏈頭出現撞擊，而同時對針頭和拉鏈頭造成的損耗破壞，避免了設備的損失，減少甚至避免了成本上升的情況；

17、（3）吹氣孔傾斜設置使得拉鏈頭不易發生抖動，以使其穩定位移至與縫紉機的針頭不干涉的位置；避免了由于小壓框框架較小，而導致直吹的風產生的巨大紊流，造成對拉鏈頭運動方向的控制不穩定的情況，使得撥動機構的調整更加準確、穩定。

技術特征：

1.一種開袋機用的定料裝置，其特征在于：包括用于承托上層布料的大壓框（24）和用于壓迫固定上層布料的小壓框（25），

2.根據權利要求1所述的一種開袋機用的定料裝置，其特征在于：吹氣機構為兩組，兩組吹氣機構所對應的出氣口分別開設于定型窗口（251）的長度方向上的兩側。

3.根據權利要求1所述的一種開袋機用的定料裝置，其特征在于：拉鏈頭設置于定型窗口（251）的一端部內，出氣口的出氣方向朝向拉鏈頭設置，以使出氣口的出氣方向傾斜。

4.根據權利要求2所述的一種開袋機用的定料裝置，其特征在于：小壓框（25）內開設有兩個吹氣通道（253），兩個吹氣通道（253）分別設置于定型窗口（251）長度方向上的兩側；吹氣通道（253）與對應同側的出氣口連通；每個吹氣通道（253）的一端均開設有氣泵連接口（254），每個氣泵連接口（254）均連通對應吹氣通道（253）和外界氣泵；外界氣泵控制兩個吹氣通道（253）分別獨立通氣。

5.根據權利要求2所述的一種開袋機用的定料裝置，其特征在于：定型窗口（251）的每個內壁上，多個出氣口沿定型窗口（251）的長度方向均勻分布。

6.根據權利要求4所述的一種開袋機用的定料裝置，其特征在于：氣泵連接口（254）開設于小壓框（25）的左右側面/上下端面。

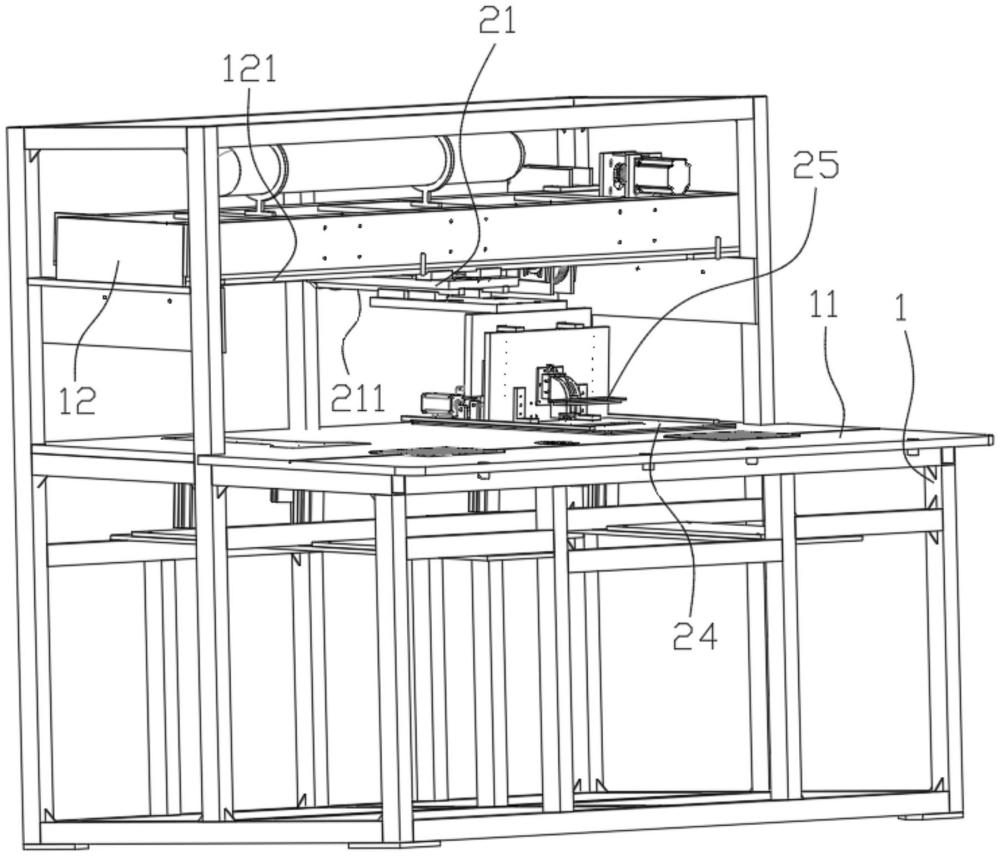

7.根據權利要求1所述的一種開袋機用的定料裝置，其特征在于：所述開袋機包括上橫梁（12）；上橫梁（12）的下側固定設置有橫梁導軌（121），橫梁導軌（121）的長度方向與定型窗口（251）的長度方向一致；

技術總結
本技術公開了一種開袋機用的定料裝置，屬于服裝加工機械領域。一種開袋機用的定料裝置，包括大壓框和用于壓迫固定上層布料的小壓框，小壓框上開設有用于裸露拉鏈頭的定型窗口；縫紉機頭的縫紉路徑均位于定型窗口內；小壓框內設置多組吹氣機構；吹氣機構的輸氣口與外設的氣泵連通，吹氣機構的出氣口位于定型窗口的內壁，以從縫紉路徑向定型窗口中心吹氣；吹氣機構的出氣口均位于縫紉路徑上；每組吹氣機構對應至少一條縫紉路徑；每組吹氣機構均是獨立作業的；縫紉路徑上存在縫紉機頭時，對應的吹氣機構處于作業狀態。它可以實現控制拉鏈頭遠離縫紉機的位移軌道，避免縫紉機的針頭與拉鏈頭發生撞擊，保證了產品的良品率。

技術研發人員：沈向東,趙治茜
受保護的技術使用者：浦江縣飛利縫自動化設備有限公司
技術研發日：20240724
技術公布日：2025/4/28
