本技術涉及服裝加工，特別涉及一種珠片貼片機的送料機構。

背景技術：

1、在服裝加工中，為了提高服裝的美觀以及設計感，有時候會在服裝上制作出設計好的圖案。珠片也是其中一種用于制作出圖案的材料，即通過珠片貼片機，按照導入的圖案的外形，將珠片依次連接在服裝的相應位置，形成所導入的圖案。珠片一般是連接在一起，然后卷繞在卷筒上。先將卷筒連接于珠片貼片機的相應位置，一般是一根供卷筒安裝的轉軸，然后將珠片從卷筒引出，喂入到珠片貼片機，依靠珠片貼片機將珠片從卷筒上拉出。目前還存在的問題有：珠片貼片機將珠片從卷筒上拉出的過程中，容易出現卡住、斷裂的情況，需要人工及時暫停珠片貼片機，并進行相應的修復操作，影響加工效率。

技術實現思路

1、本申請?zhí)峁┮环N珠片貼片機的送料機構，能夠解決背景技術中提出問題。

2、本申請中，提供一種珠片貼片機的送料機構，包括：

3、安裝部，帶有上安裝位置和中安裝位置；

4、安裝軸，第一端轉動于所述安裝部的上安裝位置；

5、限位帽，可拆卸地連接于所述安裝軸的第二端；

6、電機，帶動所述安裝軸轉動；

7、點動開關，安裝于所述安裝部的中安裝位置，控制所述電機；

8、延長部，一端固定于所述點動開關的活動觸頭，另一端帶有供珠片穿過的穿出槽。

9、進一步的，所述穿出槽沿著所述安裝軸的軸線的寬度能調整。

10、進一步的，所述穿出槽和所述安裝軸的軸線在前后方向上有間距。

11、進一步的，所述延長部包括:第一部分和第二部分；第一部分的第一端和所述點動開關的觸頭固定，第二部分呈u形，能調整在第一部分第二端的固定位置。

12、進一步的，所述安裝軸靠近第二端的位置為一段供所述限位帽螺紋連接的螺紋桿。

13、進一步的，所述電機和所述安裝軸之間通過減速器連接。

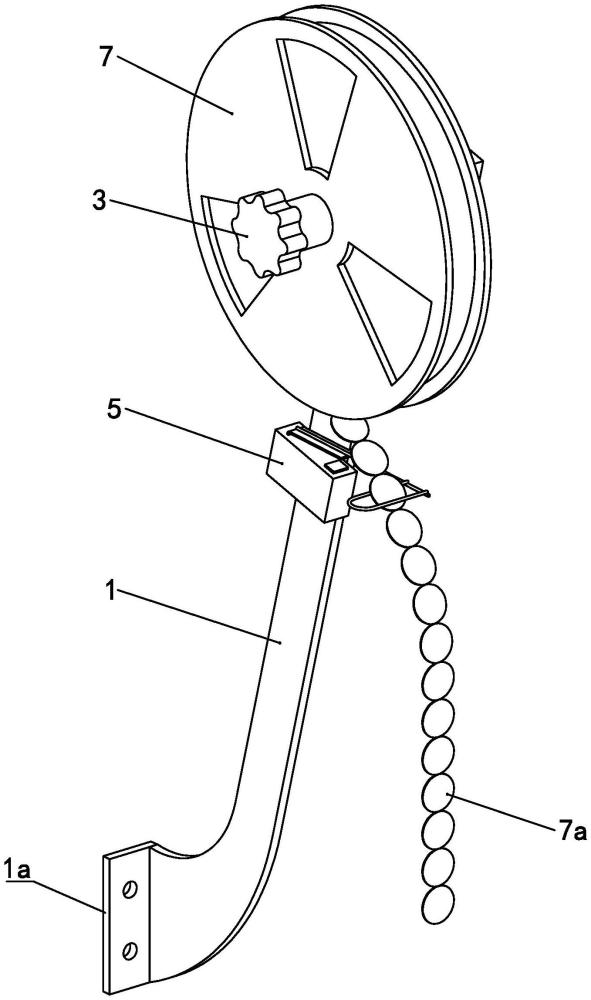

14、綜上所述，本申請中，一種珠片貼片機的送料機構，包括安裝部、安裝軸、限位帽、電機、點動開關和延長部。從卷筒引出的珠片向下穿過穿出槽，被喂入到珠片貼片機。隨著珠片被貼片機使用，珠片逐漸靠近并接觸到穿出槽的內壁，最后在摩擦力的作用下，帶動點動開關的活動觸頭下移至接觸到固定觸頭，連通點動開關，使電機轉動，帶動安裝軸以及安裝軸上的卷筒轉動，送出珠片。隨著珠片的送出，珠片又逐漸和穿出槽的內壁分開，點動開關的活動觸頭復位至和固定觸頭斷開，電機停止轉動。如此循環，卷筒上引出喂入珠片貼片機的這一段珠片動態地保持在一個合適的范圍內。具有的有益效果：珠片喂入珠片貼片機更加順暢，減少出現卡住、斷裂的情況，提高效率。

技術特征：

1.一種珠片貼片機的送料機構，其特征在于，包括：

2.根據權利要求1所述的一種珠片貼片機的送料機構，其特征在于，所述穿出槽(6a)沿著所述安裝軸(2)的軸線的寬度能調整。

3.根據權利要求1所述的一種珠片貼片機的送料機構，其特征在于，所述穿出槽(6a)和所述安裝軸(2)的軸線在前后方向上有間距。

4.根據權利要求2所述的一種珠片貼片機的送料機構，其特征在于，所述延長部(6)包括:第一部分(6b)和第二部分(6c)；第一部分(6b)的第一端和所述點動開關(5)的觸頭固定，第二部分(6c)呈u形，能調整在第一部分(6b)第二端的固定位置。

5.根據權利要求1所述的一種珠片貼片機的送料機構，其特征在于，所述安裝軸(2)靠近第二端的位置為一段供所述限位帽(3)螺紋連接的螺紋桿(2b)。

6.根據權利要求1所述的一種珠片貼片機的送料機構，其特征在于，所述電機(4)和所述安裝軸(2)之間通過減速器(8)連接。

技術總結
本技術公開了一種珠片貼片機的送料機構，包括安裝部、安裝軸、限位帽、電機、點動開關和延長部。從卷筒引出的珠片向下穿過穿出槽，被喂入到珠片貼片機。隨著珠片被貼片機使用，珠片逐漸靠近并接觸到穿出槽的內壁，最后在摩擦力的作用下，帶動點動開關的活動觸頭下移至接觸到固定觸頭，連通點動開關，使電機轉動，帶動安裝軸以及安裝軸上的卷筒轉動，送出珠片。隨著珠片的送出，珠片又逐漸和穿出槽的內壁分開，點動開關的活動觸頭復位至和固定觸頭斷開，電機停止轉動。如此循環，卷筒上引出喂入珠片貼片機的這一段珠片動態地保持在一個合適的范圍內。具有的有益效果：珠片喂入珠片貼片機更加順暢，減少出現卡住、斷裂的情況，提高效率。

技術研發人員：王桂林,王帥
受保護的技術使用者：海寧市超億服飾繡品有限公司
技術研發日：20240724
技術公布日：2025/4/28
