本技術涉及鞋墊加工，具體是指一種鞋墊生產用剪裁裝置。

背景技術：

1、鞋墊大量應用于制鞋業、保健、特殊功用；一般分為制鞋業應用型鞋廠應用型鞋墊和市場商品型兩種模式。制鞋業應用的鞋墊主要是配合鞋子大底、中底、做出相應的型體；按照楦底板或者面板制作尺碼板，并制作出相應的形狀，其中鞋墊在生產的過程中需要對鞋墊材料進行裁剪，授權公告號cn218756683u所述的一種鞋墊生產用鞋墊裁剪裝置，通過設置有裁切機構使得該裁剪裝置具有良好的裁剪效率，便于對鞋墊進行穩定的夾持，同時批量對鞋墊進行剪裁，節約了大量的勞動力，降低鞋墊生產的成本，間接提高鞋墊生產的效率，但現有技術仍存在以下缺陷：

2、1、現有技術的刀片不能快速更換，無法滿足不同的使用需求，有一定的局限性；

3、2、現有技術對鞋墊材料的固定效果一般，夾持板容易將材料側邊推起，導致起皺，影響裁切效果。

技術實現思路

1、本實用新型要解決的技術問題是克服上述缺陷，提供一種鞋墊生產用剪裁裝置。

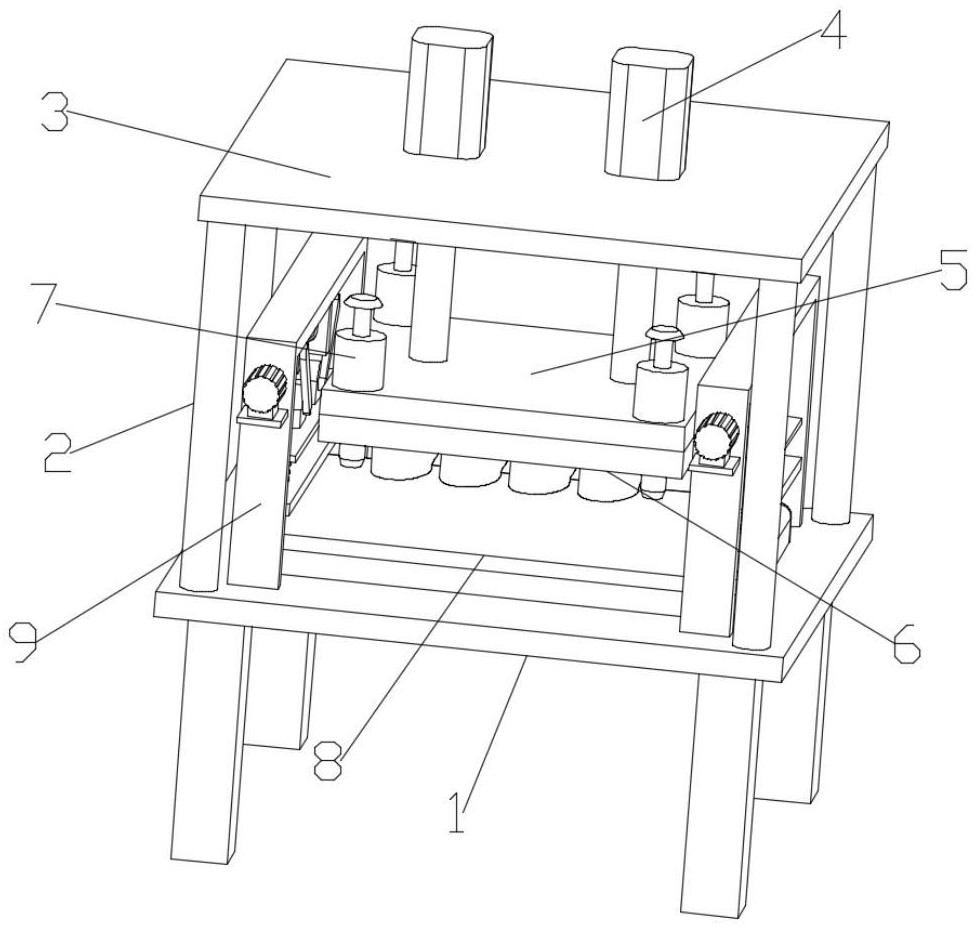

2、為解決上述技術問題，本實用新型提供的技術方案為：一種鞋墊生產用剪裁裝置，包括：

3、基板，所述基板下側固定連接有四個支撐腿；

4、支撐柱，四個所述支撐柱與基板的上側固定連接；

5、頂板，所述頂板與支撐柱的上端固定連接；

6、液壓缸，兩個所述液壓缸貫穿頂板并與其上側固定連接；

7、固定板，所述固定板與液壓缸活動端固定連接；

8、連接板，所述連接板上側與固定板活動連接；

9、安裝組件，四個所述安裝組件設置于固定板上側，安裝組件包括套筒、推桿、擋板、復位彈簧和固定球，所述套筒外壁貫穿固定板以及連接板并與二者活動連接，套筒內壁滑動連接有貫穿其的推桿，套筒上側內壁固定連接有配合推桿使用的擋板，所述擋板的上下側固定連接有配合推桿使用的復位彈簧，所述推桿側壁下端開設有異形槽，所述套筒的外壁下側活動連接有配合異形槽使用的固定球；

10、置物臺，所述置物臺與基板上側固定連接；

11、固定組件，兩個所述固定組件設置于基板的上側兩端。

12、作為改進，所述固定組件包括：

13、支架，所述支架與基板上側固定連接；

14、正反絲桿，所述正反絲桿與支架的前后側內壁轉動連接；

15、電機，所述電機配合正反絲桿使用并與支架前側外壁固定連接；

16、滑塊，兩個所述滑塊套設在正反絲桿上；

17、連桿，四個所述連桿分別與兩個滑塊的兩端轉動連接；

18、推板，所述推板上側與連桿轉動連接。

19、作為改進，所述推板下端固定連接有兩個阻尼桿，所述阻尼桿上套設有彈簧，阻尼桿的下端固定連接有壓板。

20、作為改進，所述壓板的下端固定連接有橡膠墊。

21、作為改進，所述基板上側后端固定連接有氣缸，所述氣缸的活動端固定連接有移動板。

22、作為改進，所述連接板的下端固定連接有若干剪裁模具。

23、本實用新型與現有技術相比的優點在于：1、本實用新型在固定板上側設置有安裝組件，通過提起推桿，即可使固定球縮回到異形槽內，從而讓套筒可以從固定板以及連接板內拔出，使連接板和剪裁模具可以被取下，再反向重復上述操作，將更換后的模具重新安裝好，實現剪裁模具的快速更換，便于滿足不同的使用需求。

24、2、本實用新型在基板上側設置有固定組件，通過啟動電機可以驅動正反絲桿旋轉，使兩個滑塊開始帶動連桿運動，使推板開始逐漸向放置在置物臺上的鞋墊材料靠近，并將其固定住，避免其在加工過程中發生偏移，同時防止其產生折皺，便于后續剪裁，配合阻尼桿以及壓板可以進一步提高固定效果，增強裝置的穩定性。

技術特征：

1.一種鞋墊生產用剪裁裝置，其特征在于，包括：

2.根據權利要求1所述的一種鞋墊生產用剪裁裝置，其特征在于，所述固定組件（9）包括：

3.根據權利要求2所述的一種鞋墊生產用剪裁裝置，其特征在于：所述推板（96）下端固定連接有兩個阻尼桿（97），所述阻尼桿（97）上套設有彈簧，阻尼桿（97）的下端固定連接有壓板（98）。

4.根據權利要求3所述的一種鞋墊生產用剪裁裝置，其特征在于：所述壓板（98）的下端固定連接有橡膠墊。

5.根據權利要求1所述的一種鞋墊生產用剪裁裝置，其特征在于：所述基板（1）上側后端固定連接有氣缸（10），所述氣缸（10）的活動端固定連接有移動板（11）。

6.根據權利要求1所述的一種鞋墊生產用剪裁裝置，其特征在于：所述連接板（6）的下端固定連接有若干剪裁模具（61）。

技術總結
本技術公開了一種鞋墊生產用剪裁裝置，包括：基板、支撐柱、頂板、液壓缸、固定板、連接板、安裝組件、置物臺和固定組件，在固定板上側設置有安裝組件，通過提起推桿，使固定球縮到異形槽內，讓套筒可以從固定板和連接板內拔出，取下剪裁模具，再反向重復上述操作，將更換后的模具重新安裝，實現快速更換，便于滿足不同的使用需求；在基板上側設置有固定組件，通過啟動電機驅動正反絲桿旋轉，使兩個滑塊帶動連桿運動，使推板逐漸向放置在置物臺上的鞋墊材料靠近并將其固定，避免其在加工過程中發生偏移，同時避免折皺產生，配合阻尼桿以及壓板可以進一步提高固定效果，增強裝置穩定性。

技術研發人員：朱希宗
受保護的技術使用者：溫州特利橡塑有限公司
技術研發日：20240924
技術公布日：2025/4/28
