本技術涉及洗脫機，尤其涉及一種洗脫機的防護結構。

背景技術：

1、洗脫機是自動工業洗衣脫水機的簡稱，它免除了普通型洗衣機和脫水機繁瑣的工作程序，只需將洗滌物放置在洗脫機內，設定好洗滌、漂洗及脫水程序，更有更加簡便的“一鍵操作”程序，便可輕松洗滌衣物。

2、經檢索，公開號為cn208219230u的專利提出了一種洗脫機的傾斜防護結構，其通過在機身的周圍增設防護邊框，當機身向前傾斜時，可以防止異物進入機身下方，能防止發生安全事故。但是該防護結構存在以下缺點：由于防護結構的前、后、左右側板之間是通過螺栓固定的，所以前、后、左右側板之間形成的空間也是固定的，導致該防護結構只能安裝單一尺寸的洗脫機，不能對不同尺寸的洗脫機通用，具有一定的局限性。因此，需要進一步改進。

技術實現思路

1、本實用新型的目的是解決現有技術中存在的缺點，而提出的一種洗脫機的防護結構。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種洗脫機的防護結構，包括底座，所述底座上表面一側固定安裝有支撐板，且支撐板頂端開設有凹槽，所述凹槽內部轉動連接有托板，所述托板上表面且靠近支撐板一側固定安裝有前擋板，所述托板上表面正對前擋板一側安裝有后擋組件，所述托板中部開設有與前擋板平行的條形口，所述托板上表面且位于條形口上方設有兩個對稱的側擋板，所述托板下表面且位于條形口下方設有驅動兩個側擋板移動的橫移組件。

3、進一步的，所述底座上表面且遠離支撐板一側轉動連接有液壓桿，所述液壓桿伸縮端與托板下表面轉動連接。

4、進一步的，所述后擋組件包括固定于托板上表面的后擋板，所述后擋板中部貫穿且螺紋轉動連接有螺桿，所述螺桿靠近前擋板一端通過軸承轉動連接有壓板，所述螺桿另一端固定連接有第一手輪。

5、進一步的，所述壓板靠近后擋板一側固定連接有導桿，所述導桿貫穿后擋板且與后擋板滑動連接。

6、進一步的，所述橫移組件包括固定于托板下表面且位于條形口兩端的兩個端板，兩個所述端板之間轉動連接有雙向絲桿，所述雙向絲桿表面轉動連接有兩個內螺紋塊，兩個所述內螺紋塊頂端均固定連接有豎桿，兩個所述豎桿頂端穿過條形口分別與兩個側擋板固定連接，所述雙向絲桿一端固定連接有第二手輪。

7、進一步的，所述第二手輪側邊貫穿且螺紋轉動連接有鎖緊螺栓。

8、本實用新型的有益效果：

9、本實用新型在使用時，該一種洗脫機的防護結構，設置底座、支撐板、托板、前擋板、后擋組件、兩個側擋板和橫移組件，洗脫機可放置在托板表面，前擋板、后擋組件和兩個側擋板可以將洗脫機底部包圍，從而對洗脫機起到保護作用，后擋組件的壓板和兩側側擋板的位置可以調節，因此可以通過調節壓板和兩個側擋板位置對不同尺寸的洗脫機進行夾持固定，使得該防護結構可以適應各種尺寸的洗脫機使用，具有更高的通用性。

技術特征：

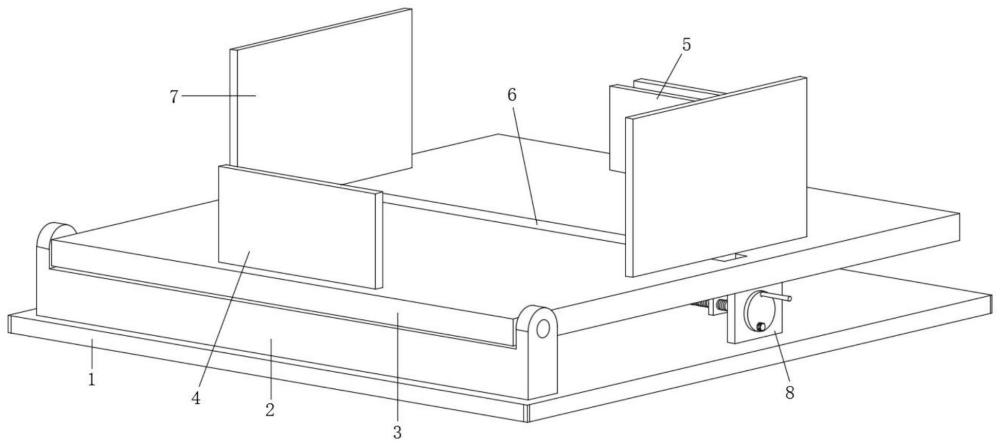

1.一種洗脫機的防護結構，包括底座(1)，其特征在于：所述底座(1)上表面一側固定安裝有支撐板(2)，且支撐板(2)頂端開設有凹槽，所述凹槽內部轉動連接有托板(3)，所述托板(3)上表面且靠近支撐板(2)一側固定安裝有前擋板(4)，所述托板(3)上表面正對前擋板(4)一側安裝有后擋組件(5)，所述托板(3)中部開設有與前擋板(4)平行的條形口(6)，所述托板(3)上表面且位于條形口(6)上方設有兩個對稱的側擋板(7)，所述托板(3)下表面且位于條形口(6)下方設有驅動兩個側擋板(7)移動的橫移組件(8)。

2.根據權利要求1所述的一種洗脫機的防護結構，其特征在于：所述底座(1)上表面且遠離支撐板(2)一側轉動連接有液壓桿(9)，所述液壓桿(9)伸縮端與托板(3)下表面轉動連接。

3.根據權利要求1所述的一種洗脫機的防護結構，其特征在于：所述后擋組件(5)包括固定于托板(3)上表面的后擋板(51)，所述后擋板(51)中部貫穿且螺紋轉動連接有螺桿(52)，所述螺桿(52)靠近前擋板(4)一端通過軸承轉動連接有壓板(53)，所述螺桿(52)另一端固定連接有第一手輪(54)。

4.根據權利要求3所述的一種洗脫機的防護結構，其特征在于：所述壓板(53)靠近后擋板(51)一側固定連接有導桿(55)，所述導桿(55)貫穿后擋板(51)且與后擋板(51)滑動連接。

5.根據權利要求1所述的一種洗脫機的防護結構，其特征在于：所述橫移組件(8)包括固定于托板(3)下表面且位于條形口(6)兩端的兩個端板(81)，兩個所述端板(81)之間轉動連接有雙向絲桿(82)，所述雙向絲桿(82)表面轉動連接有兩個內螺紋塊(83)，兩個所述內螺紋塊(83)頂端均固定連接有豎桿(84)，兩個所述豎桿(84)頂端穿過條形口(6)分別與兩個側擋板(7)固定連接，所述雙向絲桿(82)一端固定連接有第二手輪(85)。

6.根據權利要求5所述的一種洗脫機的防護結構，其特征在于：所述第二手輪(85)側邊貫穿且螺紋轉動連接有鎖緊螺栓(86)。

技術總結
本技術公開了一種洗脫機的防護結構，包括底座，所述底座上表面一側固定安裝有支撐板，且支撐板頂端開設有凹槽，所述凹槽內部轉動連接有托板，所述托板上表面且靠近支撐板一側固定安裝有前擋板，所述托板上表面正對前擋板一側安裝有后擋組件。本技術中，設置底座、支撐板、托板、前擋板、后擋組件、兩個側擋板和橫移組件，洗脫機可放置在托板表面，前擋板、后擋組件和兩個側擋板可以將洗脫機底部包圍，從而對洗脫機起到保護作用，后擋組件的壓板和兩側側擋板的位置可以調節，因此可以通過調節壓板和兩個側擋板位置對不同尺寸的洗脫機進行夾持固定，使得該防護結構可以適應各種尺寸的洗脫機使用，具有更高的通用性。

技術研發人員：黃支良
受保護的技術使用者：廣州育龍洗衣洗滌有限公司
技術研發日：20240304
技術公布日：2025/4/28
