本技術涉及紗線加工設備，具體為一種紡紗用蒸煮裝置。

背景技術：

1、毛紡原料被加工成紗線的過程中，因反復受力和摩擦，內部應力失衡，發生變形，產生疲勞及靜電，同時加捻度后毛紗具有極大的退捻扭力矩，對后道生產的影響較大，通常會采用蒸煮工藝穩定紗線捻度，用熱蒸汽使毛紗和毛混紡紗定形。

2、當前在紡織車間中常見的紡紗用蒸煮裝置在結構上大多類似，以筒形的蒸室為主體，配備有蒸汽發生器和真空泵等元件，將經過預熱的紗線送入蒸室中，抽真空以后再注入高溫的蒸汽，對紗線進行充分蒸煮，在實際使用過程中存在一些功能上的不足，具備一定的改進空間，如目前市場上大多數蒸紗機為直接蒸汽方式的蒸紗機，將高溫高壓的蒸汽直接噴入蒸紗機內，由進汽點擴散至整個蒸室內，因而進汽點溫度最高，離進汽點最遠的點則溫度最低，溫差大，不同位置的紗線蒸紗的效果也有所差異，不具備均勻分散蒸汽的功能。

3、現在，提出一種新型的紡紗用蒸煮裝置解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種紡紗用蒸煮裝置，以解決上述背景技術中提出的不具備均勻分散蒸汽的功能的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種紡紗用蒸煮裝置，包括底部支撐架，所述底部支撐架頂部的一側安裝有蒸汽發生器，所述蒸汽發生器頂部的另一側固定連接有蒸箱，所述蒸箱一側的后端活動鉸接有箱蓋，所述蒸箱頂部的一側安裝有真空表，所述蒸箱頂部的另一側安裝有真空泵，所述蒸汽發生器頂部一側和蒸箱一側的頂部之間安裝有蒸汽輸送管，所述蒸箱內部的底端固定連接有底部承托架，所述底部承托架頂部的前后兩端分別橫向固定連接有導軌，所述底部承托架的上方設置有三組承載板，所述承載板的底端活動連接有三組滾輪，所述承載板的頂端設置有均勻散汽組件。

3、所述均勻散汽組件包括多組空心主管，多組所述空心主管分別豎向固定連接在承載板的頂端，所述空心主管的前后兩端分別斜向固定連接有三組空心副管，所述蒸箱內部的頂端橫向固定連接有分氣管，所述分氣管的底端設置有多種出氣管。

4、優選的，所述空心主管、空心副管的內部相連通，所述空心副管的底端貫通承載板的上下兩面。

5、優選的，所述出氣管、空心主管的位置一一對應，所述出氣管的底端高于空心主管的頂端。

6、優選的，所述蒸汽輸送管的內部安裝有蒸汽調節閥，所述蒸汽輸送管、分氣管、出氣管的內部相連通。

7、優選的，所述底部承托架頂端中間位置處內部的前后兩端之間縱向固定連接有五組支撐桿，兩組所述支撐桿的一側之間水平放置有吸水海綿墊，所述支撐桿的頂端水平放置有蓋板。

8、優選的，所述蓋板頂端的兩側分別設置有扣手槽，所述蓋板的頂端和底部承托架的頂端齊平，所述蓋板的內部均勻設置有小孔。

9、優選的，所述底部支撐架頂部一側的前后兩端分別安裝有第一液壓缸主體，所述第一液壓缸主體的外部套接有第一液壓缸罩殼，所述底部支撐架頂部另一側的前后兩端分別安裝有第二液壓缸主體，所述第二液壓缸主體的外部套接有第二液壓缸罩殼。

10、優選的，所述第一液壓缸主體、第二液壓缸主體的底端固定連接有觸地板，所述第一液壓缸主體、第二液壓缸主體的尺寸相同，所述第一液壓缸主體、第二液壓缸主體貫通底部支撐架的內部并延伸到外部。

11、與現有技術相比，本實用新型的有益效果是：該紡紗用蒸煮裝置不僅實現了均勻分散蒸汽的功能，而且實現了收集凝水的功能，還實現了便于裝車轉運的功能；

12、(1)通過設置有空心主管、空心副管、分氣管和出氣管，使用時，空心主管和空心副管構成一組紗線掛架，將紗線束逐一掛在掛架上，通過承載板和滾輪送入預熱設備中進行預熱，經過預熱的紗線再通過承載板和滾輪送入蒸箱中，導軌方便其進出，隨著紗線進入到蒸箱中，合上箱蓋并鎖緊，真空泵將蒸箱內部抽成真空狀態，蒸汽發生器通過蒸汽輸送管向蒸箱內部泵送高溫蒸汽，蒸汽沿著分氣管底部的出氣管向下噴出，空心主管承接噴出的蒸汽，蒸汽沿著空心主管向下擴散，部分沿著空心副管向外逸散，使整個蒸箱內部的蒸汽擴散處于相對均衡的狀態，實現了均勻分散蒸汽的功能；

13、(2)通過設置有支撐桿、吸水海綿墊、蓋板和扣手槽，使用時，在不斷加注蒸汽的過程中，蒸汽容易沿著管件、桿件冷卻形成冷凝水，冷凝水向下滴落，吸水海綿墊可以吸收滴落的冷凝水，在蒸紗結束后，操作人員扣住扣手槽將支撐桿頂部蓋板掀開，取出吸水海綿墊進行更換，實現了收集凝水的功能；

14、(3)通過設置有第一液壓缸罩殼、第一液壓缸主體、觸地板、第二液壓缸罩殼和第二液壓缸主體，在需要轉移設備時，啟動第一液壓缸主體和第二液壓缸主體，第一液壓缸主體和第二液壓缸主體同步向下延伸，推動觸地板抵緊地面并形成向上的反作用力，使底部支撐架懸空，方便貨車的車斗進入到底部支撐架下方，第一液壓缸罩殼、第二液壓缸罩殼可以保護第一液壓缸主體和第二液壓缸主體，降低其受損的幾率，實現了便于裝車轉運的功能。

技術特征：

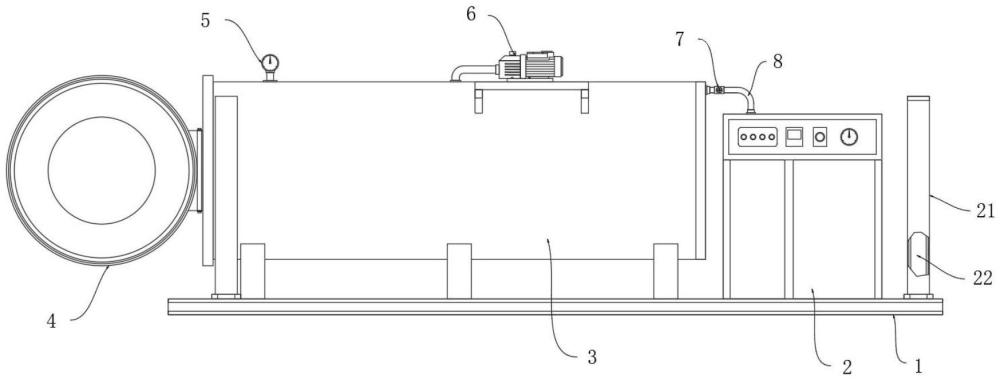

1.一種紡紗用蒸煮裝置，包括底部支撐架(1)，其特征在于：所述底部支撐架(1)頂部的一側安裝有蒸汽發生器(2)，所述蒸汽發生器(2)頂部的另一側固定連接有蒸箱(3)，所述蒸箱(3)一側的后端活動鉸接有箱蓋(4)，所述蒸箱(3)頂部的一側安裝有真空表(5)，所述蒸箱(3)頂部的另一側安裝有真空泵(6)，所述蒸汽發生器(2)頂部一側和蒸箱(3)一側的頂部之間安裝有蒸汽輸送管(8)，所述蒸箱(3)內部的底端固定連接有底部承托架(9)，所述底部承托架(9)頂部的前后兩端分別橫向固定連接有導軌(10)，所述底部承托架(9)的上方設置有三組承載板(11)，所述承載板(11)的底端活動連接有三組滾輪(12)，所述承載板(11)的頂端設置有均勻散汽組件；

2.根據權利要求1所述的一種紡紗用蒸煮裝置，其特征在于：所述空心主管(13)、空心副管(14)的內部相連通，所述空心副管(14)的底端貫通承載板(11)的上下兩面。

3.根據權利要求1所述的一種紡紗用蒸煮裝置，其特征在于：所述出氣管(16)、空心主管(13)的位置一一對應，所述出氣管(16)的底端高于空心主管(13)的頂端。

4.根據權利要求1所述的一種紡紗用蒸煮裝置，其特征在于：所述蒸汽輸送管(8)的內部安裝有蒸汽調節閥(7)，所述蒸汽輸送管(8)、分氣管(15)、出氣管(16)的內部相連通。

5.根據權利要求1所述的一種紡紗用蒸煮裝置，其特征在于：所述底部承托架(9)頂端中間位置處內部的前后兩端之間縱向固定連接有五組支撐桿(17)，兩組所述支撐桿(17)的一側之間水平放置有吸水海綿墊(18)，所述支撐桿(17)的頂端水平放置有蓋板(19)。

6.根據權利要求5所述的一種紡紗用蒸煮裝置，其特征在于：所述蓋板(19)頂端的兩側分別設置有扣手槽(20)，所述蓋板(19)的頂端和底部承托架(9)的頂端齊平，所述蓋板(19)的內部均勻設置有小孔。

7.根據權利要求1所述的一種紡紗用蒸煮裝置，其特征在于：所述底部支撐架(1)頂部一側的前后兩端分別安裝有第一液壓缸主體(22)，所述第一液壓缸主體(22)的外部套接有第一液壓缸罩殼(21)，所述底部支撐架(1)頂部另一側的前后兩端分別安裝有第二液壓缸主體(25)，所述第二液壓缸主體(25)的外部套接有第二液壓缸罩殼(24)。

8.根據權利要求7所述的一種紡紗用蒸煮裝置，其特征在于：所述第一液壓缸主體(22)、第二液壓缸主體(25)的底端固定連接有觸地板(23)，所述第一液壓缸主體(22)、第二液壓缸主體(25)的尺寸相同，所述第一液壓缸主體(22)、第二液壓缸主體(25)貫通底部支撐架(1)的內部并延伸到外部。

技術總結
本技術公開了一種紡紗用蒸煮裝置，包括底部支撐架，所述底部支撐架頂部的一側安裝有蒸汽發生器，所述蒸汽發生器頂部的另一側固定連接有蒸箱，所述承載板的頂端設置有均勻散汽組件。該紡紗用蒸煮裝置通過設置有空心主管、空心副管、分氣管和出氣管，使用時，真空泵將蒸箱內部抽成真空狀態，蒸汽發生器通過蒸汽輸送管向蒸箱內部泵送高溫蒸汽，蒸汽沿著分氣管底部的出氣管向下噴出，空心主管承接噴出的蒸汽，蒸汽沿著空心主管向下擴散，部分沿著空心副管向外逸散，使整個蒸箱內部的蒸汽擴散處于相對均衡的狀態，實現了均勻分散蒸汽的功能，解決的是裝置不具備均勻分散蒸汽的功能的問題。
