本技術涉及晾衣架，尤其涉及一種晾衣架。

背景技術：

1、晾衣架是一種用于晾曬衣物的家居用品，它的主要功能是為洗滌后的衣物提供一個支撐和懸掛的空間，以便衣物能夠自然晾干，晾衣架通常設計得輕便且易于安裝，可以適應不同的空間和需求，晾衣架的類型多樣，包括：固定式晾衣架，這種晾衣架通常安裝在陽臺或室內墻壁上，具有固定的位置和結構，它們可以是簡單的橫桿，也可以是帶有多個掛鉤或夾子的更復雜的系統；電動晾衣架，電動晾衣架配備了電機和遙控器，可以方便地升降和調整晾衣架的高度，這種晾衣架通常具有更多的功能，如紫外線消毒、烘干等；

2、然而，不論是固定式晾衣架還是電動晾衣架一般都固定在陽臺等區域，無法直接拆卸，在一些區域需要臨時晾衣的時候，則難以適用，現有技術缺乏隨用隨裝，不用即拆的晾衣架，如果需要臨時晾衣的時候，現有技術一般采用支桿進行搭建，不夠方便，收納困難，因此，本實用新型提出一種晾衣架以解決現有技術中存在的問題。

技術實現思路

1、針對上述問題，本實用新型提出一種晾衣架，該晾衣架通過吸盤進行固定，方便直接吸附到瓷磚等安裝面，晾衣時，只需轉動托板，打開架體，使其與收納筒垂直，通過架體上的間隔槽即可晾衣，通過轉動打開延長桿，即可增加晾衣的長度，綜上，方便隨用隨裝，不用即拆。

2、為實現本實用新型的目的，本實用新型通過以下技術方案實現：一種晾衣架，包括收納筒和吸盤罩，所述收納筒的上方設有吸盤罩，且吸盤罩的一側設有吸盤，所述收納筒內部的下方轉動設有架體，所述架體的頂部設有間隔槽，且間隔槽設有多組；所述架體內部的一端轉動設有延長桿。

3、進一步改進在于：所述吸盤內側的中間位置處設有連接塊，且連接塊兩側的一端均設有連接軸，所述吸盤罩的兩側均設有貫穿槽，兩組所述連接軸分別貫穿出兩側的所述貫穿槽。

4、進一步改進在于：兩組所述連接軸上轉動設有把手，且把手的一端的兩側均設有凸起，且凸起用于擠壓吸盤罩。

5、進一步改進在于：所述收納筒內部的底部貫穿設有轉軸，所述轉軸外部的兩側均設有螺紋，且轉軸的兩側均通過螺紋安裝有旋鈕套，所述架體的一端與所述轉軸轉動連接。

6、進一步改進在于：所述托板的后端用于支撐在收納筒的下方，且托板用于限位打開后的架體與收納筒垂直。

7、進一步改進在于：所述延長桿的一端設有鉸接塊，且鉸接塊通過鉸接軸與所述架體轉動連接。

8、進一步改進在于：所述延長桿遠離鉸接塊的一端設有支撐塊，且支撐塊的下方凸出于所述延長桿。

9、本實用新型的有益效果為：

10、1、本實用新型通過吸盤進行固定，方便直接吸附到瓷磚等安裝面，晾衣時，只需轉動托板，打開架體，使其與收納筒垂直，通過架體上的間隔槽即可晾衣，通過轉動打開延長桿，即可增加晾衣的長度，綜上，方便隨用隨裝，不用即拆。

11、2、本實用新型不用的時候，轉動延長桿即可收納入架體內，轉動架體即可收納入收納筒中，收納方便，節省空間。

12、3、本實用新型吸盤收納的時候，轉動把手，使得凸起頂起吸盤罩，并通過連接軸拉動吸盤，使得吸盤罩擠壓吸盤，達到緊固吸附的目的。

技術特征：

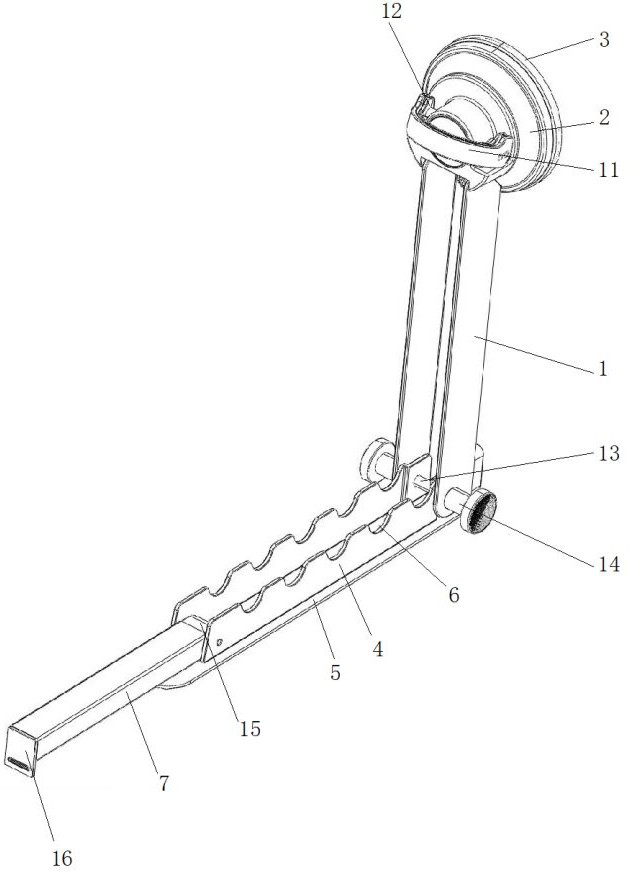

1.一種晾衣架，包括收納筒（1）和吸盤罩（2），其特征在于：所述收納筒（1）的上方設有吸盤罩（2），且吸盤罩（2）的一側設有吸盤（3），所述收納筒（1）內部的下方轉動設有架體（4），所述架體（4）的頂部設有間隔槽（6），且間隔槽（6）設有多組；所述架體（4）內部的一端轉動設有延長桿（7）。

2.根據權利要求1所述的一種晾衣架，其特征在于：所述吸盤（3）內側的中間位置處設有連接塊（8），且連接塊（8）兩側的一端均設有連接軸（9），所述吸盤罩（2）的兩側均設有貫穿槽（10），兩組所述連接軸（9）分別貫穿出兩側的所述貫穿槽（10）。

3.根據權利要求2所述的一種晾衣架，其特征在于：兩組所述連接軸（9）上轉動設有把手（11），且把手（11）的一端的兩側均設有凸起（12），且凸起（12）用于擠壓吸盤罩（2）。

4.根據權利要求1所述的一種晾衣架，其特征在于：所述收納筒（1）內部的底部貫穿設有轉軸（13），所述轉軸（13）外部的兩側均設有螺紋，且轉軸（13）的兩側均通過螺紋安裝有旋鈕套（14），所述架體（4）的一端與所述轉軸（13）轉動連接。

5.根據權利要求1所述的一種晾衣架，其特征在于：所述架體（4）的下方設有托板（5），所述托板（5）的后端用于支撐在收納筒（1）的下方，且托板（5）用于限位打開后的架體（4）與收納筒（1）垂直。

6.根據權利要求1所述的一種晾衣架，其特征在于：所述延長桿（7）的一端設有鉸接塊（15），且鉸接塊（15）通過鉸接軸與所述架體（4）轉動連接。

7.根據權利要求6所述的一種晾衣架，其特征在于：所述延長桿（7）遠離鉸接塊（15）的一端設有支撐塊（16），且支撐塊（16）的下方凸出于所述延長桿（7）。

技術總結
本技術提供了一種晾衣架，涉及晾衣架技術領域，包括收納筒和吸盤罩，所述收納筒的上方設有吸盤罩，且吸盤罩的一側設有吸盤，所述收納筒內部的下方轉動設有架體，架體的頂部設有間隔槽，且間隔槽設有多組；所述架體內部的一端轉動設有延長桿；本技術通過吸盤進行固定，方便直接吸附到瓷磚等安裝面，晾衣時，只需轉動托板，打開架體，使其與收納筒垂直，通過架體上的間隔槽即可晾衣，通過轉動打開延長桿，即可增加晾衣的長度，綜上，方便隨用隨裝，不用即拆。
