本技術涉及自動折取一體機，具體為一種服裝自動折取一體機。

背景技術：

1、服裝在人類社會發展的早期就已出現，當時古人將一些材料做成粗陋的“衣服”，穿在身上。人類最初的衣服多用獸皮，而裹身的最早“織物”是用麻和草等纖維制成。對社會來說，服裝已經是遮體、裝飾的生活必需品，不僅僅為穿，還是一個身份、一種生活態度、一個展示個人魅力的表現。

2、隨著現代生活節奏的加快，在服裝管理方面，傳統的手工折疊方式不僅效率低下，而且無法保證折疊的整齊度，因此，開發一種能夠自動對服裝進行折疊和取出的設備，對于提高生活質量具有重要意義，基于此，本實用新型設計了一種服裝自動折取一體機，以解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種服裝自動折取一體機，以解決上述背景技術中提出的傳統的手工折疊方式不僅效率低下，而且無法保證折疊的整齊度的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種服裝自動折取一體機，包括折疊機主體，所述折疊機主體內部固定有風機，所述風機頂面固定有中部折疊板，所述中部折疊板頂面開設有若干個通風孔，每個所述通風孔皆與風機內部連通，所述風機相對的兩側對稱固定有兩個第一抬升氣缸，兩個所述第一抬升氣缸上方設置有第一抬升架，兩個所述第一抬升氣缸的輸出端皆固定于第一抬升架底端，所述第一抬升架頂面對稱固定有四個第一推拉氣缸，每個所述第一推拉氣缸的輸出端皆固定有第一連接桿，一側的兩個所述第一連接桿頂面固定有右側折疊板，另一側的兩個所述第一連接桿頂面固定有左側折疊板，所述風機遠離第一抬升氣缸的兩側對稱固定有兩個第二抬升氣缸，兩個是第二抬升氣缸上方設置有第二抬升架，兩個所述第二抬升氣缸的輸出端皆固定于第二抬升架底端，所述第二抬升架頂面對稱固定有兩個第二推拉氣缸，每個所述第二推拉氣缸的輸出端皆固定有第二連接桿，一側的所述第二連接桿頂面固定有下端折疊板，另一側的兩個所述第二連接桿頂面固定有上端折疊板。

3、優選的，所述中部折疊板、下端折疊板、右側折疊板和左側折疊板皆位于同一平面，所述折疊機主體頂面位于中部折疊板頂面上方。

4、優選的，所述頂面靠近下端折疊板的一邊開設有開口，且開口的頂面與下端折疊板的頂面位于同一平面。

5、優選的，所述上端折疊板的厚度大于下端折疊板的厚度，所述上端折疊板的頂面位于下端折疊板頂面的上方。

6、優選的，所述第一抬升架位于第二抬升架上方，所述第一抬升氣缸位于第二抬升氣缸上方。

7、優選的，所述第二連接桿的高度大于第一連接桿的高度，外側的每個所述通風孔皆貼近中部折疊板外側邊。

8、與現有技術相比，本實用新型的有益效果是：

9、(1)本實用新型通過風機使得衣服中心固定在中部折疊板上，再通過第一抬升氣缸將右側折疊板和左側折疊板向上抬升，使得衣服左右兩邊抬起，再通過兩邊的第一推拉氣缸依次帶動右側折疊板和左側折疊板向中部折疊板移動，使得衣服兩邊折疊至衣服中心，再通過第二抬升氣缸將上端折疊板和下端折疊板向上抬升，使得衣服上下兩端抬起，再通過兩端的第二推拉氣缸使得上端折疊板和下端折疊板依次向中部折疊板移動，使得衣服折疊完成，解決了傳統的手工折疊方式不僅效率低下，而且無法保證折疊的整齊度的問題。

10、(2)通過在折疊機主體頂面遠離上端折疊板的一遍開設開口，同時上端折疊板的厚度大于下端折疊板，使得衣服在折疊完成后，通過抬升并移動上端折疊板，使得上端折疊板將衣物向折疊機主體外側推出，解決了衣物折疊完成后需要人工取出的問題。

技術特征：

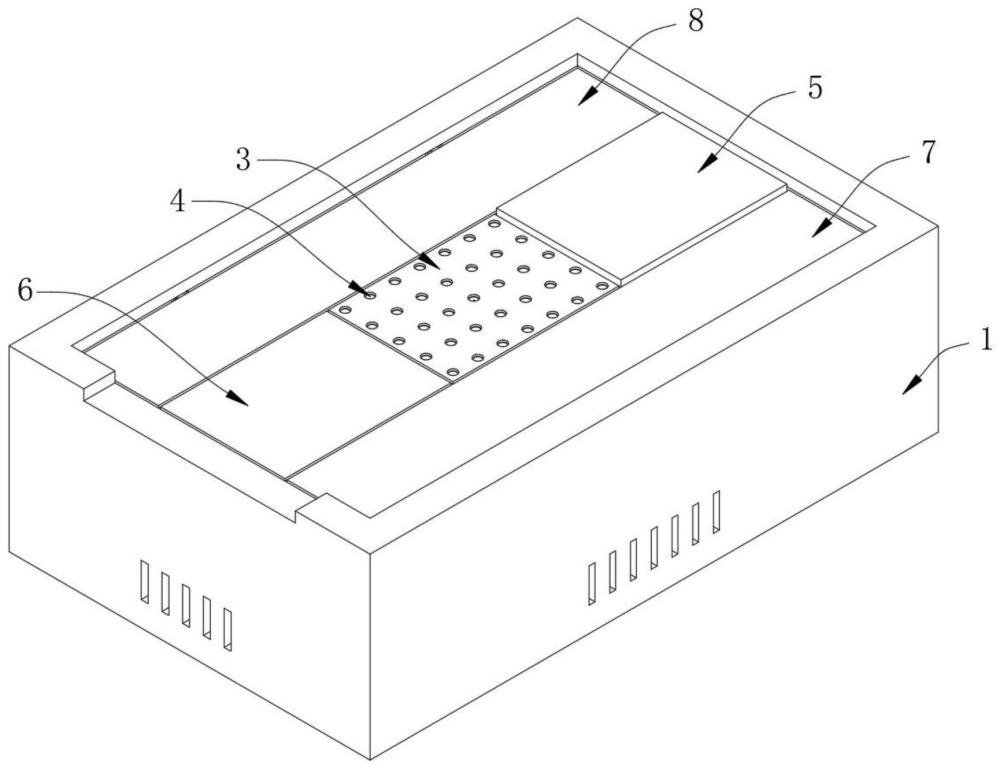

1.一種服裝自動折取一體機，包括折疊機主體(1)，其特征在于：所述折疊機主體(1)內部固定有風機(2)，所述風機(2)頂面固定有中部折疊板(3)，所述中部折疊板(3)頂面開設有若干個通風孔(4)，每個所述通風孔(4)皆與風機(2)內部連通；

2.根據權利要求1所述的一種服裝自動折取一體機，其特征在于：所述中部折疊板(3)、下端折疊板(6)、右側折疊板(7)和左側折疊板(8)皆位于同一平面，所述折疊機主體(1)頂面位于中部折疊板(3)頂面上方。

3.根據權利要求2所述的一種服裝自動折取一體機，其特征在于：所述折疊機主體(1)頂面靠近下端折疊板(6)的一邊開設有開口，且開口的頂面與下端折疊板(6)的頂面位于同一平面。

4.根據權利要求1所述的一種服裝自動折取一體機，其特征在于：所述上端折疊板(5)的厚度大于下端折疊板(6)的厚度，所述上端折疊板(5)的頂面位于下端折疊板(6)頂面的上方。

5.根據權利要求1所述的一種服裝自動折取一體機，其特征在于：所述第一抬升架(9)位于第二抬升架(13)上方，所述第一抬升氣缸(12)位于第二抬升氣缸(16)上方。

6.根據權利要求1所述的一種服裝自動折取一體機，其特征在于：所述第二連接桿(15)的高度大于第一連接桿(11)的高度，外側的每個所述通風孔(4)皆貼近中部折疊板(3)外側邊。

技術總結
本技術公開了自動折取一體機技術領域的一種服裝自動折取一體機，包括折疊機主體，所述折疊機主體內部固定有風機，所述風機頂面固定有中部折疊板，通過風機使得衣服中心固定在中部折疊板上，再通過第一抬升氣缸將右側折疊板和左側折疊板向上抬升，使得衣服左右兩邊抬起，再通過兩邊的第一推拉氣缸依次帶動右側折疊板和左側折疊板向中部折疊板移動，使得衣服兩邊折疊至衣服中心，再通過第二抬升氣缸將上端折疊板和下端折疊板向上抬升，使得衣服上下兩端抬起，再通過兩端的第二推拉氣缸使得上端折疊板和下端折疊板依次向中部折疊板移動，使得衣服折疊完成，解決了傳統的手工折疊方式不僅效率低下，而且無法保證折疊的整齊度的問題。

技術研發人員：徐建坪
受保護的技術使用者：諸暨市卡樂福服飾有限公司
技術研發日：20240507
技術公布日：2025/4/28
