本技術涉及面料上染，具體為一種牛仔面料改性上染輔助裝置。

背景技術：

1、牛仔面料改性上染輔助裝置是一種專門用于處理和改善牛仔面料的設備。這種裝置的主要功能是通過物理或化學方法，改變牛仔面料的原有性質，使其更適合染色。

2、但是現有技術中，傳統的上染輔助裝置對牛仔面料進行改性上染時，由于牛仔面料的薄厚程度不一樣，進而較薄的牛仔布料在傳送時可能就會出現張力不足的情況，這種張力不足可能會使牛仔面料無法充分拉伸和展平，從而導致牛仔面料產生褶皺，這不僅影響了對牛仔面料的改性染色，同時在輸送過程中也可能出現卡頓或堵塞。因此我們提供一種牛仔面料改性上染輔助裝置。

技術實現思路

1、本實用新型的目的在于提供一種牛仔面料改性上染輔助裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種牛仔面料改性上染輔助裝置，包括：調節機構，所述調節機構包括操作臺，所述操作臺頂部設置有安裝架，所述安裝架一側設置有加工箱，所述安裝架頂部開設的卡槽內設置有螺紋塊，所述螺紋塊內設置有螺桿，所述螺桿頂端設置有旋鈕，所述螺桿底部光滑外表面設置有限位塊，所述螺桿底端設置有壓輪，所述壓輪頂部兩側均設置有伸縮桿，所述加工箱頂部一側開設的卡槽內設置有風干機構。

3、作為本技術方案的進一步優選的，所述風干機構包括風機，所述風機底部固定連接有風箱，所述風箱對接在加工箱頂部一側開設的卡槽內，所述風箱底部開設有多個出風口。

4、作為本技術方案的進一步優選的，所述安裝架底部與操作臺頂部固定連接，所述加工箱底部與操作臺頂部固定連接，所述螺紋塊外表面固定連接在安裝架頂部開設的卡槽內，所述螺桿外表面與螺紋塊內壁螺紋連接。

5、作為本技術方案的進一步優選的，所述限位塊內表面與螺桿底部光滑外表面固定連接，所述螺桿底端與壓輪殼架的頂部轉動連接，兩個所述伸縮桿底端分別固定連接在壓輪的殼架兩側，兩個所述伸縮桿頂端與安裝架內壁頂側固定連接。

6、作為本技術方案的進一步優選的，所述操作臺頂部一側固定連接有支架，所述支架上對接有電機。

7、作為本技術方案的進一步優選的，所述電機輸出端穿過加工箱一側與上染設備對接，所述上染設備另一端與加工箱內壁遠離電機一側轉動連接。

8、作為本技術方案的進一步優選的，所述加工箱內壁兩側分別對接有加熱棒，所述操作臺一側固定連接有出料卷輥，所述操作臺另一側固定連接有收料卷輥。

9、本實用新型提供了一種牛仔面料改性上染輔助裝置，具備以下有益效果：

10、（1）本實用新型通過順時針轉動旋鈕使得壓輪下降，當壓輪下降到合適位置時將會對牛仔面料進行下壓，進而面料會受到一定程度的拉伸和張力增加，避免牛仔面料出現皺褶、扭曲或其他不良效果，從而確保牛仔面料在改性上染時能夠達到最佳效果。

11、（2）本實用新型通過安裝的風干機構，產生的風力將透過出風口均勻地吹過每一塊牛仔面料，確保每一部分都得到充分的干燥，避免因為局部潮濕而導致的色差或不均勻染色問題，保證最終產品的質量和外觀，相較于傳統的自然晾干方式，縮短了生產周期，提高了生產線的運轉效率。

技術特征：

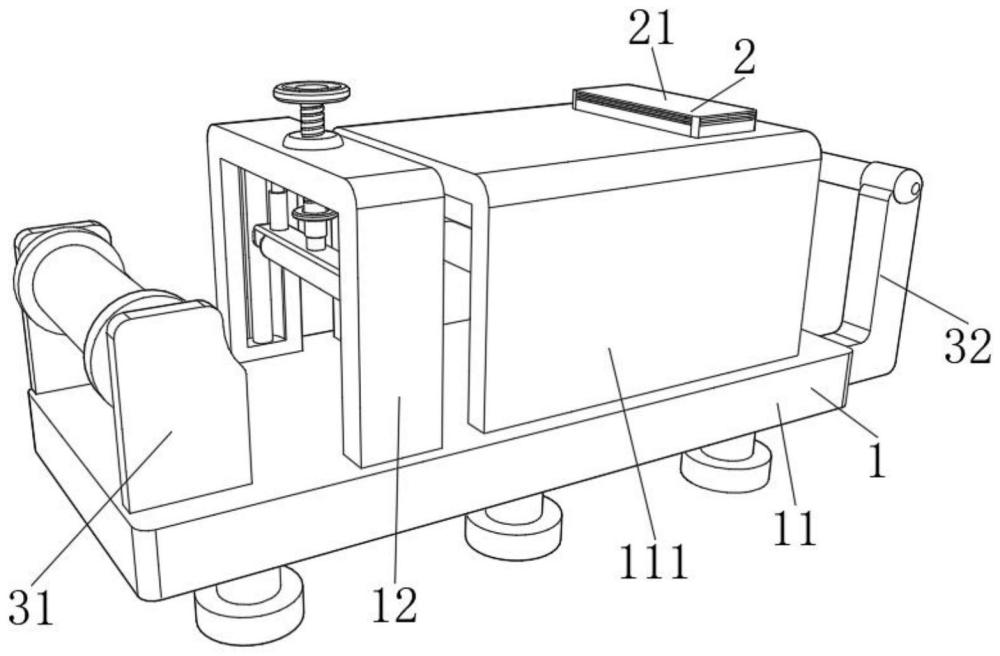

1.一種牛仔面料改性上染輔助裝置，其特征在于，包括：調節機構（1），所述調節機構（1）包括操作臺（11），所述操作臺（11）頂部設置有安裝架（12），所述安裝架（12）一側設置有加工箱（111），所述安裝架（12）頂部開設的卡槽內設置有螺紋塊（13），所述螺紋塊（13）內設置有螺桿（14），所述螺桿（14）頂端設置有旋鈕（15），所述螺桿（14）底部光滑外表面設置有限位塊（16），所述螺桿（14）底端設置有壓輪（17），所述壓輪（17）頂部兩側均設置有伸縮桿（18），所述加工箱（111）頂部一側開設的卡槽內設置有風干機構（2）。

2.根據權利要求1所述的一種牛仔面料改性上染輔助裝置，其特征在于：所述風干機構（2）包括風機（21），所述風機（21）底部固定連接有風箱（22），所述風箱（22）對接在加工箱（111）頂部一側開設的卡槽內，所述風箱（22）底部開設有多個出風口（23）。

3.根據權利要求1所述的一種牛仔面料改性上染輔助裝置，其特征在于：所述安裝架（12）底部與操作臺（11）頂部固定連接，所述加工箱（111）底部與操作臺（11）頂部固定連接，所述螺紋塊（13）外表面固定連接在安裝架（12）頂部開設的卡槽內，所述螺桿（14）外表面與螺紋塊（13）內壁螺紋連接。

4.根據權利要求1所述的一種牛仔面料改性上染輔助裝置，其特征在于：所述限位塊（16）內表面與螺桿（14）底部光滑外表面固定連接，所述螺桿（14）底端與壓輪（17）殼架的頂部轉動連接，兩個所述伸縮桿（18）底端分別固定連接在壓輪（17）的殼架兩側，兩個所述伸縮桿（18）頂端與安裝架（12）內壁頂側固定連接。

5.根據權利要求4所述的一種牛仔面料改性上染輔助裝置，其特征在于：所述操作臺（11）頂部一側固定連接有支架（33），所述支架（33）上對接有電機（19）。

6.根據權利要求5所述的一種牛仔面料改性上染輔助裝置，其特征在于：所述電機（19）輸出端穿過加工箱（111）一側與上染設備（110）對接，所述上染設備（110）另一端與加工箱（111）內壁遠離電機（19）一側轉動連接。

7.根據權利要求1所述的一種牛仔面料改性上染輔助裝置，其特征在于：所述加工箱（111）內壁兩側分別對接有加熱棒（34），所述操作臺（11）一側固定連接有出料卷輥（31），所述操作臺（11）另一側固定連接有收料卷輥（32）。

技術總結
本技術公開了一種牛仔面料改性上染輔助裝置，涉及面料上染技術領域，包括：調節機構，所述調節機構包括操作臺，所述操作臺頂部設置有安裝架，所述安裝架一側設置有加工箱，所述安裝架頂部開設的卡槽內設置有螺紋塊，所述螺紋塊內設置有螺桿，所述螺桿頂端設置有旋鈕，所述螺桿底部光滑外表面設置有限位塊，所述螺桿底端設置有壓輪，所述壓輪頂部兩側均設置有伸縮桿。本技術通過順時針轉動旋鈕使得壓輪下降，當壓輪下降到合適位置時將會對牛仔面料進行下壓，進而面料會受到一定程度的拉伸和張力增加，避免牛仔面料出現皺褶、扭曲或其他不良效果，從而確保牛仔面料在改性上染時能夠達到最佳效果。

技術研發人員：甄嶠源,孫學平,蔣連軍,唐啟明
受保護的技術使用者：宜興樂威牛仔布有限公司
技術研發日：20240509
技術公布日：2025/4/28
