本發明涉及家用電器，具體涉及一種烘干設備的主體裝置及烘干設備。

背景技術：

1、烘干設備是利用電加熱來使洗好的衣物中的水分即時蒸發干燥的設備，其工作原理是利用升高空氣溫度、增加氣流速度、擴展蒸發面積的方法，達到使衣物等物品快速干燥的目的，特別適合在潮濕地區或陰霾、梅雨季節等天氣使用。

2、目前，市面上的烘干設備雖然容量較大，但是其收納不便，占用空間大。

技術實現思路

1、有鑒于此，本發明提供了一種烘干設備的主體裝置及烘干設備，以解決現有烘干設備收納不便、占用空間大的問題。

2、第一方面，本發明提供了一種烘干設備的主體裝置，所述主體裝置包括：

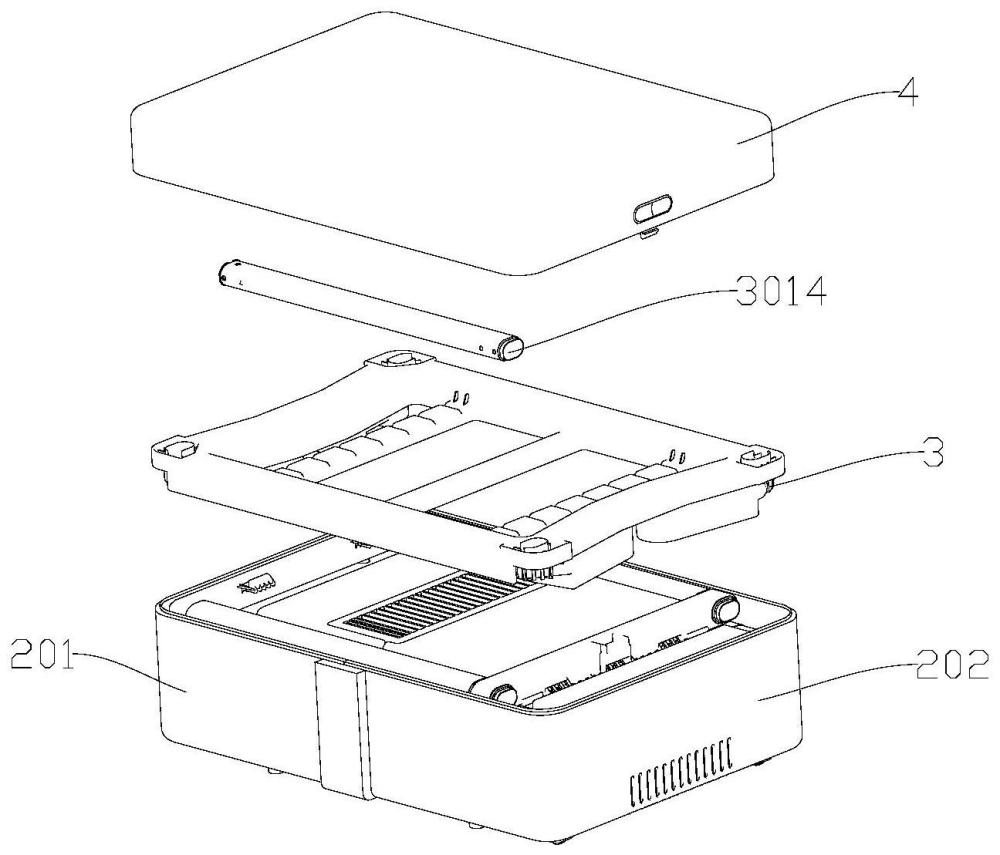

3、殼體組件，所述殼體組件包括第一殼體和第二殼體，所述第一殼體與所述第二殼體相對運動，以增大或減小所述殼體組件的水平投影面積。

4、有益效果：通過設置可相對運動的第一殼體和第二殼體，使得殼體組件的水平投影面積增大或減小，進而使烘干設備的主體裝置的長度可根據需要改變，可有效的節約空間，便于收納。

5、在一種可選的實施方式中，還包括底座，所述第一殼體與所述第二殼體可相對所述底座滑動，所述第一殼體和所述第二殼體相對滑動至所述殼體組件的水平投影面積最小時，所述殼體組件處于殼體收合狀態，所述第一殼體和所述第二殼體相背滑動遠離時，所述殼體組件由所述殼體收合狀態切換為殼體展開狀態。

6、有益效果：第一殼體和第二殼體可相對底座滑動，使得殼體組件的長度可變，當殼體組件處于殼體收合狀態時，此時主體裝置體積得到有效的減小，使得烘干設備便于安裝和收納，當殼體組件由殼體收合狀態切換為殼體展開狀態過程中，烘干設備的長度可根據用戶的需求增大，使得烘干設備的容量增大，滿足用戶對大體積容量的烘干需求。

7、在一種可選的實施方式中，還包括導軌組件，所述導軌組件設置在所述底座，所述導軌組件的兩端分別與所述第一殼體和所述第二殼體連接，所述第一殼體和所述第二殼體沿所述導軌組件滑動。

8、有益效果：通過設置導軌組件，以使第一殼體和第二殼體可相對底座滑動，并對第一殼體和第二殼體的移動進行導向，避免殼體組件移動過程中出現擺動及位置偏移，提高殼體組件移動的穩定性和可靠性。

9、在一種可選的實施方式中，所述導軌組件包括同軸設置的第一導軌和兩個第二導軌，所述第一導軌具有安裝支撐面，兩個所述第二導軌均滑動設置在所述安裝支撐面上，兩個所述第二導軌沿所述第一殼體和所述第二殼體的滑動方向設置。

10、有益效果：兩個第二導軌均滑動設置在第一導軌的安裝支撐面上，使兩側的第二導軌與第一導軌之間的受力較為均衡，提高導軌滑動的穩定性，兩個第二導軌沿第一殼體和所述第二殼體的滑動方向設置，可對第一殼體和第二殼體的移動進行導向，提高第一殼體和第二殼體相對底座移動的穩定性和可靠性，減小干衣機的體積，便于整機的收納。

11、在一種可選的實施方式中，所述安裝支撐面為所述第一導軌的上表面，所述第一導軌設置于所述底座，兩個所述第二導軌分別可滑動地設置在所述第一導軌的兩端，兩個所述第二導軌分別與所述第一殼體和所述第二殼體連接。

12、有益效果：兩個第二導軌分別連接第一殼體和第二殼體，兩個第二導軌沿第一導軌移動時，帶動第一殼體和第二殼體相對底座滑動，將第一殼體和第二殼體的移動導向集成到一個導軌組件上，節約成本，節省安裝空間。

13、第二方面，本發明提供了一種烘干設備，包括如上述第一方面的烘干設備的主體裝置。

14、有益效果：因為烘干設備包括主體裝置，具有與主體裝置相同的效果，在此不再贅述。

15、在一種可選的實施方式中，所述烘干設備為干衣機，所述干衣機還包括衣架組件，所述衣架組件可拆裝設置于所述主體裝置。

16、有益效果：通過設置可拆裝的衣架組件，可對干衣機的主體裝置進行擴容，提高烘干效率，滿足用戶對大體積容量的干衣需求。

17、在一種可選的實施方式中，所述衣架組件包括伸縮桿組件和折疊衣架，所述伸縮桿組件的一端與所述殼體組件轉動連接，以使所述伸縮桿組件具有伸縮桿組件折疊狀態和伸縮桿組件展開狀態，在所述伸縮桿組件展開狀態下，所述折疊衣架可拆裝地設置于所述伸縮桿組件上。

18、有益效果：通過設置與主體裝置可拆裝的伸縮桿組件和折疊衣架，可對主體裝置的高度進行改變，伸縮桿組件展開時，主體裝置的高度增加，滿足用戶對大體積容量的干衣需求，伸縮桿組件折疊后，便于整機的收納。

19、在一種可選的實施方式中，所述折疊衣架包括衣架主體和衣架支腳，所述衣架支腳間隔設置于所述衣架主體下方，并與所述衣架主體轉動連接，所述衣架主體上設有第一安裝孔，所述衣架支腳上設有第二安裝孔，在所述殼體收合狀態下，所述伸縮桿組件與所述衣架主體通過所述第一安裝孔可拆裝連接，在所述殼體展開狀態下，所述伸縮桿組件與所述衣架支腳通過所述第二安裝孔可拆裝連接。

20、有益效果：通過設置折疊衣架，當在殼體收合狀態時，伸縮桿組件與衣架主體通過第一安裝孔連接，當在殼體展開狀態時，伸縮桿組件與衣架支腳通過第二安裝孔連接，該折疊衣架可適配不同長度的的殼體組件，適用性強。

21、在一種可選的實施方式中，所述伸縮桿組件包括至少兩個伸縮桿結構，至少兩個所述伸縮桿結構分別轉動設置于所述第一殼體和所述第二殼體，在所述伸縮桿折疊狀態下，所述伸縮桿結構收納于所述底座上，在所述伸縮桿展開狀態下，所述伸縮桿結構相對所述底座呈角度設置。

22、有益效果：通過設置兩個伸縮桿結構，在使用時，能更好的對折疊衣架進行支撐和固定，提高折疊衣架安裝的穩定性和可靠性，從而保證懸掛衣物的穩固性。

23、在一種可選的實施方式中，在所述伸縮桿折疊狀態下，所述伸縮桿結構與所述底座上表面平行設置，在所述伸縮桿展開狀態下，所述伸縮桿結構與所述底座上表面垂直設置。

24、有益效果：伸縮桿處于折疊狀態時，伸縮桿結構被收納于底座內，使得整機體積得到有效的減小，以便于收納，在使用時，將伸縮桿結構向上翻轉，使得伸縮桿結構與底座垂直，通過設置與底座轉動安裝的伸縮桿結構，便于實現伸縮桿結構在折疊狀態和展開狀態兩種狀態之間切換，操作方便，提高安裝和收納效率。

25、在一種可選的實施方式中，所述伸縮桿結構包括轉軸桿和伸縮桿，所述轉軸桿的兩端與所述第一殼體或所述第二殼體轉動連接，所述伸縮桿的一端與所述轉軸桿連接。

26、有益效果：通過設置轉軸桿，可使伸縮桿有且只有繞轉軸桿件轉動的自由度，從而更準確地對伸縮桿進行收納和展開，進一步提高伸縮桿結構的穩定性和可靠性。

27、在一種可選的實施方式中，所述伸縮桿結構還包括連接桿，所述連接桿設置于相鄰兩個所述伸縮桿之間。

28、有益效果：通過設置連接桿，可對相鄰兩個伸縮桿之間進行支撐和固定，提高伸縮桿在使用時的穩固性。

29、在一種可選的實施方式中，所述伸縮桿組件還包括支撐桿，在所述伸縮桿展開狀態下，所述支撐桿的兩端分別連接相鄰兩個所述伸縮桿結構的所述連接桿。

30、有益效果：通過設置支撐桿，可對相鄰兩個伸縮桿結構之間進行支撐和固定，提高伸縮桿結構在使用時的穩固性。

31、在一種可選的實施方式中，所述底座上設置有出風口，所述第一殼體和所述第二殼體的其中之一上設置有殼體出風口，在所述殼體收合狀態下，所述殼體出風口與所述出風口連通，所述第一殼體和所述第二殼體的其中之另一上設置有進風口。

32、有益效果：通過在底座上和其中一個殼體上分別設置出風口，使得殼體組件在殼體收合狀態時，也可通過出風口出風，避免殼體組件對底座上的出風口進行遮擋，而當殼體組件在殼體展開狀態時，設置有兩個出風口也可增大出風面積，提高烘干效率和烘干效果。

33、在一種可選的實施方式中，還包括上蓋組件，所述上蓋組件可拆裝設置于所述殼體組件上部。

34、有益效果：通過設置上蓋組件，便于對干衣機整機進行收納，同時可避免各部件的丟失，以及避免外部灰塵或雜質進入干衣機內部，提高整機使用壽命。

35、在一種可選的實施方式中，所述上蓋組件與所述殼體組件之間設置有卡扣結構，使所述上蓋組件與所述殼體組件鎖定/解鎖。

36、有益效果：通過設置卡扣組件，便于實現上蓋組件與殼體組件鎖緊或解鎖，不僅精確鎖緊且解鎖簡單快捷，操作順暢，提高鎖定或解鎖效率。

37、在一種可選的實施方式中，還包括衣罩，所述衣罩能夠罩設于所述衣架組件外部，所述衣罩具有與所述殼體收合狀態匹配的衣罩折疊狀態，和與所述殼體展開狀態匹配的衣罩展開狀態。

38、有益效果：通過設置衣罩，該衣罩可根據殼體組件的折疊或展開狀態進行調整，以適應殼體組件在折疊狀態和展開狀態兩種狀態下的長度，適用性強，且提高干衣效果。
