本申請屬于衣物處理設備，具體涉及一種洗劑投放裝置及衣物處理設備。

背景技術：

1、目前，市面上的洗衣機主要包括滾筒洗衣機和波輪洗衣機。其中，滾筒洗衣機對衣物的磨損小、衣物間不易纏繞且用水量小，因此逐漸受到客戶的青睞。

2、洗劑盒是滾筒洗衣機必不可少的零部件，它一般設置在供應水源和洗滌筒之間，在衣物洗滌的不同階段提供不同形態的洗滌劑或不同種類的衣物洗劑。目前的洗劑盒大都配有虹吸結構，通過向洗滌劑盒內加水并與洗劑相混合，當水和洗劑形成的混合液達到一定液位時能夠通過虹吸結構產生虹吸效應，從而排出至洗滌筒內，用于衣物洗滌。但是，現有的虹吸結構會在混合液投放結束后在洗劑盒的內部殘留有一定量的混合液，導致洗劑無法全部釋放到洗滌筒內。且洗劑長期放置后，會產生異味或霉菌，從而影響用戶體驗。

技術實現思路

1、本申請的目的是至少解決洗劑殘留在洗劑盒的內部的問題。該目的是通過以下方式實現的：

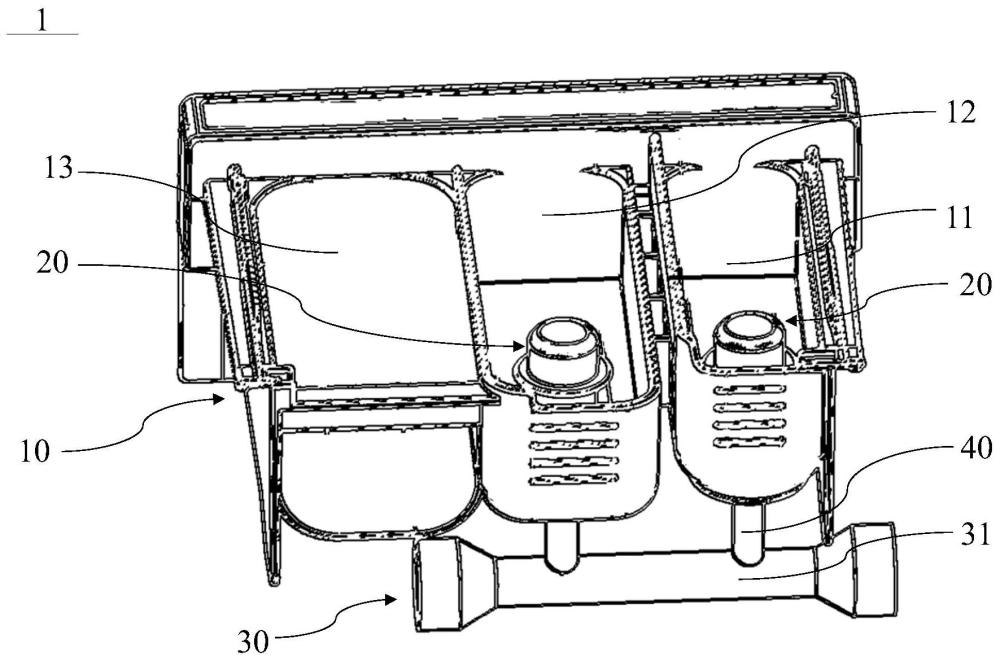

2、本申請的第一方面提出了一種洗劑投放裝置，所述洗劑投放裝置包括：

3、洗劑盒，所述洗劑盒形成有至少一個洗劑腔；

4、虹吸組件，所述虹吸組件設于所述洗劑腔內，所述虹吸組件形成有用于連通所述洗劑腔和所述洗劑盒外部的虹吸通道；

5、負壓發生器，所述負壓發生器與所述虹吸通道的出液口相連通。

6、根據本申請的洗劑投放裝置，通過設置負壓發生器，并將負壓發生器與虹吸通道的出液口相連通，洗劑腔中的洗劑在負壓發生器產生的負壓作用下，能夠通過虹吸通道流出至洗劑腔的外部，從而減少洗劑在洗劑腔中的殘留，提高洗劑腔的清潔度，減少異味或霉菌的產生。

7、另外，根據本申請的洗劑投放裝置，還可具有如下附加的技術特征：

8、在本申請的一些實施方式中，所述負壓發生器包括至少一個導流管，所述導流管包括依次連通設置的第一管腔段、第二管腔段和第三管腔段，其中，沿垂直于所述導流管的軸向的方向，所述第二管腔段的截面面積分別小于所述第一管腔段的截面面積以及所述第三管腔段的截面面積，所述出液口與所述第二管腔段相連通。

9、在本申請的一些實施方式中，沿所述第一管腔段朝向所述第二管腔段的方向，所述第一管腔段的流通面積逐漸減小，沿所述第二管腔段朝向所述第三管腔段的方向，所述第三管腔段的流通面積逐漸增大。

10、在本申請的一些實施方式中，所述導流管還包括至少一個第四管腔段，所述第四管腔段為直管段，所述第一管腔段遠離所述第二管腔段的一端設有所述第四管腔段，和/或，所述第三管腔段遠離所述第二管腔段的一端設有所述第四管腔段。

11、在本申請的一些實施方式中，沿垂直于所述導流管的軸向的方向，所述導流管的任一截面均為圓形面，且所述第二管腔段的截面的直徑尺寸分別小于所述第一管腔段的截面的直徑尺寸以及所述第三管腔段的截面的直徑尺寸。

12、在本申請的一些實施方式中，所述至少一個洗劑腔包括多個洗劑腔，所述導流管設于所述洗劑盒的外部，所述多個洗劑腔中的至少兩個洗劑腔的所述虹吸通道分別與同一個所述導流管的所述第二管腔段相連通。

13、在本申請的一些實施方式中，所述洗劑投放裝置還包括連接管，所述連接管設于所述洗劑盒的外部，所述連接管的軸線與所述第二管腔段的軸線相垂直，所述連接管用于連通所述出液口和所述第二管腔段。

14、在本申請的一些實施方式中，所述洗劑投放裝置還包括節流閥，所述導流管的內部設有所述節流閥，和/或，所述連接管的內部設有所述節流閥。

15、本申請的第二方面還提出了一種衣物處理設備，所述衣物處理設備具有上述任一項所述的洗劑投放裝置。

16、在本申請的一些實施方式中，所述負壓發生器包括導流管，所述導流管與所述衣物處理設備的衣物處理腔相連通；

17、或者，所述衣物處理設備還包括進水管路，所述進水管路與所述導流管相連通。

18、由于本申請中的衣物處理設備具有與上述任一項所述的洗劑投放裝置相同的技術特征，能夠達到相同的技術效果，在此不再進行贅述。

19、上述說明僅是本申請技術方案的概述，為了能夠更清楚了解本申請的技術手段，而可依照說明書的內容予以實施，并且為了讓本申請的上述和其它目的、特征和優點能夠更明顯易懂，以下特舉本申請的具體實施方式。

技術特征：

1.一種洗劑投放裝置，其特征在于，包括：

2.根據權利要求1所述的洗劑投放裝置，其特征在于，所述負壓發生器包括至少一個導流管，所述導流管包括依次連通設置的第一管腔段、第二管腔段和第三管腔段，其中，沿垂直于所述導流管的軸向的方向，所述第二管腔段的截面面積分別小于所述第一管腔段的截面面積以及所述第三管腔段的截面面積，所述出液口與所述第二管腔段相連通。

3.根據權利要求2所述的洗劑投放裝置，其特征在于，沿所述第一管腔段朝向所述第二管腔段的方向，所述第一管腔段的流通面積逐漸減小，沿所述第二管腔段朝向所述第三管腔段的方向，所述第三管腔段的流通面積逐漸增大。

4.根據權利要求3所述的洗劑投放裝置，其特征在于，所述導流管還包括至少一個第四管腔段，所述第四管腔段為直管段，所述第一管腔段遠離所述第二管腔段的一端設有所述第四管腔段，和/或，所述第三管腔段遠離所述第二管腔段的一端設有所述第四管腔段。

5.根據權利要求2所述的洗劑投放裝置，其特征在于，沿垂直于所述導流管的軸向的方向，所述導流管的任一截面均為圓形面，且所述第二管腔段的截面的直徑尺寸分別小于所述第一管腔段的截面的直徑尺寸以及所述第三管腔段的截面的直徑尺寸。

6.根據權利要求2至5中任一項所述的洗劑投放裝置，其特征在于，所述至少一個洗劑腔包括多個洗劑腔，所述導流管設于所述洗劑盒的外部，所述多個洗劑腔中的至少兩個洗劑腔的所述虹吸通道分別與同一個所述導流管的所述第二管腔段相連通。

7.根據權利要求6所述的洗劑投放裝置，其特征在于，所述洗劑投放裝置還包括連接管，所述連接管設于所述洗劑盒的外部，所述連接管的軸線與所述第二管腔段的軸線相垂直，所述連接管用于連通所述出液口和所述第二管腔段。

8.根據權利要求7所述的洗劑投放裝置，其特征在于，所述洗劑投放裝置還包括節流閥，所述導流管的內部設有所述節流閥，和/或，所述連接管的內部設有所述節流閥。

9.一種衣物處理設備，其特征在于，具有權利要求1至8中任一項所述的洗劑投放裝置。

10.根據權利要求9所述的衣物處理設備，其特征在于，所述負壓發生器包括導流管，所述導流管與所述衣物處理設備的衣物處理腔相連通；

技術總結
本申請屬于衣物處理設備技術領域，具體涉及一種洗劑投放裝置及衣物處理設備。本申請的洗劑投放裝置包括洗劑盒、虹吸組件和負壓發生器，洗劑盒形成有至少一個洗劑腔，虹吸組件設于洗劑腔內，虹吸組件形成有用于連通洗劑腔和洗劑盒外部的虹吸通道，負壓發生器與虹吸通道的出液口相連通。根據本申請的洗劑投放裝置，通過設置負壓發生器，并將負壓發生器與虹吸通道的出液口相連通，洗劑腔中的洗劑在負壓發生器產生的負壓作用下，能夠通過虹吸通道流出至洗劑腔的外部，從而減少洗劑在洗劑腔中的殘留，提高洗劑腔的清潔度，減少異味或霉菌的產生。

技術研發人員：曹永友,盛純,劉國強,郭海明,李鳴揚
受保護的技術使用者：合肥美的洗衣機有限公司
技術研發日：
技術公布日：2025/4/28
