本技術涉及紡織設備領域,特別涉及包括針織圓機送紗用紗線架。
背景技術:
1、針織圓機主要包括送紗機構、編織機構以及卷布機構等,送紗機構主要包括紗架、紗筒以及導紗器。目前針織廠廣泛采用風管紗架送紗。
2、中國專利cn206188995u公開了一種針織圓機送紗用單絲架,包括紗架本體,紗架本體包括固定在針織圓機的紗圈上的緊固部、與緊固部連接的第一支撐桿、用以掛置紗筒的掛紗桿以及第二支撐桿,第二支撐桿的一端與第一支撐桿的一端連接,另一端與掛紗桿的一端連接,掛紗桿的另一端為用以穿置紗筒的自由端,第一支撐桿與掛紗桿之間形成用以接納紗筒的接納空間。采用本實用新型的技術方案后,通過緊固部將紗架本體直接固定在針織圓機的紗圈上。
技術實現思路
1、因此,針對上述的問題,本實用新型提出一種結構簡單、生產成本低,便于更換紗筒,并且避免紗線散亂的針織圓機送紗用紗線架。

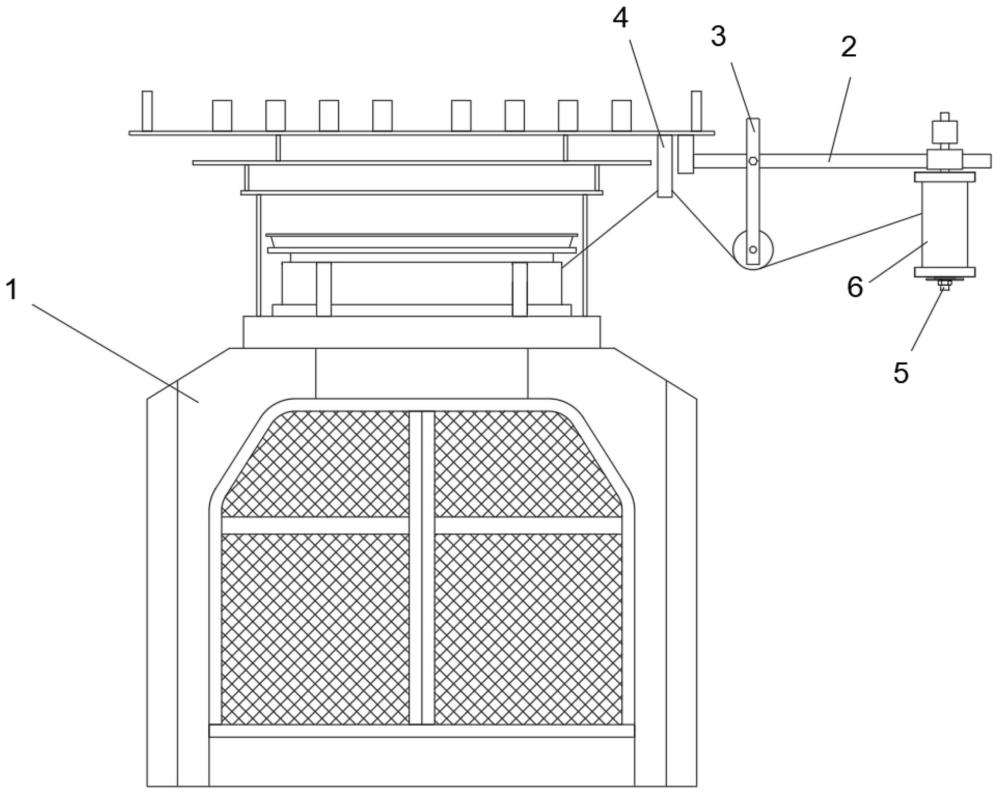

2、為實現上述技術問題,本實用新型采取的解決方案為:針織圓機送紗用紗線架,包括連接桿,所述連接桿上設置有導絲棒,所述連接桿上設置有用于置放紗筒的安裝桿,所述紗筒套設于安裝桿,所述連接桿上固定設置有連接部,所述連接部與安裝桿之間設置有方便連接部與安裝桿之間快速拆裝的磁吸部件。
3、進一步改進的是:所述磁吸部件包括磁鐵,所述磁鐵固定設置于連接部,所述安裝桿上設置有鐵片,磁鐵可對鐵片進行磁吸。
4、進一步改進的是:所述連接部上可轉動設置有聯動桿,所述聯動桿與安裝桿及紗筒同步轉動,所述聯動桿與連接部之間設置有阻尼裝置。
5、進一步改進的是:所述阻尼裝置包括摩擦部,所述摩擦部同軸固定設置于聯動桿,所述連接桿上設置有摩擦帶,所述摩擦帶繞設在摩擦部外周側。
6、進一步改進的是:所述連接桿上設置有滑移塊,摩擦帶設置于滑移塊上,所述連接桿與滑移塊之間設置有用于調節滑移塊位置的第一調節裝置。
7、進一步改進的是:所述安裝桿與鐵片可轉動連接,所述安裝桿上端部固定設置有花鍵軸,所述花鍵軸從安裝桿的上端面向上延伸,所述聯動桿開設有花鍵孔供花鍵軸穿入。
8、進一步改進的是:所述安裝桿下端部設置有托板,所述托板的上端面可與紗筒的下端面相抵頂,所述托板上端面向上延伸固定設置有若干立柱,所述紗筒上開設有若干嵌入孔供立柱穿入。
9、進一步改進的是:所述安裝桿的下端部螺紋配合套設有調節螺母,所述調節螺母的上端面可與托板的下端面相抵,所述安裝桿的下端部為橢圓形立柱,所述托板上開設有橢圓形通孔供安裝桿的下端部穿過。
10、通過采用前述技術方案,本實用新型的有益效果是:1、安裝桿和連接桿通過磁鐵的磁吸可快速拆裝,方便更換紗筒。
11、2、通過在連接桿上設置有摩擦帶對摩擦部施加阻尼,避免紗線的散亂。
12、3、通過滑移塊可調的方式設置,實現摩擦帶與摩擦部之間阻尼的可調。使得紗線放紗時效果更好。
1.針織圓機送紗用紗線架,包括連接桿,所述連接桿上設置有導絲棒,所述連接桿上設置有用于置放紗筒的安裝桿,其特征在于:所述紗筒套設于安裝桿,所述連接桿上固定設置有連接部,所述連接部與安裝桿之間設置有方便連接部與安裝桿之間快速拆裝的磁吸部件。
2.根據權利要求1所述的針織圓機送紗用紗線架,其特征在于:所述磁吸部件包括磁鐵,所述磁鐵固定設置于連接部,所述安裝桿上設置有鐵片,磁鐵可對鐵片進行磁吸。
3.根據權利要求1所述的針織圓機送紗用紗線架,其特征在于:所述連接部上可轉動設置有聯動桿,所述聯動桿與安裝桿及紗筒同步轉動,所述聯動桿與連接部之間設置有阻尼裝置。
4.根據權利要求3所述的針織圓機送紗用紗線架,其特征在于:所述阻尼裝置包括摩擦部,所述摩擦部同軸固定設置于聯動桿,所述連接桿上設置有摩擦帶,所述摩擦帶繞設在摩擦部外周側。
5.根據權利要求4所述的針織圓機送紗用紗線架,其特征在于:所述連接桿上設置有滑移塊,摩擦帶設置于滑移塊上,所述連接桿與滑移塊之間設置有用于調節滑移塊位置的第一調節裝置。
6.根據權利要求3所述的針織圓機送紗用紗線架,其特征在于:所述安裝桿上端部固定設置有花鍵軸,所述花鍵軸從安裝桿的上端面向上延伸,所述聯動桿開設有花鍵孔供花鍵軸穿入。
7.根據權利要求3所述的針織圓機送紗用紗線架,其特征在于:所述安裝桿下端部設置有托板,所述托板的上端面可與紗筒的下端面相抵頂,所述托板上端面向上延伸固定設置有若干立柱,所述紗筒上開設有若干嵌入孔供立柱穿入。
8.根據權利要求7所述的針織圓機送紗用紗線架,其特征在于:所述安裝桿的下端部螺紋配合套設有調節螺母,所述調節螺母的上端面可與托板的下端面相抵,所述安裝桿的下端部為橢圓形立柱,所述托板上開設有橢圓形通孔供安裝桿的下端部穿過。
